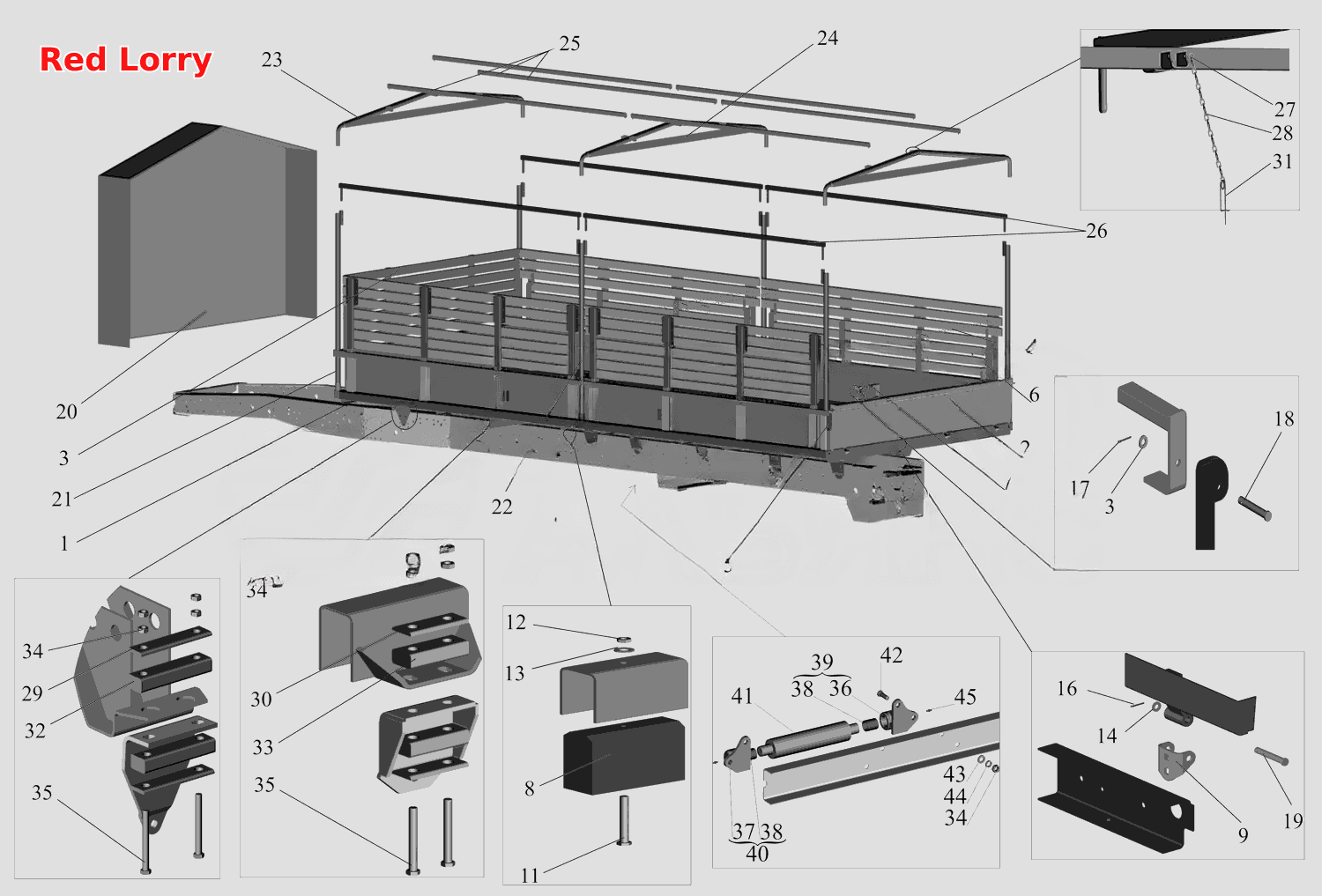

Встановлення платформи
100%
Назва деталі
Платформа
Заводський номер
6317-8500030
Кількість на модель
1
№
1
Назва деталі
Задній борт
Заводський номер
6317-8503010
Кількість на модель
1
№
2
Назва деталі
Решітка передньої частини
Заводський номер
6317-8504110
Кількість на модель
1
№
3
Назва деталі
Стяжна ланцюг
Заводський номер
6317-8505048
Кількість на модель
3
№
4
Назва деталі
Чохол ланцюга
Заводський номер
Р6317-8505050
Кількість на модель
2
№
5
Назва деталі
Лавка
Заводський номер
6317-8506010
Кількість на модель
4
№
6
Назва деталі
Підніжка
Заводський номер
6317-8503210
Кількість на модель
2
№
7
Назва деталі
Поздовжній брус
Заводський номер
6317-8501120
Кількість на модель
2
№
8
Назва деталі
Ушко
Заводський номер
500А-8502166-01
Кількість на модель
2
№
9
Назва деталі
Болт M6-6gх20
Заводський номер
210420
Кількість на модель
12
№
11
Назва деталі
Гайка М10-6Н
Заводський номер
250512
Кількість на модель
24
№
12
Назва деталі
Диск
Заводський номер
252006
Кількість на модель
4
№
13
Назва деталі
Диск
Заводський номер
252007
Кількість на модель
4
№
14
Назва деталі
Шплінт 3,2х20
Заводський номер
258039
Кількість на модель
8
№
16
Назва деталі
Шплінт 4х25
Заводський номер
258053
Кількість на модель
4
№
17
Назва деталі
Палець 10х28
Заводський номер
260057
Кількість на модель
4
№
18
Назва деталі
Палець 12х80
Заводський номер
260099
Кількість на модель
4
№
19
Назва деталі
Намет
Заводський номер
Р6317-8508010
Кількість на модель
1
№
20
Назва деталі
Стійка
Заводський номер
6317-8508061
Кількість на модель
4
№
21
Назва деталі
Середня стійка
Заводський номер
6317-8508070
Кількість на модель
1
№
22
Назва деталі
Веселка
Заводський номер
6317-8508111
Кількість на модель
2
№
23
Назва деталі
Середня дуга
Заводський номер
6317-8508112
Кількість на модель
4
№
24
Назва деталі
Кріплення тенту
Заводський номер
6317-8508210
Кількість на модель
2
№
25
Назва деталі
Балка
Заводський номер
6317-8508476
Кількість на модель
2
№
26
Назва деталі
Кінцева ланка ланцюга
Заводський номер
5206-2805024
Кількість на модель
1
№
27
Назва деталі
Ланцюг
Заводський номер
5206-4205092-Б
Кількість на модель
6
№
28
Назва деталі
Накладка
Заводський номер
6317-8501076
Кількість на модель
4
№
29
Назва деталі
Накладка
Заводський номер
6317-8501094
Кількість на модель
4
№
30
Назва деталі
Стопор
Заводський номер
8926-8508084
Кількість на модель
12
№
31
Назва деталі
Прокладка
Заводський номер
6317-8501105
Кількість на модель
24
№
32
Назва деталі
Прокладка
Заводський номер
6317-8501106
Кількість на модель
12
№
33
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
250559
Кількість на модель
60
№
34
Назва деталі
Болт M14x1.5-6gx115
Заводський номер
372253
Кількість на модель
28
№
35
Назва деталі
Правий кронштейн
Заводський номер
6317-4519023
Кількість на модель
1
№
36
Назва деталі
Лівий кронштейн
Заводський номер
6317-4519021
Кількість на модель
1
№
37
Назва деталі
Втулка
Заводський номер
6317-4519017
Кількість на модель
2
№
38
Назва деталі
Кронштейн
Заводський номер
6317-4519022
Кількість на модель
1
№
39
Назва деталі
Кронштейн
Заводський номер
6317-4519019
Кількість на модель
1
№
40
Назва деталі
Відеоролик
Заводський номер
6317-4519011
Кількість на модель
1
№
41
Назва деталі
Болт M14x1,5-6gx40
Заводський номер
201614
Кількість на модель
4
№
42
Назва деталі
Диск
Заводський номер
252016
Кількість на модель
24
№
43
Назва деталі
Шайба 14.ОТ
Заводський номер
252138
Кількість на модель
4
№
44
Назва деталі
Маслянка 2.3.90.Ц6
Заводський номер
264040
Кількість на модель
2
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Платформа | 6317-8500030 | 1 | 1 | 1 | |||
| 2 | Задній борт | 6317-8503010 | 1 | 1 | 2 | |||
| 3 | Решітка передньої частини | 6317-8504110 | 1 | 1 | 3 | |||
| 4 | Стяжна ланцюг | 6317-8505048 | 3 | 3 | 4 | |||
| 5 | Чохол ланцюга | Р6317-8505050 | 2 | 2 | 5 | |||
| 6 | Лавка | 6317-8506010 | 4 | 4 | 6 | |||
| 7 | Підніжка | 6317-8503210 | 2 | 2 | 7 | |||
| 8 | Поздовжній брус | 6317-8501120 | 2 | 2 | 8 | |||
| 9 | Ушко | 500А-8502166-01 | 2 | 2 | 9 | |||
| 11 | Болт M6-6gх20 | 210420 | 12 | 12 | 11 | |||
| 12 | Гайка М10-6Н | 250512 | 24 | 24 | 12 | |||
| 13 | Диск | 252006 | 4 | 4 | 13 | |||
| 14 | Диск | 252007 | 4 | 4 | 14 | |||
| 16 | Шплінт 3,2х20 | 258039 | 8 | 8 | 16 | |||
| 17 | Шплінт 4х25 | 258053 | 4 | 4 | 17 | |||
| 18 | Палець 10х28 | 260057 | 4 | 4 | 18 | |||
| 19 | Палець 12х80 | 260099 | 4 | 4 | 19 | |||
| 20 | Намет | Р6317-8508010 | 1 | 1 | 20 | |||
| 21 | Стійка | 6317-8508061 | 4 | 4 | 21 | |||
| 22 | Середня стійка | 6317-8508070 | 1 | 1 | 22 | |||
| 23 | Веселка | 6317-8508111 | 2 | 2 | 23 | |||
| 24 | Середня дуга | 6317-8508112 | 4 | 4 | 24 | |||
| 25 | Кріплення тенту | 6317-8508210 | 2 | 2 | 25 | |||
| 26 | Балка | 6317-8508476 | 2 | 2 | 26 | |||
| 27 | Кінцева ланка ланцюга | 5206-2805024 | 1 | 1 | 27 | |||
| 28 | Ланцюг | 5206-4205092-Б | 6 | 6 | 28 | |||
| 29 | Накладка | 6317-8501076 | 4 | 4 | 29 | |||
| 30 | Накладка | 6317-8501094 | 4 | 4 | 30 | |||
| 31 | Стопор | 8926-8508084 | 12 | 12 | 31 | |||
| 32 | Прокладка | 6317-8501105 | 24 | 24 | 32 | |||
| 33 | Прокладка | 6317-8501106 | 12 | 12 | 33 | |||
| 34 | Гайка М14х1,5-6Н | 250559 | 60 | 60 | 34 | |||
| 35 | Болт M14x1.5-6gx115 | 372253 | 28 | 28 | 35 | |||
| 36 | Правий кронштейн | 6317-4519023 | 1 | 1 | 36 | |||
| 37 | Лівий кронштейн | 6317-4519021 | 1 | 1 | 37 | |||
| 38 | Втулка | 6317-4519017 | 2 | 2 | 38 | |||
| 39 | Кронштейн | 6317-4519022 | 1 | 1 | 39 | |||
| 40 | Кронштейн | 6317-4519019 | 1 | 1 | 40 | |||
| 41 | Відеоролик | 6317-4519011 | 1 | 1 | 41 | |||
| 42 | Болт M14x1,5-6gx40 | 201614 | 4 | 4 | 42 | |||
| 43 | Диск | 252016 | 24 | 24 | 43 | |||
| 44 | Шайба 14.ОТ | 252138 | 4 | 4 | 44 | |||
| 45 | Маслянка 2.3.90.Ц6 | 264040 | 2 | 2 | 45 |
