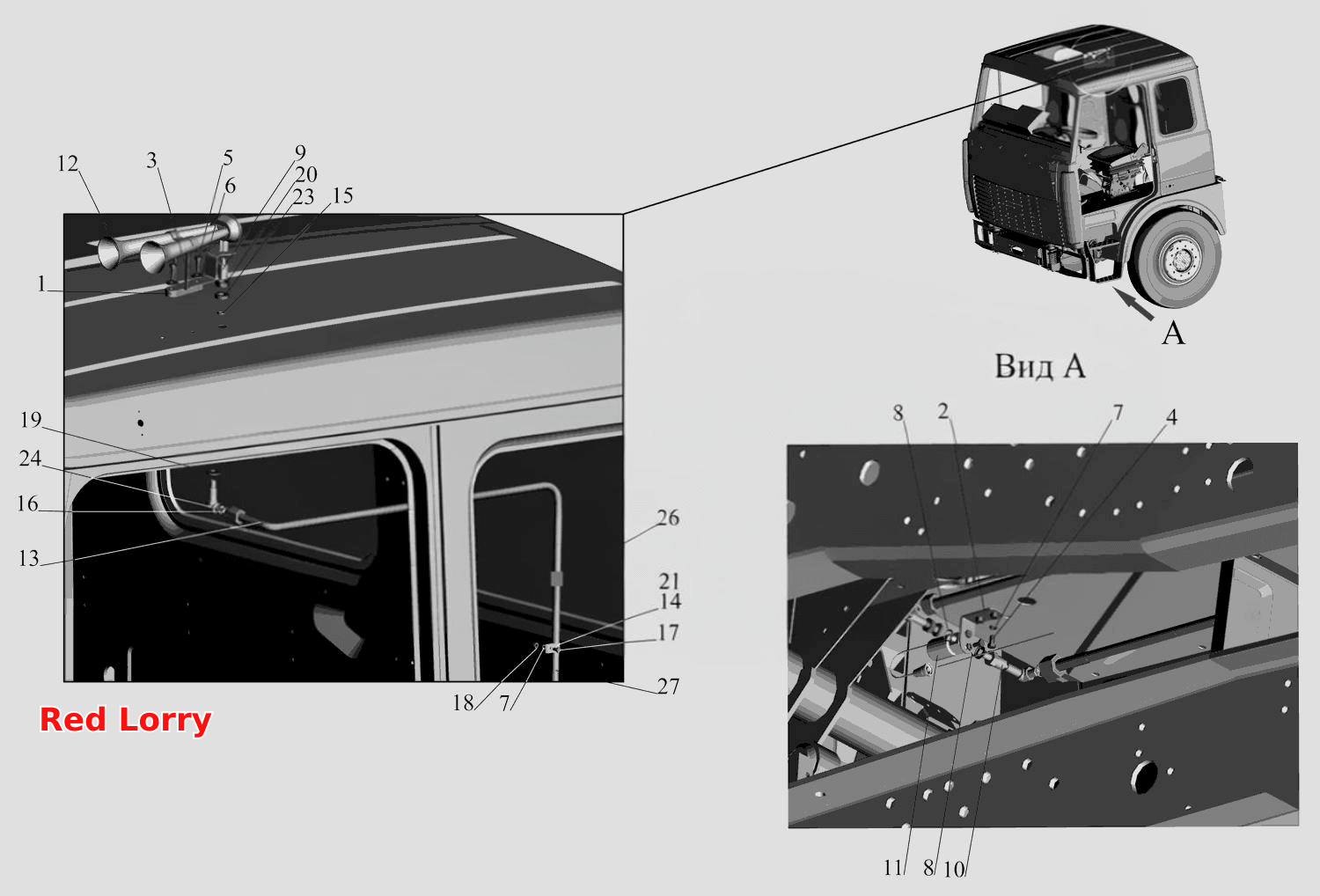

Встановлення пневматичного сигналу 533607-3700096 та трубопроводів пневмосигналу 64226-3506004
100%
Назва деталі
Прокладка
Заводський номер
515Б-3721062
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
5336-3721435
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
5336-3721440
Кількість на модель
1
№
3
Назва деталі
Болт M6-6gх10
Заводський номер
201415
Кількість на модель
4
№
4
Назва деталі
Болт M8-6gх25
Заводський номер
201458
Кількість на модель
2
№
5
Назва деталі
Диск
Заводський номер
252038
Кількість на модель
4
№
6
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
6
№
7
Назва деталі
Кільце
Заводський номер
008-011-19-2-3
Кількість на модель
2
№
8
Назва деталі
Штуцер
Заводський номер
379852
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
401512
Кількість на модель
1
№
10
Назва деталі
Електромагнітний клапан
Заводський номер
1602.3741.000
Кількість на модель
1
№
11
Назва деталі
Пневматичний сигнал
Заводський номер
С40-3721000В-Т
Кількість на модель
1
№
12
Назва деталі
Трубка
Заводський номер
5336-3506363
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
500-1104540
Кількість на модель
3
№
14
Назва деталі
Прокладка
Заводський номер
504В-3506324
Кількість на модель
1
№
15
Назва деталі
Втулка
Заводський номер
200-3802038
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
2
№
17
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
2
№
18
Назва деталі
Диск
Заводський номер
252017
Кількість на модель
1
№
19
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636
Кількість на модель
1
№
20
Назва деталі
Кляммер
Заводський номер
315407
Кількість на модель
2
№
21
Назва деталі
Кляммер
Заводський номер
379166
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
375924
Кількість на модель
1
№
23
Назва деталі
Кутник
Заводський номер
402729-01
Кількість на модель
1
№
24
Назва деталі
Трубка
Заводський номер
5336-3506316
Кількість на модель
1
№
26
Назва деталі
Трубка
Заводський номер
64226-3506316
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 515Б-3721062 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 5336-3721435 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 5336-3721440 | 1 | 1 | 3 | |||
| 4 | Болт M6-6gх10 | 201415 | 4 | 4 | 4 | |||
| 5 | Болт M8-6gх25 | 201458 | 2 | 2 | 5 | |||
| 6 | Диск | 252038 | 4 | 4 | 6 | |||
| 7 | Диск | 252134 | 6 | 6 | 7 | |||
| 8 | Кільце | 008-011-19-2-3 | 2 | 2 | 8 | |||
| 9 | Штуцер | 379852 | 1 | 1 | 9 | |||
| 10 | Штуцер | 401512 | 1 | 1 | 10 | |||
| 11 | Електромагнітний клапан | 1602.3741.000 | 1 | 1 | 11 | |||
| 12 | Пневматичний сигнал | С40-3721000В-Т | 1 | 1 | 12 | |||
| 13 | Трубка | 5336-3506363 | 1 | 1 | 13 | |||
| 14 | Втулка | 500-1104540 | 3 | 3 | 14 | |||
| 15 | Прокладка | 504В-3506324 | 1 | 1 | 15 | |||
| 16 | Втулка | 200-3802038 | 1 | 1 | 16 | |||
| 17 | гвинт | 201418 | 2 | 2 | 17 | |||
| 18 | Гайка | 250508 | 2 | 2 | 18 | |||
| 19 | Диск | 252017 | 1 | 1 | 19 | |||
| 20 | Гайка М16х1,5-6Н | 250636 | 1 | 1 | 20 | |||
| 21 | Кляммер | 315407 | 2 | 2 | 21 | |||
| 22 | Кляммер | 379166 | 1 | 1 | 22 | |||
| 23 | Диск | 375924 | 1 | 1 | 23 | |||
| 24 | Кутник | 402729-01 | 1 | 1 | 24 | |||
| 26 | Трубка | 5336-3506316 | 1 | 1 | 26 | |||
| 27 | Трубка | 64226-3506316 | 1 | 1 | 27 |
