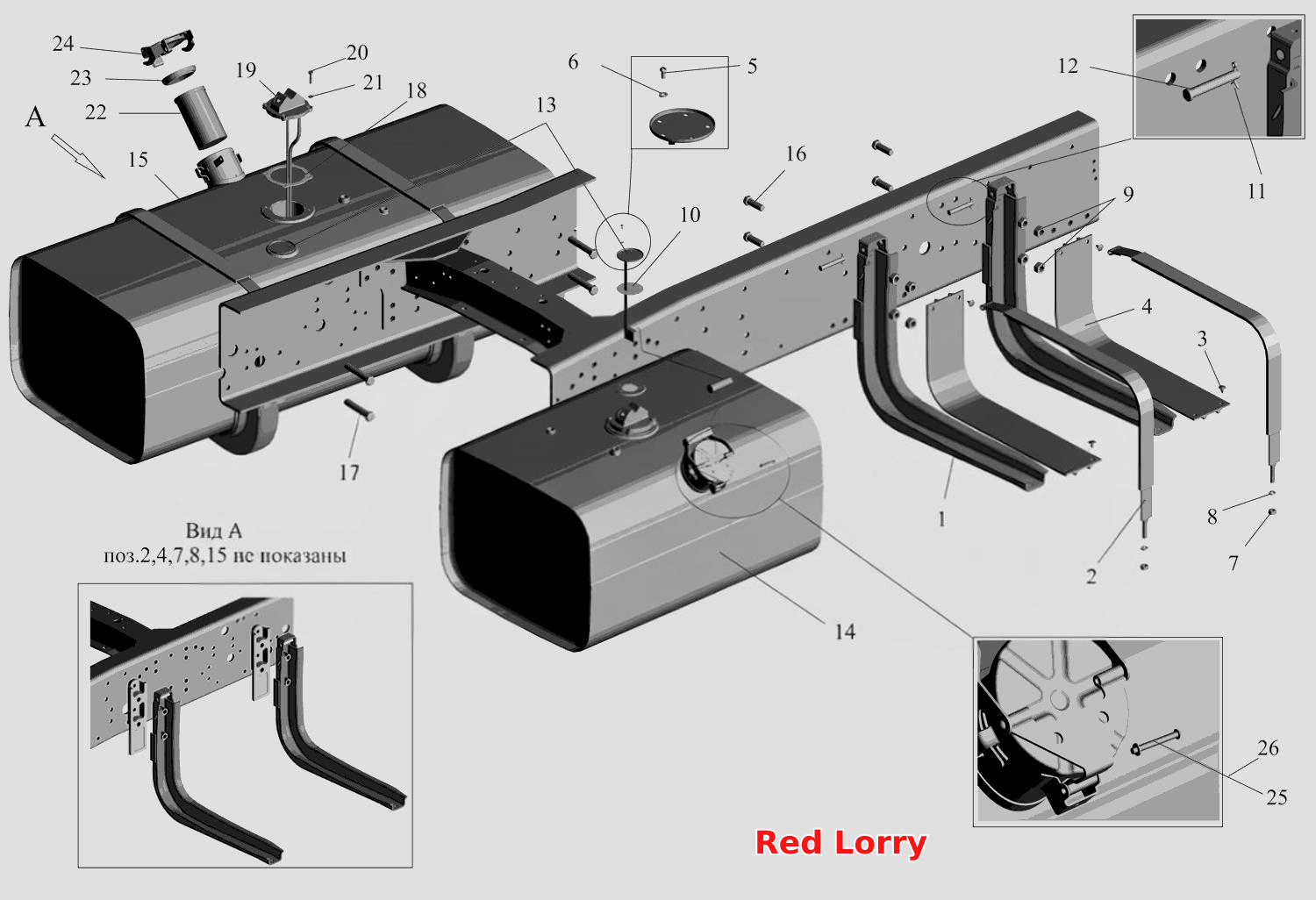

Кріплення паливних баків 6317-1101002 та 6317-1101004
100%
Назва деталі
Кронштейн бака
Заводський номер
6422-1101102
Кількість на модель
4
№
1
Назва деталі
Хомут із прокладкою
Заводський номер
6422-1101110-01
Кількість на модель
4
№
2
Назва деталі
Буфер капота
Заводський номер
212-8402036
Кількість на модель
8
№
3
Назва деталі
Прокладка кронштейна
Заводський номер
6422-1101133
Кількість на модель
4
№
4
Назва деталі
Гвинт М105х__NT__2__
Заводський номер
220077
Кількість на модель
10
№
5
Назва деталі
Диск
Заводський номер
375370
Кількість на модель
10
№
6
Назва деталі
Гайка
Заводський номер
250515
Кількість на модель
4
№
7
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
4
№
8
Назва деталі
Гайка М18х1,5-6Н
Заводський номер
250563
Кількість на модель
16
№
9
Назва деталі
Прокладка
Заводський номер
200-3806029
Кількість на модель
2
№
10
Назва деталі
Шплінт
Заводський номер
258052
Кількість на модель
4
№
11
Назва деталі
Палець 12х80
Заводський номер
260099
Кількість на модель
4
№
12
Назва деталі
Датчик рівня палива
Заводський номер
АДЮИ.407511.002
Кількість на модель
2
№
13
Назва деталі
Паливний бак
Заводський номер
6317-1101010
Кількість на модель
1
№
14
Назва деталі
Паливний бак
Заводський номер
6317-1102010
Кількість на модель
1
№
15
Назва деталі
Болт M 1.8h1,5-6gh55
Заводський номер
372745
Кількість на модель
4
№
16
Назва деталі
Болт M18x1,5-6gx100
Заводський номер
372798
Кількість на модель
4
№
17
Назва деталі
Прокладка
Заводський номер
500-1105013
Кількість на модель
2
№
18
Назва деталі
Паливозабірник
Заводський номер
6317-1105014
Кількість на модель
2
№
19
Назва деталі
гвинт
Заводський номер
201460
Кількість на модель
8
№
20
Назва деталі
Диск
Заводський номер
375458
Кількість на модель
8
№
21
Назва деталі
Сітчастий фільтр
Заводський номер
64229-1101090
Кількість на модель
2
№
22
Назва деталі
Кільце
Заводський номер
64229-1102097
Кількість на модель
2
№
23
Назва деталі
Затор
Заводський номер
5335-1103010
Кількість на модель
2
№
24
Назва деталі
Ось петлі
Заводський номер
64229-1103078
Кількість на модель
2
№
25
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
2
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн бака | 6422-1101102 | 4 | 4 | 1 | |||
| 2 | Хомут із прокладкою | 6422-1101110-01 | 4 | 4 | 2 | |||
| 3 | Буфер капота | 212-8402036 | 8 | 8 | 3 | |||
| 4 | Прокладка кронштейна | 6422-1101133 | 4 | 4 | 4 | |||
| 5 | Гвинт М105х__NT__2__ | 220077 | 10 | 10 | 5 | |||
| 6 | Диск | 375370 | 10 | 10 | 6 | |||
| 7 | Гайка | 250515 | 4 | 4 | 7 | |||
| 8 | Диск | 252137 | 4 | 4 | 8 | |||
| 9 | Гайка М18х1,5-6Н | 250563 | 16 | 16 | 9 | |||
| 10 | Прокладка | 200-3806029 | 2 | 2 | 10 | |||
| 11 | Шплінт | 258052 | 4 | 4 | 11 | |||
| 12 | Палець 12х80 | 260099 | 4 | 4 | 12 | |||
| 13 | Датчик рівня палива | АДЮИ.407511.002 | 2 | 2 | 13 | |||
| 14 | Паливний бак | 6317-1101010 | 1 | 1 | 14 | |||
| 15 | Паливний бак | 6317-1102010 | 1 | 1 | 15 | |||
| 16 | Болт M 1.8h1,5-6gh55 | 372745 | 4 | 4 | 16 | |||
| 17 | Болт M18x1,5-6gx100 | 372798 | 4 | 4 | 17 | |||
| 18 | Прокладка | 500-1105013 | 2 | 2 | 18 | |||
| 19 | Паливозабірник | 6317-1105014 | 2 | 2 | 19 | |||
| 20 | гвинт | 201460 | 8 | 8 | 20 | |||
| 21 | Диск | 375458 | 8 | 8 | 21 | |||
| 22 | Сітчастий фільтр | 64229-1101090 | 2 | 2 | 22 | |||
| 23 | Кільце | 64229-1102097 | 2 | 2 | 23 | |||
| 24 | Затор | 5335-1103010 | 2 | 2 | 24 | |||
| 25 | Ось петлі | 64229-1103078 | 2 | 2 | 25 | |||
| 26 | Диск | 252003 | 2 | 2 | 26 |
