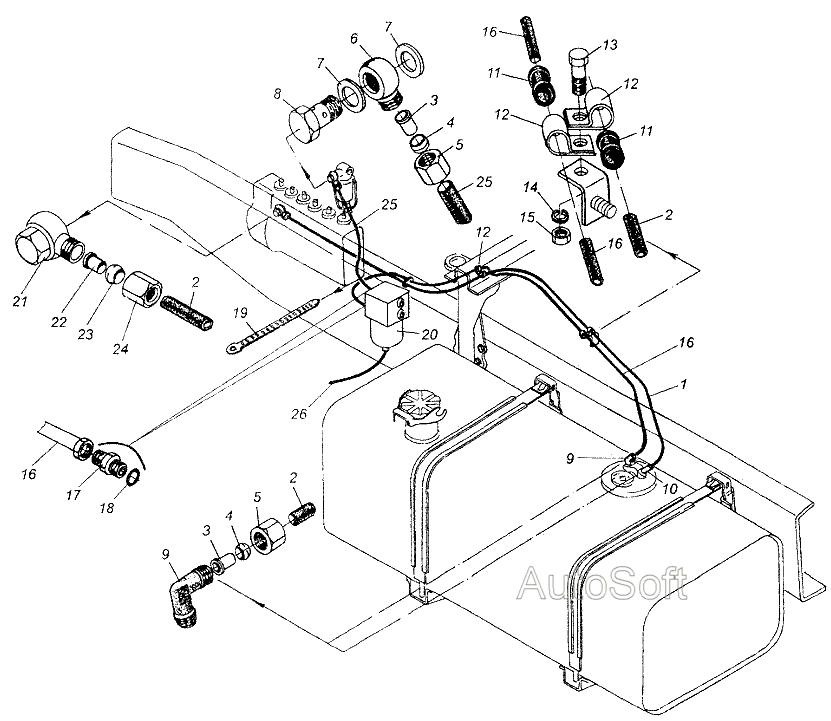

Монтаж паливопроводів
100%
Назва деталі
Паливопровід у зборі
Заводський номер
64226-1104492
Кількість на модель
1
№
1
Назва деталі
Паливопровід, труба 10х1, довжина 1850 мм
Заводський номер
64226-1104494
Кількість на модель
1
№
2
Назва деталі
Ніпель
Заводський номер
402416
Кількість на модель
4
№
3
Назва деталі
Муфта
Заводський номер
379266
Кількість на модель
4
№
4
Назва деталі
Накидна гайка
Заводський номер
314901
Кількість на модель
4
№
5
Назва деталі
Поворотний кутник
Заводський номер
64302-1104514
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
64226-1104516
Кількість на модель
2
№
7
Назва деталі
Перехідник
Заводський номер
64302-1104518
Кількість на модель
1
№
8
Назва деталі
Кутник
Заводський номер
402815
Кількість на модель
2
№
9
Назва деталі
Кутник
Заводський номер
379051
Кількість на модель
1
№
10
Назва деталі
Втулка
Заводський номер
500-1104540
Кількість на модель
4
№
11
Назва деталі
Кляммер
Заводський номер
315403
Кількість на модель
6
№
12
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
2
№
13
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
3
№
14
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
3
№
15
Назва деталі
Паливопровід 12х1,5 L=1800мм
Заводський номер
54326-1104492
Кількість на модель
2
№
16
Назва деталі
Перехідник
Заводський номер
64302-1105514
Кількість на модель
2
№
17
Назва деталі
Кільце- -
Заводський номер
020-025-30-2-3
Кількість на модель
2
№
18
Назва деталі
Стяжна стрічка
Заводський номер
64227-3724620
Кількість на модель
3
№
19
Назва деталі
Водовіддільник і паливний фільтр "Сепар 2000/10"
Заводський номер
81.12501.6043
Кількість на модель
1
№
20
Назва деталі
Кутник
Заводський номер
64226-1104514
Кількість на модель
1
№
21
Назва деталі
Ніпель
Заводський номер
402415
Кількість на модель
2
№
22
Назва деталі
Конусна муфта
Заводський номер
314802
Кількість на модель
2
№
23
Назва деталі
Накидна гайка
Заводський номер
405802
Кількість на модель
2
№
24
Назва деталі
Паливопровід 12х1,5 L=400 мм
Заводський номер
54326-1104500
Кількість на модель
1
№
25
Назва деталі
Шланг
Заводський номер
5433-3506062
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Паливопровід у зборі | 64226-1104492 | 1 | 1 | 1 | |||
| 2 | Паливопровід, труба 10х1, довжина 1850 мм | 64226-1104494 | 1 | 1 | 2 | |||
| 3 | Ніпель | 402416 | 4 | 4 | 3 | |||
| 4 | Муфта | 379266 | 4 | 4 | 4 | |||
| 5 | Накидна гайка | 314901 | 4 | 4 | 5 | |||
| 6 | Поворотний кутник | 64302-1104514 | 1 | 1 | 6 | |||
| 7 | Прокладка | 64226-1104516 | 2 | 2 | 7 | |||
| 8 | Перехідник | 64302-1104518 | 1 | 1 | 8 | |||
| 9 | Кутник | 402815 | 2 | 2 | 9 | |||
| 10 | Кутник | 379051 | 1 | 1 | 10 | |||
| 11 | Втулка | 500-1104540 | 4 | 4 | 11 | |||
| 12 | Кляммер | 315403 | 6 | 6 | 12 | |||
| 13 | гвинт | 201418 | 2 | 2 | 13 | |||
| 14 | Диск | 252134 | 3 | 3 | 14 | |||
| 15 | Гайка | 250508 | 3 | 3 | 15 | |||
| 16 | Паливопровід 12х1,5 L=1800мм | 54326-1104492 | 2 | 2 | 16 | |||
| 17 | Перехідник | 64302-1105514 | 2 | 2 | 17 | |||
| 18 | Кільце- - | 020-025-30-2-3 | 2 | 2 | 18 | |||
| 19 | Стяжна стрічка | 64227-3724620 | 3 | 3 | 19 | |||
| 20 | Водовіддільник і паливний фільтр "Сепар 2000/10" | 81.12501.6043 | 1 | 1 | 20 | |||
| 21 | Кутник | 64226-1104514 | 1 | 1 | 21 | |||
| 22 | Ніпель | 402415 | 2 | 2 | 22 | |||
| 23 | Конусна муфта | 314802 | 2 | 2 | 23 | |||
| 24 | Накидна гайка | 405802 | 2 | 2 | 24 | |||
| 25 | Паливопровід 12х1,5 L=400 мм | 54326-1104500 | 1 | 1 | 25 | |||
| 26 | Шланг | 5433-3506062 | 1 | 1 | 26 |
