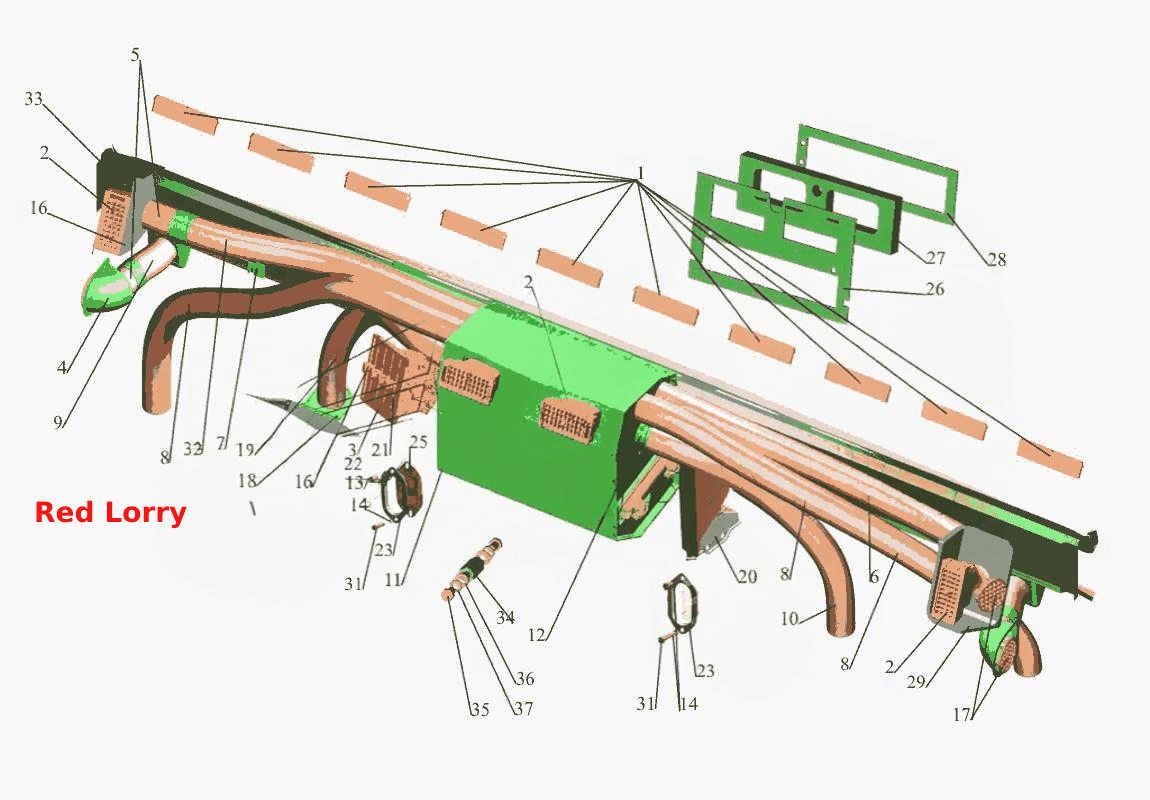

Встановлення обігрівача
100%
Назва деталі
Сопло
Заводський номер
6430-8102034
Кількість на модель
10
№
1
Назва деталі
Сопло
Заводський номер
6430-8104040
Кількість на модель
4
№
2
Назва деталі
Вставка
Заводський номер
6430-8109060-010
Кількість на модель
1
№
3
Назва деталі
Короб
Заводський номер
6430-8102694
Кількість на модель
2
№
4
Назва деталі
Перехідник
Заводський номер
6430-8104085
Кількість на модель
4
№
5
Назва деталі
Шланг
Заводський номер
6430-8102604
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
6430-8102674
Кількість на модель
1
№
7
Назва деталі
Шланг
Заводський номер
6418-8102615
Кількість на модель
2
№
8
Назва деталі
Шланг
Заводський номер
6430-8102608
Кількість на модель
2
№
9
Назва деталі
Шланг
Заводський номер
6418-8102612
Кількість на модель
1
№
10
Назва деталі
Блок радіатора
Заводський номер
6430-8101010-020
Кількість на модель
1
№
11
Назва деталі
Хомут
Заводський номер
6430-8102656
Кількість на модель
2
№
12
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
18
№
13
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
9
№
14
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
21
№
15
Назва деталі
Рукоятка
Заводський номер
6430-8109022
Кількість на модель
1
№
16
Назва деталі
Фланець
Заводський номер
6430-8102686
Кількість на модель
2
№
17
Назва деталі
Кронштейн
Заводський номер
6430-8101375
Кількість на модель
1
№
18
Назва деталі
Шланг
Заводський номер
5440-8102612
Кількість на модель
1
№
19
Назва деталі
__NT__0__ Встановлення фільтра
Заводський номер
6430-8100022
Кількість на модель
1
№
20
Назва деталі
Лицьова панель
Заводський номер
6430-8109027-010
Кількість на модель
1
№
21
Назва деталі
Світловод
Заводський номер
6430-8109068
Кількість на модель
1
№
22
Назва деталі
Накладка
Заводський номер
6430-8101089
Кількість на модель
2
№
23
Назва деталі
Ущільнювач
Заводський номер
6430-8101100-010
Кількість на модель
1
№
25
Назва деталі
Ущільнювач
Заводський номер
6430-8101382-030
Кількість на модель
1
№
26
Назва деталі
Ущільнювач
Заводський номер
6430-8101389
Кількість на модель
1
№
27
Назва деталі
Ущільнювач
Заводський номер
6430-8101382-040
Кількість на модель
1
№
28
Назва деталі
Перехідник
Заводський номер
6430-8104082-001
Кількість на модель
1
№
29
Назва деталі
Болт M6-6gх30
Заводський номер
370536
Кількість на модель
2
№
31
Назва деталі
Шланг
Заводський номер
6430-8102612
Кількість на модель
1
№
32
Назва деталі
Перехідник
Заводський номер
6430-8104083-001
Кількість на модель
1
№
33
Назва деталі
Опора
Заводський номер
5440-8101083
Кількість на модель
1
№
34
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
2
№
35
Назва деталі
Диск
Заводський номер
252008
Кількість на модель
2
№
36
Назва деталі
Диск 8L
Заводський номер
252155
Кількість на модель
2
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сопло | 6430-8102034 | 10 | 10 | 1 | |||
| 2 | Сопло | 6430-8104040 | 4 | 4 | 2 | |||
| 3 | Вставка | 6430-8109060-010 | 1 | 1 | 3 | |||
| 4 | Короб | 6430-8102694 | 2 | 2 | 4 | |||
| 5 | Перехідник | 6430-8104085 | 4 | 4 | 5 | |||
| 6 | Шланг | 6430-8102604 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 6430-8102674 | 1 | 1 | 7 | |||
| 8 | Шланг | 6418-8102615 | 2 | 2 | 8 | |||
| 9 | Шланг | 6430-8102608 | 2 | 2 | 9 | |||
| 10 | Шланг | 6418-8102612 | 1 | 1 | 10 | |||
| 11 | Блок радіатора | 6430-8101010-020 | 1 | 1 | 11 | |||
| 12 | Хомут | 6430-8102656 | 2 | 2 | 12 | |||
| 13 | гвинт | 201420 | 18 | 18 | 13 | |||
| 14 | Диск | 252004 | 9 | 9 | 14 | |||
| 15 | Диск 6L | 252154 | 21 | 21 | 15 | |||
| 16 | Рукоятка | 6430-8109022 | 1 | 1 | 16 | |||
| 17 | Фланець | 6430-8102686 | 2 | 2 | 17 | |||
| 18 | Кронштейн | 6430-8101375 | 1 | 1 | 18 | |||
| 19 | Шланг | 5440-8102612 | 1 | 1 | 19 | |||
| 20 | __NT__0__ Встановлення фільтра | 6430-8100022 | 1 | 1 | 20 | |||
| 21 | Лицьова панель | 6430-8109027-010 | 1 | 1 | 21 | |||
| 22 | Світловод | 6430-8109068 | 1 | 1 | 22 | |||
| 23 | Накладка | 6430-8101089 | 2 | 2 | 23 | |||
| 25 | Ущільнювач | 6430-8101100-010 | 1 | 1 | 25 | |||
| 26 | Ущільнювач | 6430-8101382-030 | 1 | 1 | 26 | |||
| 27 | Ущільнювач | 6430-8101389 | 1 | 1 | 27 | |||
| 28 | Ущільнювач | 6430-8101382-040 | 1 | 1 | 28 | |||
| 29 | Перехідник | 6430-8104082-001 | 1 | 1 | 29 | |||
| 31 | Болт M6-6gх30 | 370536 | 2 | 2 | 31 | |||
| 32 | Шланг | 6430-8102612 | 1 | 1 | 32 | |||
| 33 | Перехідник | 6430-8104083-001 | 1 | 1 | 33 | |||
| 34 | Опора | 5440-8101083 | 1 | 1 | 34 | |||
| 35 | Болт M8-6gх20 | 201456 | 2 | 2 | 35 | |||
| 36 | Диск | 252008 | 2 | 2 | 36 | |||
| 37 | Диск 8L | 252155 | 2 | 2 | 37 |
