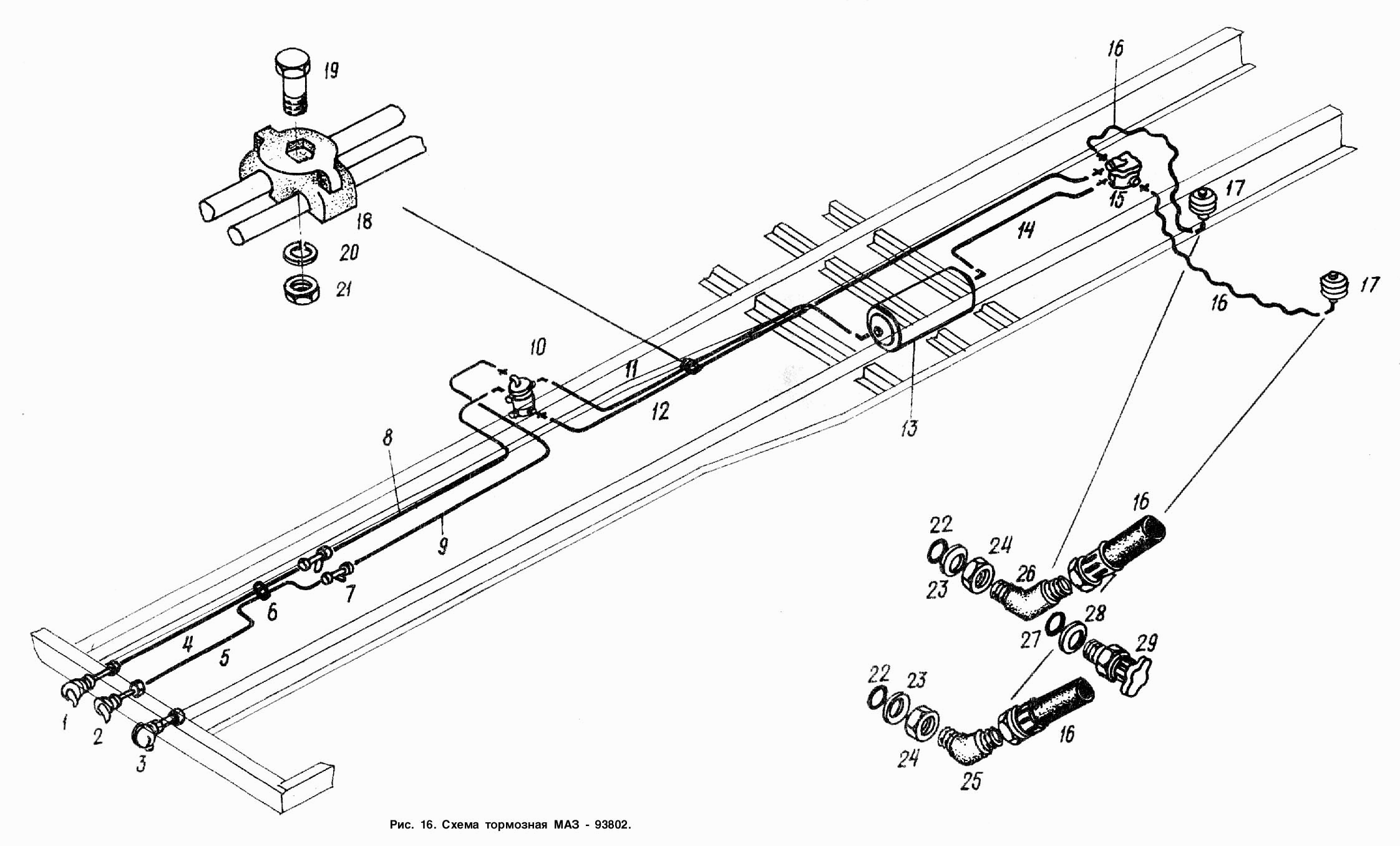

Схема гальмівної системи МАЗ-93802
100%
Назва деталі
З'єднувальна головка
Заводський номер
100-3521110
Кількість на модель
№
1
Назва деталі
З'єднувальна головка
Заводський номер
100-3521111
Кількість на модель
№
2
Назва деталі
З'єднувальна головка
Заводський номер
11.3521110-02
Кількість на модель
№
3
Назва деталі
Трубка
Заводський номер
93802-3506250
Кількість на модель
№
4
Назва деталі
Трубка
Заводський номер
93802-3506228
Кількість на модель
№
5
Назва деталі
Втулка
Заводський номер
500-1015079
Кількість на модель
№
6
Назва деталі
Магістральний фільтр
Заводський номер
12-3511310
Кількість на модель
№
7
Назва деталі
Трубка
Заводський номер
93802-3506276
Кількість на модель
№
8
Назва деталі
Трубка
Заводський номер
93866-3506277
Кількість на модель
№
9
Назва деталі
Повітророзподільник
Заводський номер
11-3531010-50
Кількість на модель
№
10
Назва деталі
Трубка
Заводський номер
93802-3506278
Кількість на модель
№
11
Назва деталі
Трубка
Заводський номер
93802-3506325
Кількість на модель
№
12
Назва деталі
Ресивер А40-280
Заводський номер
6303-3513015-10
Кількість на модель
№
13
Назва деталі
Трубка
Заводський номер
93801-3506243
Кількість на модель
№
14
Назва деталі
Прискорювальний клапан
Заводський номер
11-3518010
Кількість на модель
№
15
Назва деталі
Шланг
Заводський номер
9396-3012056
Кількість на модель
№
16
Назва деталі
Гальмівна камера типу 30
Заводський номер
19.3519310
Кількість на модель
№
17
Назва деталі
Хомут
Заводський номер
8950-3506168
Кількість на модель
№
18
Назва деталі
гвинт
Заводський номер
201422
Кількість на модель
№
19
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
№
20
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
№
21
Назва деталі
Кільце
Заводський номер
25 3111 4062
Кількість на модель
№
22
Назва деталі
Диск
Заводський номер
375960
Кількість на модель
№
23
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636
Кількість на модель
№
24
Назва деталі
Кутник
Заводський номер
402769
Кількість на модель
№
25
Назва деталі
Трійник
Заводський номер
403068
Кількість на модель
№
26
Назва деталі
Кільце
Заводський номер
25 3111 4101
Кількість на модель
№
27
Назва деталі
Диск
Заводський номер
376145
Кількість на модель
№
28
Назва деталі
Клапан контрольного виходу
Заводський номер
13.3515310
Кількість на модель
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | З'єднувальна головка | 100-3521110 | 1 | |||||
| 2 | З'єднувальна головка | 100-3521111 | 2 | |||||
| 3 | З'єднувальна головка | 11.3521110-02 | 3 | |||||
| 4 | Трубка | 93802-3506250 | 4 | |||||
| 5 | Трубка | 93802-3506228 | 5 | |||||
| 6 | Втулка | 500-1015079 | 6 | |||||
| 7 | Магістральний фільтр | 12-3511310 | 7 | |||||
| 8 | Трубка | 93802-3506276 | 8 | |||||
| 9 | Трубка | 93866-3506277 | 9 | |||||
| 10 | Повітророзподільник | 11-3531010-50 | 10 | |||||
| 11 | Трубка | 93802-3506278 | 11 | |||||
| 12 | Трубка | 93802-3506325 | 12 | |||||
| 13 | Ресивер А40-280 | 6303-3513015-10 | 13 | |||||
| 14 | Трубка | 93801-3506243 | 14 | |||||
| 15 | Прискорювальний клапан | 11-3518010 | 15 | |||||
| 16 | Шланг | 9396-3012056 | 16 | |||||
| 17 | Гальмівна камера типу 30 | 19.3519310 | 17 | |||||
| 18 | Хомут | 8950-3506168 | 18 | |||||
| 19 | гвинт | 201422 | 19 | |||||
| 20 | Диск | 252134 | 20 | |||||
| 21 | Гайка | 250508 | 21 | |||||
| 22 | Кільце | 25 3111 4062 | 22 | |||||
| 23 | Диск | 375960 | 23 | |||||
| 24 | Гайка М16х1,5-6Н | 250636 | 24 | |||||
| 25 | Кутник | 402769 | 25 | |||||
| 26 | Трійник | 403068 | 26 | |||||
| 27 | Кільце | 25 3111 4101 | 27 | |||||
| 28 | Диск | 376145 | 28 | |||||
| 29 | Клапан контрольного виходу | 13.3515310 | 29 |
