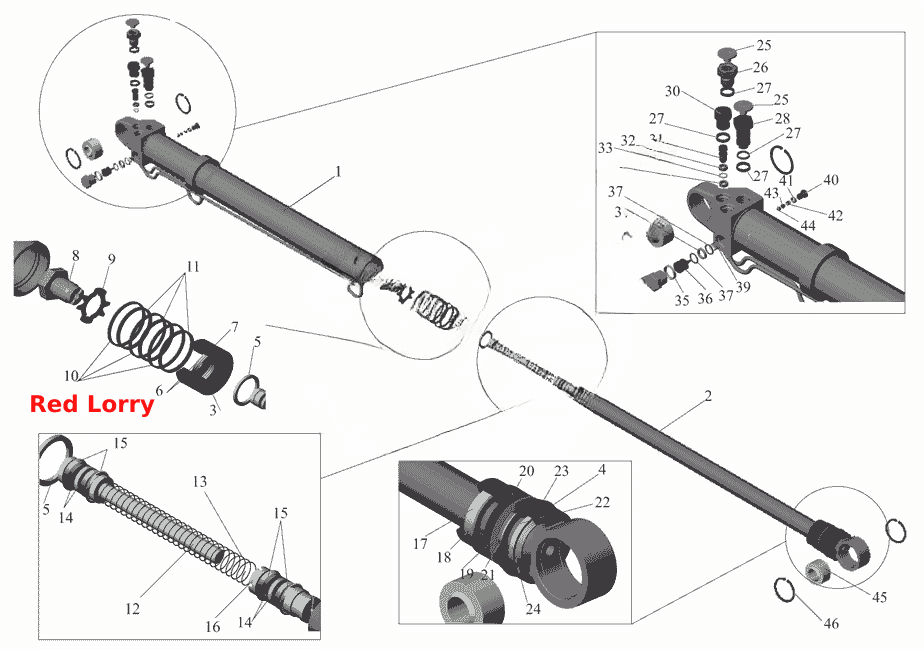

Гідроциліндр
100%
Назва деталі
Корпус циліндра
Заводський номер
6430-5003015
Кількість на модель
1
№
1
Назва деталі
Стебло
Заводський номер
6430-5003041-010
Кількість на модель
1
№
2
Назва деталі
Поршень
Заводський номер
6430-5003031-010
Кількість на модель
1
№
3
Назва деталі
Кришка
Заводський номер
6430-5003046-010
Кількість на модель
1
№
4
Назва деталі
Втулка
Заводський номер
6430-5003220
Кількість на модель
1
№
5
Назва деталі
Захисне кільце
Заводський номер
6430-5003196-010
Кількість на модель
2
№
6
Назва деталі
Кільце
Заводський номер
028-032-25-2-3
Кількість на модель
1
№
7
Назва деталі
Затор
Заводський номер
6430-5003216
Кількість на модель
1
№
8
Назва деталі
Стопорна шайба
Заводський номер
6430-5003218
Кількість на модель
1
№
9
Назва деталі
Диск
Заводський номер
6430-5003032-010
Кількість на модель
3
№
10
Назва деталі
Кільце
Заводський номер
043-047-25-2-3
Кількість на модель
3
№
11
Назва деталі
Поршень компенсатора
Заводський номер
6430-5003212-010
Кількість на модель
1
№
12
Назва деталі
Пружина
Заводський номер
6430-5003214
Кількість на модель
1
№
13
Назва деталі
Захисне кільце
Заводський номер
6430-5003192
Кількість на модель
4
№
14
Назва деталі
Манжета 1-18х10-6
Заводський номер
1-18х10-6
Кількість на модель
4
№
15
Назва деталі
Зворотний клапан
Заводський номер
6430-5003150
Кількість на модель
1
№
16
Назва деталі
Манжета 1-42х32-6
Заводський номер
1-42х32-6
Кількість на модель
1
№
17
Назва деталі
Захисне кільце
Заводський номер
6430-5003197
Кількість на модель
1
№
18
Назва деталі
Захисне кільце
Заводський номер
6430-5003198
Кількість на модель
1
№
19
Назва деталі
Кільце
Заводський номер
042-050-46-2-3
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
6430-5003194-010
Кількість на модель
1
№
21
Назва деталі
Кільце
Заводський номер
034-038-25-2-3
Кількість на модель
1
№
22
Назва деталі
Штифт
Заводський номер
6430-5003226
Кількість на модель
1
№
23
Назва деталі
Грязьовідвідник
Заводський номер
6430-5003222
Кількість на модель
1
№
24
Назва деталі
Заглушка М12x1.25
Заводський номер
378939
Кількість на модель
2
№
25
Назва деталі
Дросель з фільтрами
Заводський номер
64221-5003030
Кількість на модель
1
№
26
Назва деталі
Кільце
Заводський номер
015-019-25-2-3
Кількість на модель
4
№
27
Назва деталі
Дросель з фільтрами
Заводський номер
6430-5003060
Кількість на модель
1
№
28
Назва деталі
Затор
Заводський номер
6430-5003158
Кількість на модель
1
№
30
Назва деталі
Плунжер
Заводський номер
6430-5003156
Кількість на модель
1
№
31
Назва деталі
Захисне кільце
Заводський номер
6430-5003244-10
Кількість на модель
2
№
32
Назва деталі
Кільце
Заводський номер
008-012-25-2-3
Кількість на модель
1
№
33
Назва деталі
Затор
Заводський номер
6430-5003232
Кількість на модель
1
№
34
Назва деталі
Кільце
Заводський номер
017-021-25-2-3
Кількість на модель
1
№
35
Назва деталі
Штовхач
Заводський номер
6430-5003101
Кількість на модель
1
№
36
Назва деталі
Захисне кільце
Заводський номер
6430-5003246-010
Кількість на модель
2
№
37
Назва деталі
Кільце- -
Заводський номер
012-016-25-2-3
Кількість на модель
1
№
38
Назва деталі
Пружина
Заводський номер
6430-5003160
Кількість на модель
1
№
39
Назва деталі
Затор
Заводський номер
6430-5004049
Кількість на модель
1
№
40
Назва деталі
Кільце
Заводський номер
006-009-19-2-3
Кількість на модель
1
№
41
Назва деталі
Пружина
Заводський номер
6430-5003045
Кількість на модель
1
№
42
Назва деталі
Опора
Заводський номер
6430-5004057
Кількість на модель
1
№
43
Назва деталі
Партнер
Заводський номер
6-60
Кількість на модель
1
№
44
Назва деталі
Партнер
Заводський номер
6-20
Кількість на модель
1
№
44
Назва деталі
Подшипник
Заводський номер
ШС25
Кількість на модель
2
№
45
Назва деталі
Подшипник ШСП25
Заводський номер
ШСП25
Кількість на модель
5
№
45
Назва деталі
Кільце В42
Заводський номер
400432
Кількість на модель
4
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус циліндра | 6430-5003015 | 1 | 1 | 1 | |||
| 2 | Стебло | 6430-5003041-010 | 1 | 1 | 2 | |||
| 3 | Поршень | 6430-5003031-010 | 1 | 1 | 3 | |||
| 4 | Кришка | 6430-5003046-010 | 1 | 1 | 4 | |||
| 5 | Втулка | 6430-5003220 | 1 | 1 | 5 | |||
| 6 | Захисне кільце | 6430-5003196-010 | 2 | 2 | 6 | |||
| 7 | Кільце | 028-032-25-2-3 | 1 | 1 | 7 | |||
| 8 | Затор | 6430-5003216 | 1 | 1 | 8 | |||
| 9 | Стопорна шайба | 6430-5003218 | 1 | 1 | 9 | |||
| 10 | Диск | 6430-5003032-010 | 3 | 3 | 10 | |||
| 11 | Кільце | 043-047-25-2-3 | 3 | 3 | 11 | |||
| 12 | Поршень компенсатора | 6430-5003212-010 | 1 | 1 | 12 | |||
| 13 | Пружина | 6430-5003214 | 1 | 1 | 13 | |||
| 14 | Захисне кільце | 6430-5003192 | 4 | 4 | 14 | |||
| 15 | Манжета 1-18х10-6 | 1-18х10-6 | 4 | 4 | 15 | |||
| 16 | Зворотний клапан | 6430-5003150 | 1 | 1 | 16 | |||
| 17 | Манжета 1-42х32-6 | 1-42х32-6 | 1 | 1 | 17 | |||
| 18 | Захисне кільце | 6430-5003197 | 1 | 1 | 18 | |||
| 19 | Захисне кільце | 6430-5003198 | 1 | 1 | 19 | |||
| 20 | Кільце | 042-050-46-2-3 | 1 | 1 | 20 | |||
| 21 | Диск | 6430-5003194-010 | 1 | 1 | 21 | |||
| 22 | Кільце | 034-038-25-2-3 | 1 | 1 | 22 | |||
| 23 | Штифт | 6430-5003226 | 1 | 1 | 23 | |||
| 24 | Грязьовідвідник | 6430-5003222 | 1 | 1 | 24 | |||
| 25 | Заглушка М12x1.25 | 378939 | 2 | 2 | 25 | |||
| 26 | Дросель з фільтрами | 64221-5003030 | 1 | 1 | 26 | |||
| 27 | Кільце | 015-019-25-2-3 | 4 | 4 | 27 | |||
| 28 | Дросель з фільтрами | 6430-5003060 | 1 | 1 | 28 | |||
| 30 | Затор | 6430-5003158 | 1 | 1 | 30 | |||
| 31 | Плунжер | 6430-5003156 | 1 | 1 | 31 | |||
| 32 | Захисне кільце | 6430-5003244-10 | 2 | 2 | 32 | |||
| 33 | Кільце | 008-012-25-2-3 | 1 | 1 | 33 | |||
| 34 | Затор | 6430-5003232 | 1 | 1 | 34 | |||
| 35 | Кільце | 017-021-25-2-3 | 1 | 1 | 35 | |||
| 36 | Штовхач | 6430-5003101 | 1 | 1 | 36 | |||
| 37 | Захисне кільце | 6430-5003246-010 | 2 | 2 | 37 | |||
| 38 | Кільце- - | 012-016-25-2-3 | 1 | 1 | 38 | |||
| 39 | Пружина | 6430-5003160 | 1 | 1 | 39 | |||
| 40 | Затор | 6430-5004049 | 1 | 1 | 40 | |||
| 41 | Кільце | 006-009-19-2-3 | 1 | 1 | 41 | |||
| 42 | Пружина | 6430-5003045 | 1 | 1 | 42 | |||
| 43 | Опора | 6430-5004057 | 1 | 1 | 43 | |||
| 44 | Партнер | 6-60 | 1 | 1 | 44 | |||
| 44 | Партнер | 6-20 | 1 | 1 | 44 | |||
| 45 | Подшипник | ШС25 | 2 | 2 | 45 | |||
| 45 | Подшипник ШСП25 | ШСП25 | 5 | 5 | 45 | |||
| 46 | Кільце В42 | 400432 | 4 | 4 | 46 |
