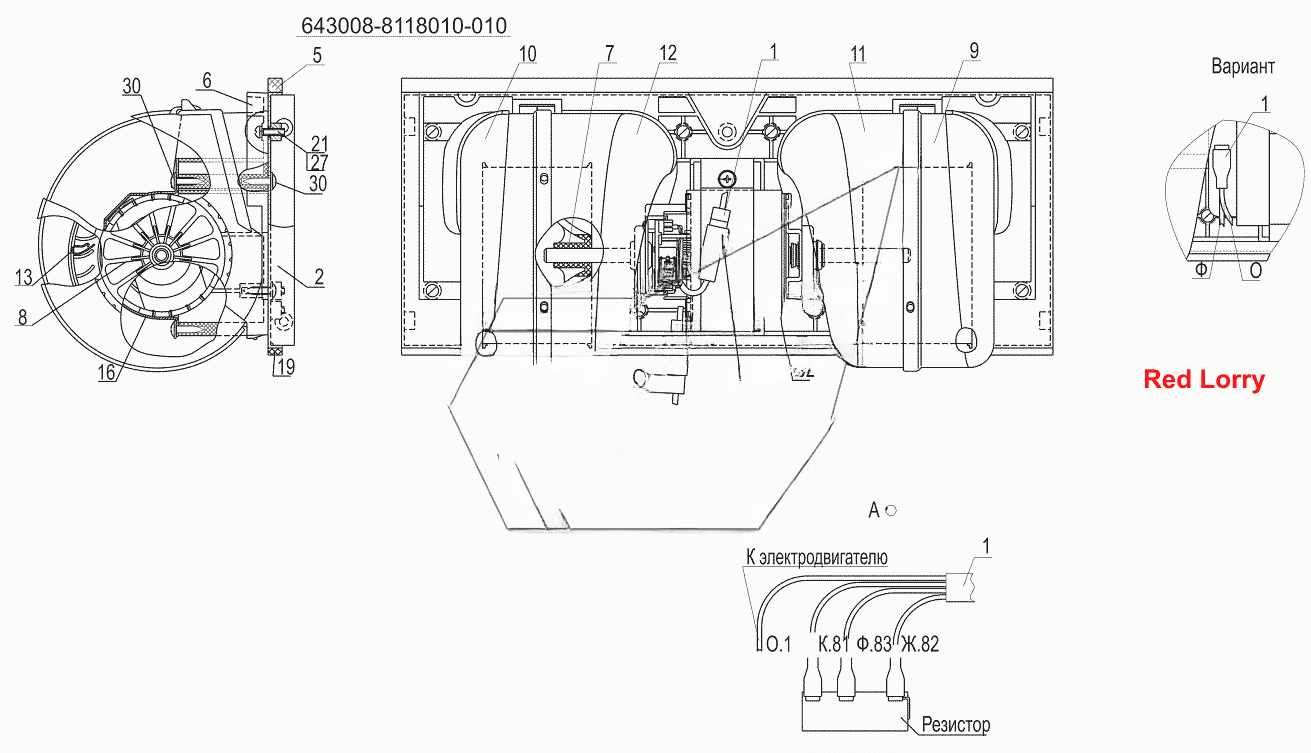

Вентиляторний блок 643008-8118010-010, (-030)
100%
Назва деталі
Вентиляційний блок
Заводський номер
643008-8118010-010
Кількість на модель
№
Назва деталі
Дротовий джгут обігрівача
Заводський номер
5440-3724079-010
Кількість на модель
1
№
1
Назва деталі
Основа вентиляторного блоку
Заводський номер
643008-8118011
Кількість на модель
1
№
2
Назва деталі
Ущільнювач
Заводський номер
643008-8101389-040
Кількість на модель
1
№
5
Назва деталі
Основа равликів
Заводський номер
6430-8118211
Кількість на модель
1
№
6
Назва деталі
Основа равликів
Заводський номер
6430-8118211-010
Кількість на модель
1
№
6
Назва деталі
Ротор вентилятора
Заводський номер
6430-8118212
Кількість на модель
1
№
7
Назва деталі
Ротор вентилятора
Заводський номер
6430-8118213
Кількість на модель
1
№
8
Назва деталі
Зовнішня стінка равлика
Заводський номер
6430-8118222
Кількість на модель
1
№
9
Назва деталі
Зовнішня стінка равлика
Заводський номер
6430-8118223
Кількість на модель
1
№
10
Назва деталі
Внутрішня стінка равлика
Заводський номер
6430-8118224
Кількість на модель
1
№
11
Назва деталі
Внутрішня стінка равлика
Заводський номер
6430-8118225
Кількість на модель
1
№
12
Назва деталі
Скоба
Заводський номер
6430-8118216
Кількість на модель
2
№
13
Назва деталі
Верхній притиск
Заводський номер
6430-8118254
Кількість на модель
1
№
16
Назва деталі
Ущільнювач
Заводський номер
643008-8101389-050
Кількість на модель
1
№
19
Назва деталі
Гвинт x
Заводський номер
220053
Кількість на модель
8
№
21
Назва деталі
Диск
Заводський номер
252132
Кількість на модель
8
№
27
Назва деталі
Гвинт4,2x16
Заводський номер
Винт4,2x16
Кількість на модель
4
№
30
Назва деталі
Електродвигун ДП70-130-4,5-24 02
Заводський номер
АУИБ.524412.002
Кількість на модель
1
№
32
Назва деталі
Електродвигун
Заводський номер
280090024
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вентиляційний блок | 643008-8118010-010 | |||||||
| 1 | Дротовий джгут обігрівача | 5440-3724079-010 | 1 | 1 | 1 | |||
| 2 | Основа вентиляторного блоку | 643008-8118011 | 1 | 1 | 2 | |||
| 5 | Ущільнювач | 643008-8101389-040 | 1 | 1 | 5 | |||
| 6 | Основа равликів | 6430-8118211 | 1 | 1 | 6 | |||
| 6 | Основа равликів | 6430-8118211-010 | 1 | 1 | 6 | |||
| 7 | Ротор вентилятора | 6430-8118212 | 1 | 1 | 7 | |||
| 8 | Ротор вентилятора | 6430-8118213 | 1 | 1 | 8 | |||
| 9 | Зовнішня стінка равлика | 6430-8118222 | 1 | 1 | 9 | |||
| 10 | Зовнішня стінка равлика | 6430-8118223 | 1 | 1 | 10 | |||
| 11 | Внутрішня стінка равлика | 6430-8118224 | 1 | 1 | 11 | |||
| 12 | Внутрішня стінка равлика | 6430-8118225 | 1 | 1 | 12 | |||
| 13 | Скоба | 6430-8118216 | 2 | 2 | 13 | |||
| 16 | Верхній притиск | 6430-8118254 | 1 | 1 | 16 | |||
| 19 | Ущільнювач | 643008-8101389-050 | 1 | 1 | 19 | |||
| 21 | Гвинт x | 220053 | 8 | 8 | 21 | |||
| 27 | Диск | 252132 | 8 | 8 | 27 | |||
| 30 | Гвинт4,2x16 | Винт4,2x16 | 4 | 4 | 30 | |||
| 32 | Електродвигун ДП70-130-4,5-24 02 | АУИБ.524412.002 | 1 | 1 | 32 | |||
| 32 | Електродвигун | 280090024 | 1 | 1 | 32 |
