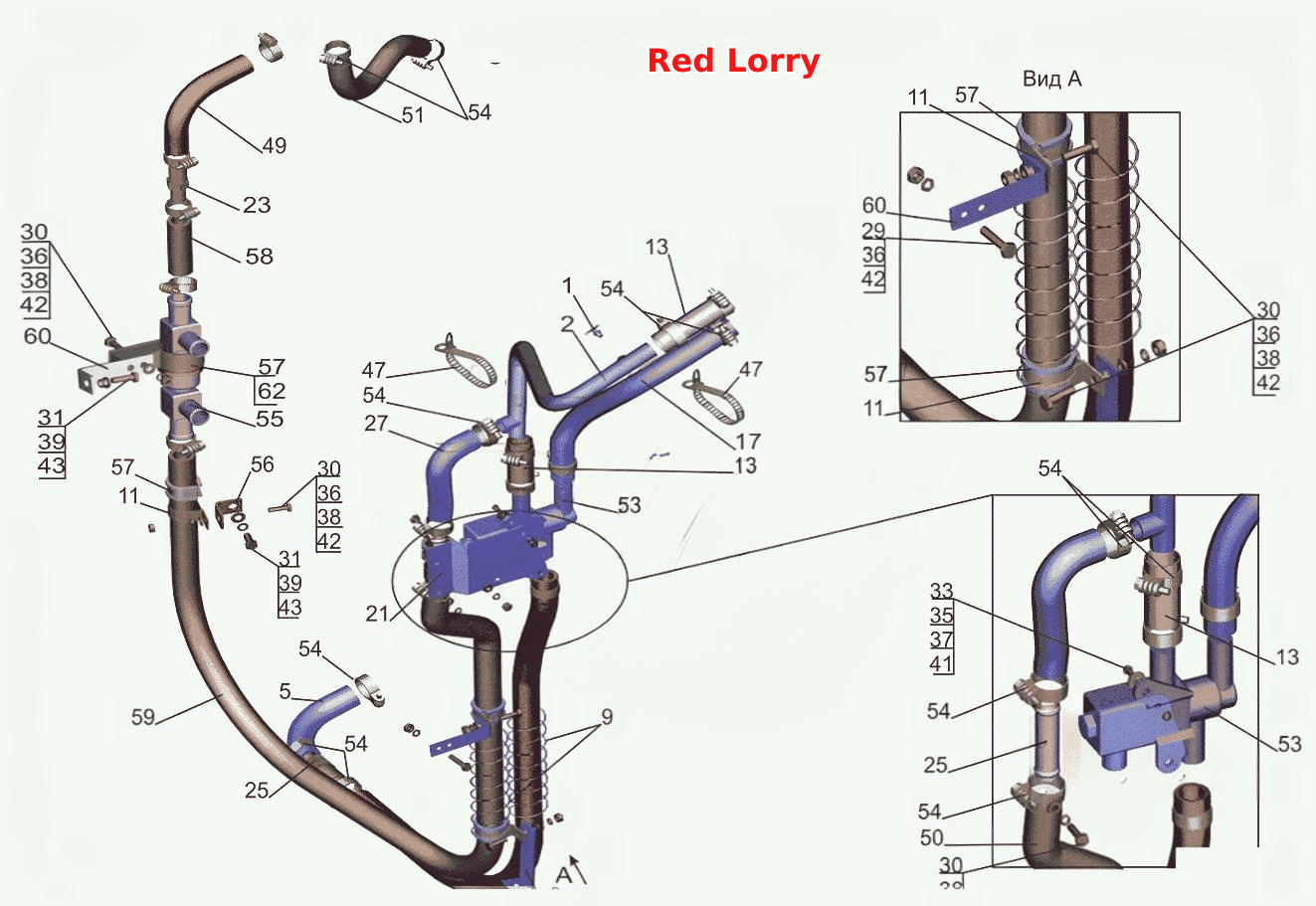

Встановлення шлангів обігрівача 544019-8100006-030
100%
Назва деталі
Зливний кран
Заводський номер
64229-1305010
Кількість на модель
1
№
1
Назва деталі
Трубка
Заводський номер
544069-8101390
Кількість на модель
1
№
2
Назва деталі
Шланг
Заводський номер
64221-1015063-001
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
64302-1015296
Кількість на модель
1
№
8
Назва деталі
Запобіжна пружина
Заводський номер
438041-1015067
Кількість на модель
8
№
9
Назва деталі
Прокладка
Заводський номер
64227-3506027
Кількість на модель
3
№
11
Назва деталі
Шланг (L=70мм, рукав 20х29-1,6)
Заводський номер
6430-8101036
Кількість на модель
2
№
13
Назва деталі
Шланг
Заводський номер
543205-8101039
Кількість на модель
1
№
15
Назва деталі
Шланг (L=290мм, рукав 20х29-1,6)
Заводський номер
543205-8101040
Кількість на модель
1
№
17
Назва деталі
Кронштейн
Заводський номер
544069-8101191
Кількість на модель
1
№
21
Назва деталі
Перехідник
Заводський номер
544019-8101347
Кількість на модель
1
№
23
Назва деталі
Перехідник
Заводський номер
643008-8101347
Кількість на модель
2
№
25
Назва деталі
Шланг
Заводський номер
643008-8101351
Кількість на модель
1
№
27
Назва деталі
Шланг
Заводський номер
643008-8101351-001
Кількість на модель
1
№
27
Назва деталі
Болт M6-6gх30
Заводський номер
370536
Кількість на модель
1
№
29
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
5
№
30
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
1
№
31
Назва деталі
Гвинт М145-6gх__NT__2__
Заводський номер
220079
Кількість на модель
2
№
33
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
2
№
35
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
4
№
36
Назва деталі
Диск
Заводський номер
252036
Кількість на модель
2
№
37
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
8
№
38
Назва деталі
Диск
Заводський номер
252005
Кількість на модель
1
№
39
Назва деталі
Диск
Заводський номер
252133
Кількість на модель
2
№
41
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
6
№
42
Назва деталі
Диск 8L
Заводський номер
252155
Кількість на модель
1
№
43
Назва деталі
Застібка 45104372405400 (__NT__1__)
Заводський номер
8320250
Кількість на модель
4
№
47
Назва деталі
Кутовий патрубок
Заводський номер
270003186
Кількість на модель
1
№
49
Назва деталі
Шланг
Заводський номер
А9425063135
Кількість на модель
1
№
51
Назва деталі
Електромагнітний клапан
Заводський номер
КЭТ07-01
Кількість на модель
1
№
53
Назва деталі
Електромагнітний клапан
Заводський номер
КЭО-01
Кількість на модель
1
№
53
Назва деталі
Черв'ячний хомут
Заводський номер
25-40/1272
Кількість на модель
20
№
54
Назва деталі
Хомут
Заводський номер
TORRO25-40/9-С7W2
Кількість на модель
20
№
54
Назва деталі
Черв'ячний хомут
Заводський номер
F16КВЕ025040VAA
Кількість на модель
20
№
54
Назва деталі
Черв'ячний хомут
Заводський номер
WD1225-40С7W2
Кількість на модель
20
№
54
Назва деталі
Зворотний клапан
Заводський номер
643008-8101400
Кількість на модель
1
№
55
Назва деталі
Кутник відтяжної пружини
Заводський номер
504В-3504046
Кількість на модель
№
56
Назва деталі
Хомут
Заводський номер
64221-3724633
Кількість на модель
2
№
57
Назва деталі
Шланг (L=170мм, рукав 20х29-1,6)
Заводський номер
437040-8101036
Кількість на модель
1
№
58
Назва деталі
Шланг (L=1700мм, рукав 20х29-1,6)
Заводський номер
437040-8101039
Кількість на модель
1
№
59
Назва деталі
Кронштейн
Заводський номер
5335-3570186-10
Кількість на модель
1
№
60
Назва деталі
Кляммер
Заводський номер
379677
Кількість на модель
1
№
62
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Зливний кран | 64229-1305010 | 1 | 1 | 1 | |||
| 2 | Трубка | 544069-8101390 | 1 | 1 | 2 | |||
| 5 | Шланг | 64221-1015063-001 | 1 | 1 | 5 | |||
| 8 | Кронштейн | 64302-1015296 | 1 | 1 | 8 | |||
| 9 | Запобіжна пружина | 438041-1015067 | 8 | 8 | 9 | |||
| 11 | Прокладка | 64227-3506027 | 3 | 3 | 11 | |||
| 13 | Шланг (L=70мм, рукав 20х29-1,6) | 6430-8101036 | 2 | 2 | 13 | |||
| 15 | Шланг | 543205-8101039 | 1 | 1 | 15 | |||
| 17 | Шланг (L=290мм, рукав 20х29-1,6) | 543205-8101040 | 1 | 1 | 17 | |||
| 21 | Кронштейн | 544069-8101191 | 1 | 1 | 21 | |||
| 23 | Перехідник | 544019-8101347 | 1 | 1 | 23 | |||
| 25 | Перехідник | 643008-8101347 | 2 | 2 | 25 | |||
| 27 | Шланг | 643008-8101351 | 1 | 1 | 27 | |||
| 27 | Шланг | 643008-8101351-001 | 1 | 1 | 27 | |||
| 29 | Болт M6-6gх30 | 370536 | 1 | 1 | 29 | |||
| 30 | гвинт | 201420 | 5 | 5 | 30 | |||
| 31 | Болт M8-6gх20 | 201456 | 1 | 1 | 31 | |||
| 33 | Гвинт М145-6gх__NT__2__ | 220079 | 2 | 2 | 33 | |||
| 35 | Гайка М5-6Н | 250464 | 2 | 2 | 35 | |||
| 36 | Гайка | 250508 | 4 | 4 | 36 | |||
| 37 | Диск | 252036 | 2 | 2 | 37 | |||
| 38 | Диск | 252004 | 8 | 8 | 38 | |||
| 39 | Диск | 252005 | 1 | 1 | 39 | |||
| 41 | Диск | 252133 | 2 | 2 | 41 | |||
| 42 | Диск 6L | 252154 | 6 | 6 | 42 | |||
| 43 | Диск 8L | 252155 | 1 | 1 | 43 | |||
| 47 | Застібка 45104372405400 (__NT__1__) | 8320250 | 4 | 4 | 47 | |||
| 49 | Кутовий патрубок | 270003186 | 1 | 1 | 49 | |||
| 51 | Шланг | А9425063135 | 1 | 1 | 51 | |||
| 53 | Електромагнітний клапан | КЭТ07-01 | 1 | 1 | 53 | |||
| 53 | Електромагнітний клапан | КЭО-01 | 1 | 1 | 53 | |||
| 54 | Черв'ячний хомут | 25-40/1272 | 20 | 20 | 54 | |||
| 54 | Хомут | TORRO25-40/9-С7W2 | 20 | 20 | 54 | |||
| 54 | Черв'ячний хомут | F16КВЕ025040VAA | 20 | 20 | 54 | |||
| 54 | Черв'ячний хомут | WD1225-40С7W2 | 20 | 20 | 54 | |||
| 55 | Зворотний клапан | 643008-8101400 | 1 | 1 | 55 | |||
| 56 | Кутник відтяжної пружини | 504В-3504046 | 56 | |||||
| 57 | Хомут | 64221-3724633 | 2 | 2 | 57 | |||
| 58 | Шланг (L=170мм, рукав 20х29-1,6) | 437040-8101036 | 1 | 1 | 58 | |||
| 59 | Шланг (L=1700мм, рукав 20х29-1,6) | 437040-8101039 | 1 | 1 | 59 | |||
| 60 | Кронштейн | 5335-3570186-10 | 1 | 1 | 60 | |||
| 62 | Кляммер | 379677 | 1 | 1 | 62 |
