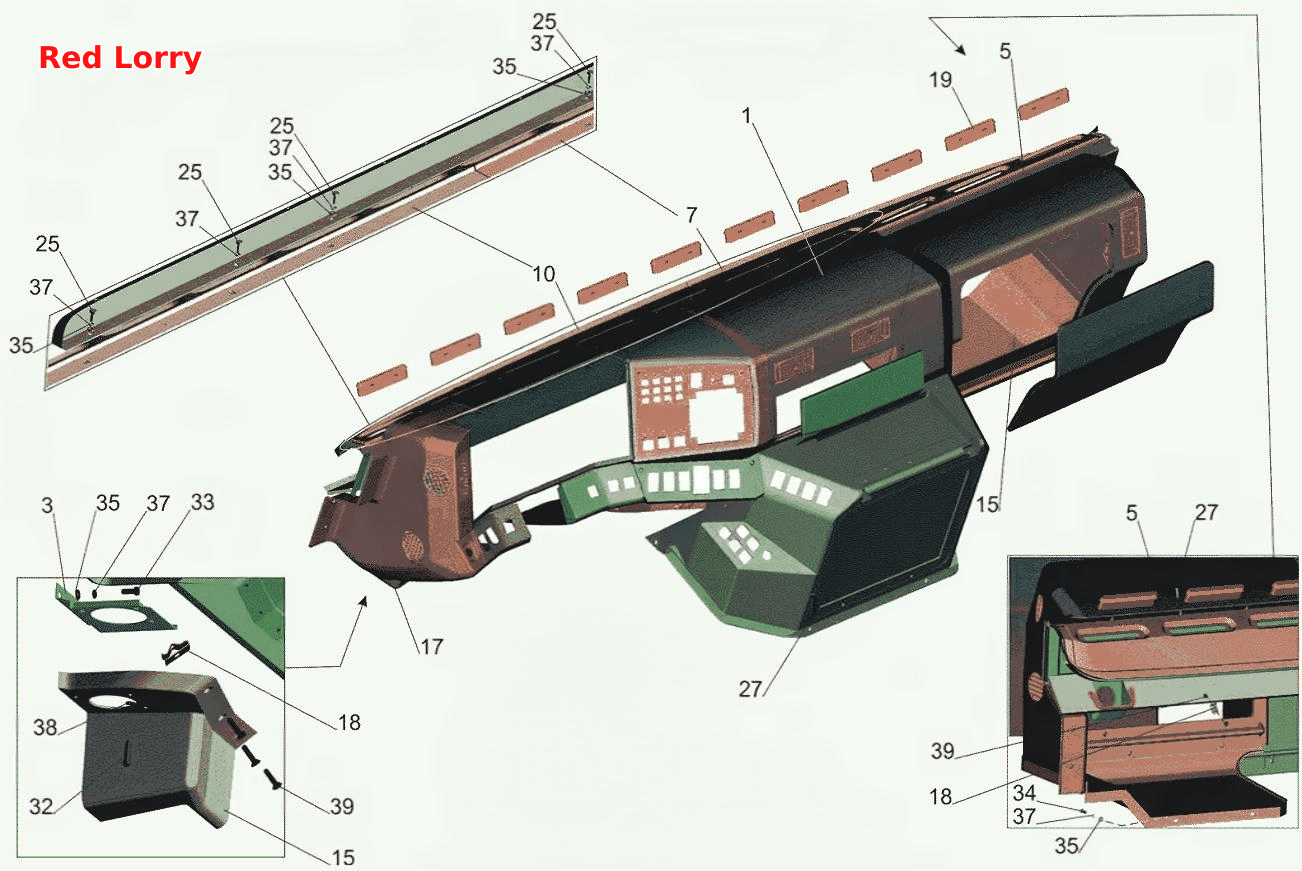

Встановлення приладової панелі
100%
Назва деталі
Панель приладів
Заводський номер
6430-5300016
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
6430-5325017
Кількість на модель
1
№
3
Назва деталі
Накладка
Заводський номер
6430-5325050
Кількість на модель
1
№
5
Назва деталі
Накладка повітропроводу
Заводський номер
6430-5325280
Кількість на модель
1
№
7
Назва деталі
Накладка повітропроводу
Заводський номер
6430-5325281
Кількість на модель
1
№
10
Назва деталі
Права нижня частина панелі
Заводський номер
6430-5325014
Кількість на модель
1
№
15
Назва деталі
Нижня частина приладової панелі
Заводський номер
6430-5325015
Кількість на модель
1
№
17
Назва деталі
Тримач
Заводський номер
6430-5325264
Кількість на модель
6
№
18
Назва деталі
Сопло
Заводський номер
6430-8102034
Кількість на модель
10
№
19
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
4
№
25
Назва деталі
Гвинт М6-6g2х22
Заводський номер
231608-02
Кількість на модель
8
№
27
Назва деталі
Гвинт М6-6g2х12
Заводський номер
234653
Кількість на модель
3
№
32
Назва деталі
Гвинт М6-6g2х20
Заводський номер
234657-10
Кількість на модель
2
№
33
Назва деталі
Гвинт М6-6g2х25
Заводський номер
373710-01
Кількість на модель
3
№
34
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
8
№
35
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
9
№
37
Назва деталі
Диск
Заводський номер
252174
Кількість на модель
3
№
38
Назва деталі
Гвинт 2-5х2х25-10620
Заводський номер
373762
Кількість на модель
6
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель приладів | 6430-5300016 | 1 | 1 | 1 | |||
| 3 | Кронштейн | 6430-5325017 | 1 | 1 | 3 | |||
| 5 | Накладка | 6430-5325050 | 1 | 1 | 5 | |||
| 7 | Накладка повітропроводу | 6430-5325280 | 1 | 1 | 7 | |||
| 10 | Накладка повітропроводу | 6430-5325281 | 1 | 1 | 10 | |||
| 15 | Права нижня частина панелі | 6430-5325014 | 1 | 1 | 15 | |||
| 17 | Нижня частина приладової панелі | 6430-5325015 | 1 | 1 | 17 | |||
| 18 | Тримач | 6430-5325264 | 6 | 6 | 18 | |||
| 19 | Сопло | 6430-8102034 | 10 | 10 | 19 | |||
| 25 | гвинт | 201420 | 4 | 4 | 25 | |||
| 27 | Гвинт М6-6g2х22 | 231608-02 | 8 | 8 | 27 | |||
| 32 | Гвинт М6-6g2х12 | 234653 | 3 | 3 | 32 | |||
| 33 | Гвинт М6-6g2х20 | 234657-10 | 2 | 2 | 33 | |||
| 34 | Гвинт М6-6g2х25 | 373710-01 | 3 | 3 | 34 | |||
| 35 | Диск | 252004 | 8 | 8 | 35 | |||
| 37 | Диск 6L | 252154 | 9 | 9 | 37 | |||
| 38 | Диск | 252174 | 3 | 3 | 38 | |||
| 39 | Гвинт 2-5х2х25-10620 | 373762 | 6 | 6 | 39 |
