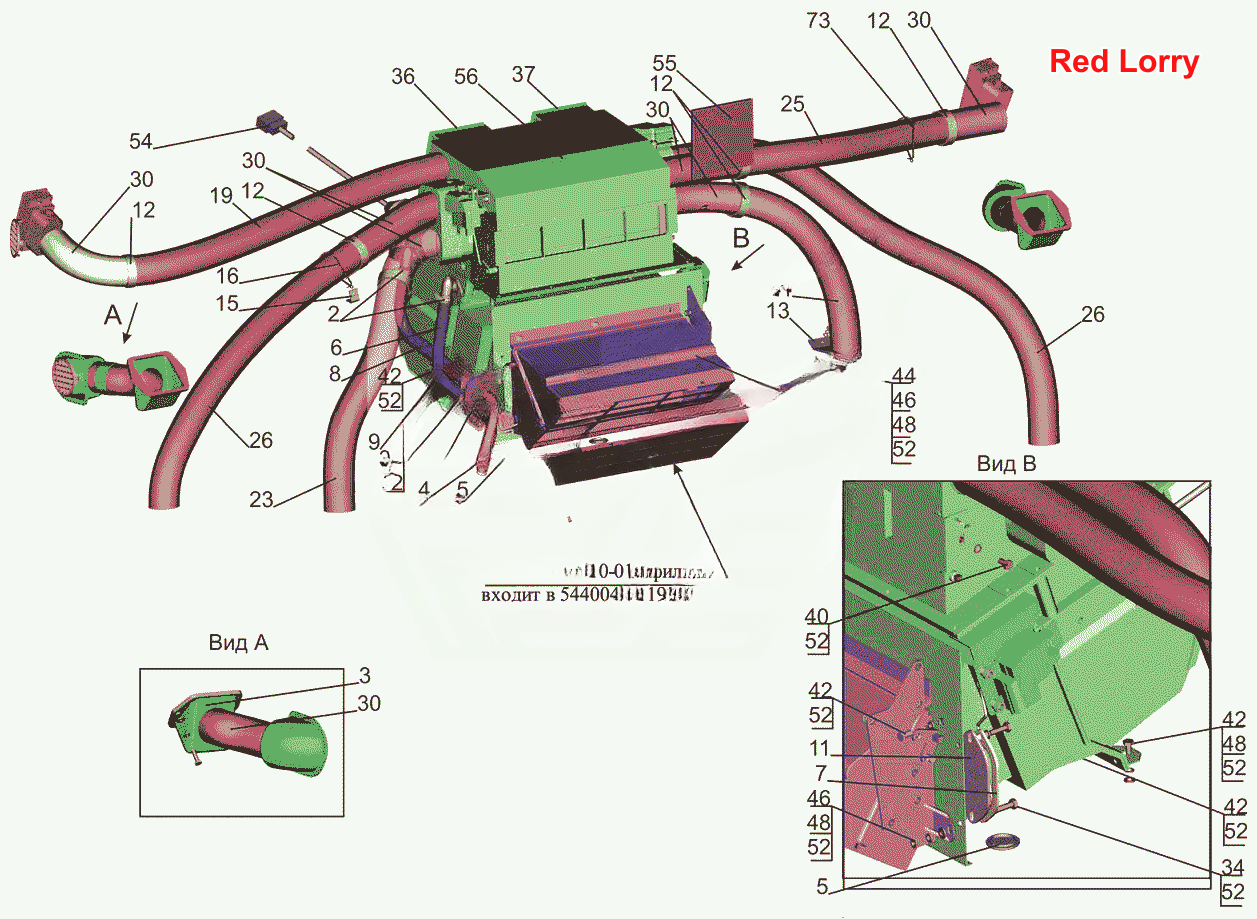

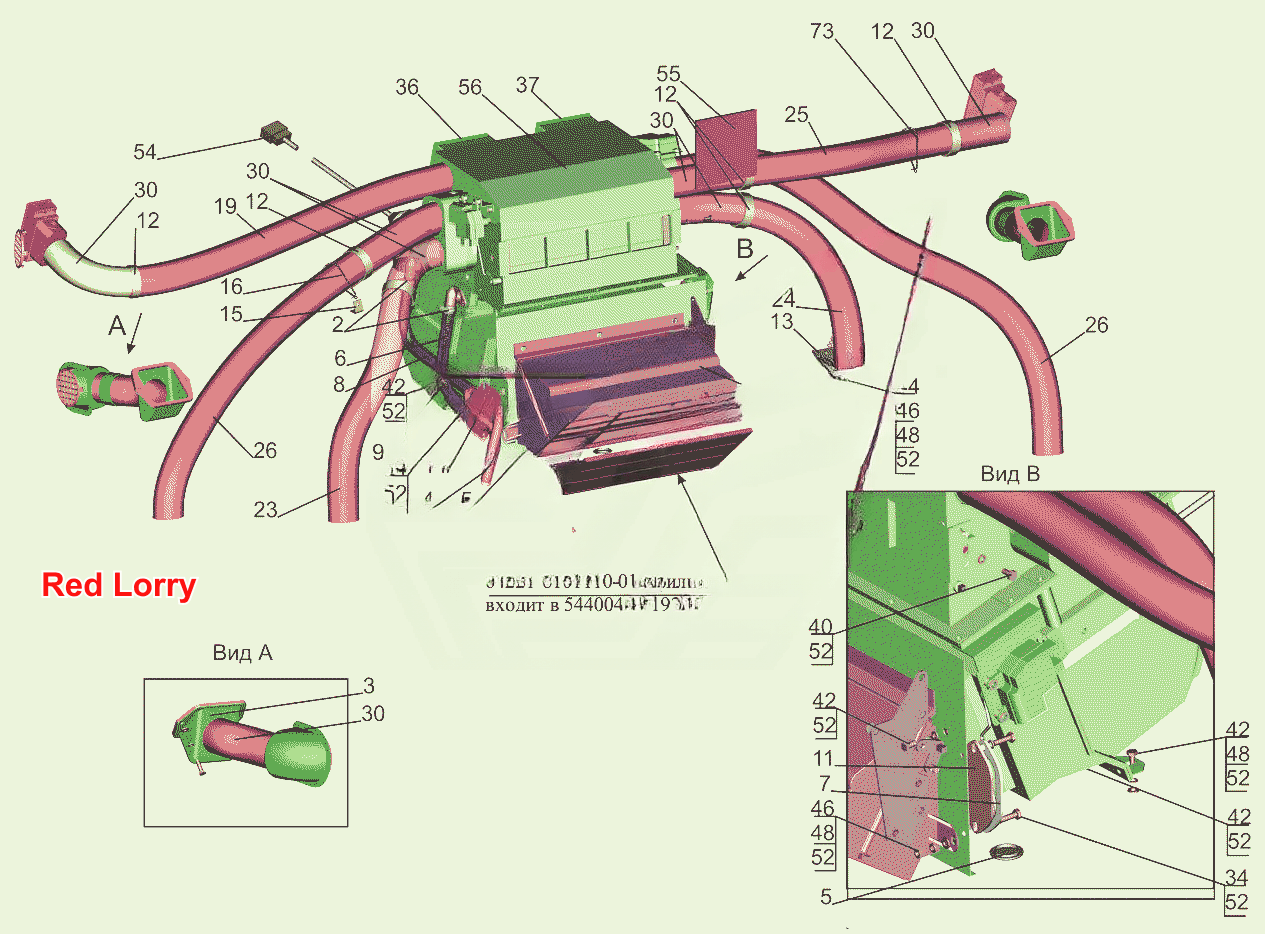

Встановлення обігрівача
100%
Назва деталі
Фільтр
Заводський номер
64221-8101110-011
Кількість на модель
№
Назва деталі
Повітрозабірник
Заводський номер
544004-8119200
Кількість на модель
1
№
1
Назва деталі
Хомут
Заводський номер
6430-8101476
Кількість на модель
4
№
2
Назва деталі
Короб
Заводський номер
6430-8102694
Кількість на модель
2
№
3
Назва деталі
Фланець із трубками
Заводський номер
643008-8101081
Кількість на модель
1
№
4
Назва деталі
Заглушка
Заводський номер
64221-3748048
Кількість на модель
2
№
5
Назва деталі
Запобіжна пружина
Заводський номер
438041-1015067
Кількість на модель
2
№
6
Назва деталі
Накладка
Заводський номер
6430-8101089
Кількість на модель
1
№
7
Назва деталі
Шланг
Заводський номер
5551А2-1014062
Кількість на модель
1
№
8
Назва деталі
Шланг
Заводський номер
643069-8101030
Кількість на модель
1
№
9
Назва деталі
Ущільнювач
Заводський номер
6430-8101100-010
Кількість на модель
1
№
11
Назва деталі
Фіксатор
Заводський номер
6430-8101116
Кількість на модель
12
№
12
Назва деталі
Кронштейн
Заводський номер
6430-8101375
Кількість на модель
1
№
13
Назва деталі
Ущільнювач
Заводський номер
6430-8101100
Кількість на модель
1
№
14
Назва деталі
Кутник відтяжної пружини
Заводський номер
504В-3504046
Кількість на модель
1
№
15
Назва деталі
Хомут для кріплення проводів
Заводський номер
6430-3724625
Кількість на модель
1
№
16
Назва деталі
Шланг
Заводський номер
6430-8102604
Кількість на модель
1
№
19
Назва деталі
Шланг
Заводський номер
6418-8102612
Кількість на модель
1
№
23
Назва деталі
Шланг
Заводський номер
5440-8102612
Кількість на модель
1
№
24
Назва деталі
Шланг
Заводський номер
6430-8102612
Кількість на модель
1
№
25
Назва деталі
Шланг
Заводський номер
6418-8102615
Кількість на модель
2
№
26
Назва деталі
Перехідник
Заводський номер
6430-8104085-010
Кількість на модель
8
№
30
Назва деталі
Болт M6-6gх30
Заводський номер
370536
Кількість на модель
2
№
34
Назва деталі
Ущільнювач
Заводський номер
643008-8101385
Кількість на модель
1
№
36
Назва деталі
Ущільнювач
Заводський номер
643008-8101386
Кількість на модель
1
№
37
Назва деталі
Болт M6-6gх12
Заводський номер
201416
Кількість на модель
2
№
40
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
15
№
42
Назва деталі
Гвинт М6-6g2х20
Заводський номер
234657-10
Кількість на модель
2
№
44
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
2
№
46
Назва деталі
Диск
Заводський номер
2520037
Кількість на модель
17
№
48
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
21
№
52
Назва деталі
З'єднувальна колодка
Заводський номер
4573739008
Кількість на модель
1
№
54
Назва деталі
Встановлення електрообладнання для управління мікрокліматом __NT__0__
Заводський номер
5440-3700103-010
Кількість на модель
1
№
55
Назва деталі
Обігрівач
Заводський номер
643008-8101010
Кількість на модель
1
№
56
Назва деталі
Кабельна стяжка
Заводський номер
TSL-200-S
Кількість на модель
1
№
73
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Фільтр | 64221-8101110-011 | |||||||
| 1 | Повітрозабірник | 544004-8119200 | 1 | 1 | 1 | |||
| 2 | Хомут | 6430-8101476 | 4 | 4 | 2 | |||
| 3 | Короб | 6430-8102694 | 2 | 2 | 3 | |||
| 4 | Фланець із трубками | 643008-8101081 | 1 | 1 | 4 | |||
| 5 | Заглушка | 64221-3748048 | 2 | 2 | 5 | |||
| 6 | Запобіжна пружина | 438041-1015067 | 2 | 2 | 6 | |||
| 7 | Накладка | 6430-8101089 | 1 | 1 | 7 | |||
| 8 | Шланг | 5551А2-1014062 | 1 | 1 | 8 | |||
| 9 | Шланг | 643069-8101030 | 1 | 1 | 9 | |||
| 11 | Ущільнювач | 6430-8101100-010 | 1 | 1 | 11 | |||
| 12 | Фіксатор | 6430-8101116 | 12 | 12 | 12 | |||
| 13 | Кронштейн | 6430-8101375 | 1 | 1 | 13 | |||
| 14 | Ущільнювач | 6430-8101100 | 1 | 1 | 14 | |||
| 15 | Кутник відтяжної пружини | 504В-3504046 | 1 | 1 | 15 | |||
| 16 | Хомут для кріплення проводів | 6430-3724625 | 1 | 1 | 16 | |||
| 19 | Шланг | 6430-8102604 | 1 | 1 | 19 | |||
| 23 | Шланг | 6418-8102612 | 1 | 1 | 23 | |||
| 24 | Шланг | 5440-8102612 | 1 | 1 | 24 | |||
| 25 | Шланг | 6430-8102612 | 1 | 1 | 25 | |||
| 26 | Шланг | 6418-8102615 | 2 | 2 | 26 | |||
| 30 | Перехідник | 6430-8104085-010 | 8 | 8 | 30 | |||
| 34 | Болт M6-6gх30 | 370536 | 2 | 2 | 34 | |||
| 36 | Ущільнювач | 643008-8101385 | 1 | 1 | 36 | |||
| 37 | Ущільнювач | 643008-8101386 | 1 | 1 | 37 | |||
| 40 | Болт M6-6gх12 | 201416 | 2 | 2 | 40 | |||
| 42 | гвинт | 201420 | 15 | 15 | 42 | |||
| 44 | Гвинт М6-6g2х20 | 234657-10 | 2 | 2 | 44 | |||
| 46 | Гайка | 250508 | 2 | 2 | 46 | |||
| 48 | Диск | 2520037 | 17 | 17 | 48 | |||
| 52 | Диск 6L | 252154 | 21 | 21 | 52 | |||
| 54 | З'єднувальна колодка | 4573739008 | 1 | 1 | 54 | |||
| 55 | Встановлення електрообладнання для управління мікрокліматом __NT__0__ | 5440-3700103-010 | 1 | 1 | 55 | |||
| 56 | Обігрівач | 643008-8101010 | 1 | 1 | 56 | |||
| 73 | Кабельна стяжка | TSL-200-S | 1 | 1 | 73 |
