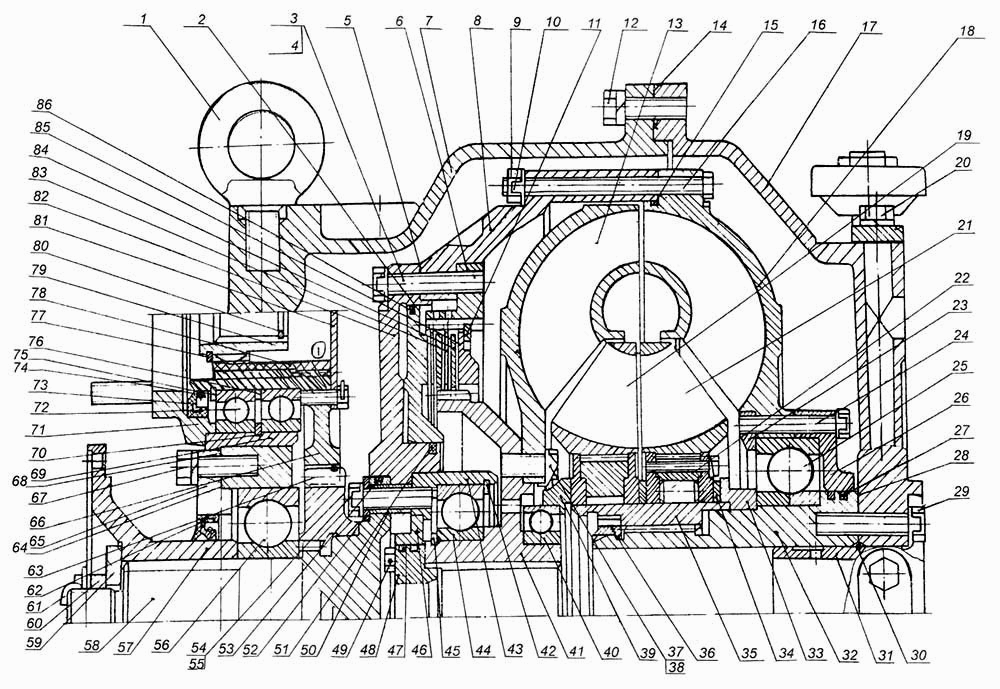

Гідротрансформатор
100%
Назва деталі
Рим- болт
Заводський номер
546-1601290
Кількість на модель
1
№
1
Назва деталі
Поршень
Заводський номер
6507-1709102-10
Кількість на модель
1
№
2
Назва деталі
Замкова скоба
Заводський номер
6507-1709109
Кількість на модель
8
№
3
Назва деталі
Болт M12-6gх55
Заводський номер
201549
Кількість на модель
18
№
4
Назва деталі
Прокладка
Заводський номер
6507-1709142
Кількість на модель
1
№
5
Назва деталі
Вінок
Заводський номер
6507-1709146
Кількість на модель
1
№
6
Назва деталі
Картер
Заводський номер
6507-1709021-10
Кількість на модель
1
№
7
Назва деталі
Кожух
Заводський номер
7505-1709135
Кількість на модель
1
№
8
Назва деталі
Гайка М10-6Н
Заводський номер
250512
Кількість на модель
36
№
9
Назва деталі
Стопорна пластина
Заводський номер
548А-1709096
Кількість на модель
18
№
10
Назва деталі
Стопорне кільце
Заводський номер
7505-1711100
Кількість на модель
1
№
11
Назва деталі
Болт M12-6gх40
Заводський номер
201544
Кількість на модель
20
№
12
Назва деталі
Колесо турбіни
Заводський номер
548А-1709082
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
6507-1709017-10
Кількість на модель
1
№
14
Назва деталі
Ущільнювач
Заводський номер
7505-1709175
Кількість на модель
1
№
15
Назва деталі
Болт M37.001.123-7510x__NT__3__ OST __NT__4__110
Заводський номер
200331
Кількість на модель
36
№
16
Назва деталі
Перехідний картер
Заводський номер
7505-1709012
Кількість на модель
1
№
17
Назва деталі
Колесо насоса
Заводський номер
7548-1709032
Кількість на модель
1
№
18
Назва деталі
Колесо першого реактора
Заводський номер
548А-1709110-01
Кількість на модель
1
№
19
Назва деталі
Болт
Заводський номер
201542
Кількість на модель
8
№
20
Назва деталі
Колесо другого реактора
Заводський номер
7540-1709210
Кількість на модель
1
№
21
Назва деталі
Відеоролик
Заводський номер
12,5х22Н
Кількість на модель
24
№
22
Назва деталі
Кришка підшипника
Заводський номер
7548-1709034-10
Кількість на модель
1
№
23
Назва деталі
Болт M1x25-60, __NT__3__10
Заводський номер
7505-1709069
Кількість на модель
1
№
24
Назва деталі
Пастка ГОСТ
Заводський номер
1176724Л
Кількість на модель
1
№
25
Назва деталі
Пастка
Заводський номер
7505-1709059
Кількість на модель
1
№
26
Назва деталі
Ущільнювальне кільце
Заводський номер
540-1709040
Кількість на модель
2
№
27
Назва деталі
Прокладка
Заводський номер
5507-1709027
Кількість на модель
1
№
28
Назва деталі
Болт M12х6g-55
Заводський номер
7505-1709030
Кількість на модель
4
№
29
Назва деталі
Кільце
Заводський номер
6507-1709060
Кількість на модель
1
№
30
Назва деталі
Втулка
Заводський номер
7505-1709067
Кількість на модель
1
№
31
Назва деталі
Реактивний вал
Заводський номер
7505-1709050
Кількість на модель
1
№
32
Назва деталі
Кільце
Заводський номер
7548-1709230
Кількість на модель
1
№
33
Назва деталі
Плаваюча шайба
Заводський номер
548А-1709178
Кількість на модель
2
№
34
Назва деталі
Маточина реакторів
Заводський номер
7548-1709202
Кількість на модель
1
№
35
Назва деталі
Гайка
Заводський номер
548А-1709132
Кількість на модель
1
№
36
Назва деталі
Стопорна пластина
Заводський номер
6507-1709111
Кількість на модель
12
№
37
Назва деталі
Болт M12-6gх25
Заводський номер
201538
Кількість на модель
12
№
38
Назва деталі
Маточина упорна реактора
Заводський номер
7548-1709086-01
Кількість на модель
1
№
39
Назва деталі
Підшипник ГОСТ
Заводський номер
6-46116Л
Кількість на модель
1
№
40
Назва деталі
Маточини турбіни
Заводський номер
7505-1709087
Кількість на модель
1
№
41
Назва деталі
КІЛЬЦО
Заводський номер
449790
Кількість на модель
1
№
42
Назва деталі
Склянка
Заводський номер
6507-1709093-10
Кількість на модель
1
№
43
Назва деталі
Підшипник
Заводський номер
217К5
Кількість на модель
1
№
44
Назва деталі
Кільце В13940-86 ГОСТ85
Заводський номер
449692
Кількість на модель
1
№
45
Назва деталі
Втулка
Заводський номер
6507-1709098
Кількість на модель
1
№
46
Назва деталі
Кільце ущільнювальне
Заводський номер
535-1501191
Кількість на модель
2
№
47
Назва деталі
Втулка
Заводський номер
6507-1709097
Кількість на модель
1
№
48
Назва деталі
Болт ZM6x30 OST 37.001.122-75
Заводський номер
206468
Кількість на модель
6
№
49
Назва деталі
Втулка
Заводський номер
6507-1709163
Кількість на модель
12
№
50
Назва деталі
Ущільнювальне кільце
Заводський номер
6507-1711078
Кількість на модель
1
№
51
Назва деталі
Кільце
Заводський номер
6507-1709165
Кількість на модель
1
№
52
Назва деталі
Кільце ГОСТ
Заводський номер
155-160-36-2-2
Кількість на модель
1
№
53
Назва деталі
Болт M12х40
Заводський номер
6507-1709106
Кількість на модель
12
№
54
Назва деталі
Замкова скоба
Заводський номер
6507-1709108-01
Кількість на модель
6
№
55
Назва деталі
Підшипник
Заводський номер
314
Кількість на модель
1
№
56
Назва деталі
Фланець
Заводський номер
529А-2402063
Кількість на модель
1
№
57
Назва деталі
Вхідний вал
Заводський номер
7505-1709161
Кількість на модель
1
№
58
Назва деталі
Шайба
Заводський номер
529А-2402066
Кількість на модель
1
№
59
Назва деталі
Горіх
Заводський номер
311701
Кількість на модель
1
№
60
Назва деталі
Шплінт
Заводський номер
258086
Кількість на модель
1
№
61
Назва деталі
Манжета ГОСТ 8752-79
Заводський номер
22-92х120-3
Кількість на модель
1
№
62
Назва деталі
Шестерня
Заводський номер
7505-1709185-10
Кількість на модель
1
№
63
Назва деталі
Прокладка
Заводський номер
6507-1709226
Кількість на модель
1
№
64
Назва деталі
Склянка сальника
Заводський номер
6507-1709227
Кількість на модель
1
№
65
Назва деталі
Шестерня
Заводський номер
7505-1709188-20
Кількість на модель
3
№
66
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
37
№
67
Назва деталі
Прокладка
Заводський номер
6507-1709217
Кількість на модель
3
№
68
Назва деталі
Склянка
Заводський номер
6507-1709195
Кількість на модель
3
№
69
Назва деталі
Кільце В ГОСТ
Заводський номер
449788
Кількість на модель
3
№
70
Назва деталі
Опора
Заводський номер
6507-1709215
Кількість на модель
3
№
71
Назва деталі
Підшипник ГОСТ
Заводський номер
118
Кількість на модель
6
№
72
Назва деталі
Манжета ГОСТ 8752-79
Заводський номер
1,2-90х120-3
Кількість на модель
3
№
73
Назва деталі
Кільце В ГОСТ
Заводський номер
449694
Кількість на модель
3
№
74
Назва деталі
Болт M12-6gх50
Заводський номер
201548
Кількість на модель
9
№
75
Назва деталі
Втулка
Заводський номер
6507-1709191
Кількість на модель
3
№
76
Назва деталі
Кільце В ГОСТ
Заводський номер
449676
Кількість на модель
3
№
77
Назва деталі
Муфта
Заводський номер
6507-1709198
Кількість на модель
№
78
Назва деталі
Муфта
Заводський номер
7505-1709198
Кількість на модель
3
№
79
Назва деталі
Кільце В ГОСТ
Заводський номер
449741
Кількість на модель
3
№
80
Назва деталі
Заглушка
Заводський номер
7505-1709193
Кількість на модель
3
№
81
Назва деталі
Корпус
Заводський номер
7505-1709150
Кількість на модель
1
№
82
Назва деталі
Сталевий диск
Заводський номер
6401-1711092
Кількість на модель
2
№
83
Назва деталі
Металокерамічний диск
Заводський номер
6401-1711095-10
Кількість на модель
2
№
84
Назва деталі
Опорний диск
Заводський номер
6507-1711098
Кількість на модель
1
№
85
Назва деталі
Ущільнювальне кільце
Заводський номер
6507-1709104
Кількість на модель
1
№
86
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рим- болт | 546-1601290 | 1 | 1 | 1 | |||
| 2 | Поршень | 6507-1709102-10 | 1 | 1 | 2 | |||
| 3 | Замкова скоба | 6507-1709109 | 8 | 8 | 3 | |||
| 4 | Болт M12-6gх55 | 201549 | 18 | 18 | 4 | |||
| 5 | Прокладка | 6507-1709142 | 1 | 1 | 5 | |||
| 6 | Вінок | 6507-1709146 | 1 | 1 | 6 | |||
| 7 | Картер | 6507-1709021-10 | 1 | 1 | 7 | |||
| 8 | Кожух | 7505-1709135 | 1 | 1 | 8 | |||
| 9 | Гайка М10-6Н | 250512 | 36 | 36 | 9 | |||
| 10 | Стопорна пластина | 548А-1709096 | 18 | 18 | 10 | |||
| 11 | Стопорне кільце | 7505-1711100 | 1 | 1 | 11 | |||
| 12 | Болт M12-6gх40 | 201544 | 20 | 20 | 12 | |||
| 13 | Колесо турбіни | 548А-1709082 | 1 | 1 | 13 | |||
| 14 | Прокладка | 6507-1709017-10 | 1 | 1 | 14 | |||
| 15 | Ущільнювач | 7505-1709175 | 1 | 1 | 15 | |||
| 16 | Болт M37.001.123-7510x__NT__3__ OST __NT__4__110 | 200331 | 36 | 36 | 16 | |||
| 17 | Перехідний картер | 7505-1709012 | 1 | 1 | 17 | |||
| 18 | Колесо насоса | 7548-1709032 | 1 | 1 | 18 | |||
| 19 | Колесо першого реактора | 548А-1709110-01 | 1 | 1 | 19 | |||
| 20 | Болт | 201542 | 8 | 8 | 20 | |||
| 21 | Колесо другого реактора | 7540-1709210 | 1 | 1 | 21 | |||
| 22 | Відеоролик | 12,5х22Н | 24 | 24 | 22 | |||
| 23 | Кришка підшипника | 7548-1709034-10 | 1 | 1 | 23 | |||
| 24 | Болт M1x25-60, __NT__3__10 | 7505-1709069 | 1 | 1 | 24 | |||
| 25 | Пастка ГОСТ | 1176724Л | 1 | 1 | 25 | |||
| 26 | Пастка | 7505-1709059 | 1 | 1 | 26 | |||
| 27 | Ущільнювальне кільце | 540-1709040 | 2 | 2 | 27 | |||
| 28 | Прокладка | 5507-1709027 | 1 | 1 | 28 | |||
| 29 | Болт M12х6g-55 | 7505-1709030 | 4 | 4 | 29 | |||
| 30 | Кільце | 6507-1709060 | 1 | 1 | 30 | |||
| 31 | Втулка | 7505-1709067 | 1 | 1 | 31 | |||
| 32 | Реактивний вал | 7505-1709050 | 1 | 1 | 32 | |||
| 33 | Кільце | 7548-1709230 | 1 | 1 | 33 | |||
| 34 | Плаваюча шайба | 548А-1709178 | 2 | 2 | 34 | |||
| 35 | Маточина реакторів | 7548-1709202 | 1 | 1 | 35 | |||
| 36 | Гайка | 548А-1709132 | 1 | 1 | 36 | |||
| 37 | Стопорна пластина | 6507-1709111 | 12 | 12 | 37 | |||
| 38 | Болт M12-6gх25 | 201538 | 12 | 12 | 38 | |||
| 39 | Маточина упорна реактора | 7548-1709086-01 | 1 | 1 | 39 | |||
| 40 | Підшипник ГОСТ | 6-46116Л | 1 | 1 | 40 | |||
| 41 | Маточини турбіни | 7505-1709087 | 1 | 1 | 41 | |||
| 42 | КІЛЬЦО | 449790 | 1 | 1 | 42 | |||
| 43 | Склянка | 6507-1709093-10 | 1 | 1 | 43 | |||
| 44 | Підшипник | 217К5 | 1 | 1 | 44 | |||
| 45 | Кільце В13940-86 ГОСТ85 | 449692 | 1 | 1 | 45 | |||
| 46 | Втулка | 6507-1709098 | 1 | 1 | 46 | |||
| 47 | Кільце ущільнювальне | 535-1501191 | 2 | 2 | 47 | |||
| 48 | Втулка | 6507-1709097 | 1 | 1 | 48 | |||
| 49 | Болт ZM6x30 OST 37.001.122-75 | 206468 | 6 | 6 | 49 | |||
| 50 | Втулка | 6507-1709163 | 12 | 12 | 50 | |||
| 51 | Ущільнювальне кільце | 6507-1711078 | 1 | 1 | 51 | |||
| 52 | Кільце | 6507-1709165 | 1 | 1 | 52 | |||
| 53 | Кільце ГОСТ | 155-160-36-2-2 | 1 | 1 | 53 | |||
| 54 | Болт M12х40 | 6507-1709106 | 12 | 12 | 54 | |||
| 55 | Замкова скоба | 6507-1709108-01 | 6 | 6 | 55 | |||
| 56 | Підшипник | 314 | 1 | 1 | 56 | |||
| 57 | Фланець | 529А-2402063 | 1 | 1 | 57 | |||
| 58 | Вхідний вал | 7505-1709161 | 1 | 1 | 58 | |||
| 59 | Шайба | 529А-2402066 | 1 | 1 | 59 | |||
| 60 | Горіх | 311701 | 1 | 1 | 60 | |||
| 61 | Шплінт | 258086 | 1 | 1 | 61 | |||
| 62 | Манжета ГОСТ 8752-79 | 22-92х120-3 | 1 | 1 | 62 | |||
| 63 | Шестерня | 7505-1709185-10 | 1 | 1 | 63 | |||
| 64 | Прокладка | 6507-1709226 | 1 | 1 | 64 | |||
| 65 | Склянка сальника | 6507-1709227 | 1 | 1 | 65 | |||
| 66 | Шестерня | 7505-1709188-20 | 3 | 3 | 66 | |||
| 67 | Диск | 252137 | 37 | 37 | 67 | |||
| 68 | Прокладка | 6507-1709217 | 3 | 3 | 68 | |||
| 69 | Склянка | 6507-1709195 | 3 | 3 | 69 | |||
| 70 | Кільце В ГОСТ | 449788 | 3 | 3 | 70 | |||
| 71 | Опора | 6507-1709215 | 3 | 3 | 71 | |||
| 72 | Підшипник ГОСТ | 118 | 6 | 6 | 72 | |||
| 73 | Манжета ГОСТ 8752-79 | 1,2-90х120-3 | 3 | 3 | 73 | |||
| 74 | Кільце В ГОСТ | 449694 | 3 | 3 | 74 | |||
| 75 | Болт M12-6gх50 | 201548 | 9 | 9 | 75 | |||
| 76 | Втулка | 6507-1709191 | 3 | 3 | 76 | |||
| 77 | Кільце В ГОСТ | 449676 | 3 | 3 | 77 | |||
| 78 | Муфта | 6507-1709198 | 78 | |||||
| 79 | Муфта | 7505-1709198 | 3 | 3 | 79 | |||
| 80 | Кільце В ГОСТ | 449741 | 3 | 3 | 80 | |||
| 81 | Заглушка | 7505-1709193 | 3 | 3 | 81 | |||
| 82 | Корпус | 7505-1709150 | 1 | 1 | 82 | |||
| 83 | Сталевий диск | 6401-1711092 | 2 | 2 | 83 | |||
| 84 | Металокерамічний диск | 6401-1711095-10 | 2 | 2 | 84 | |||
| 85 | Опорний диск | 6507-1711098 | 1 | 1 | 85 | |||
| 86 | Ущільнювальне кільце | 6507-1709104 | 1 | 1 | 86 |
