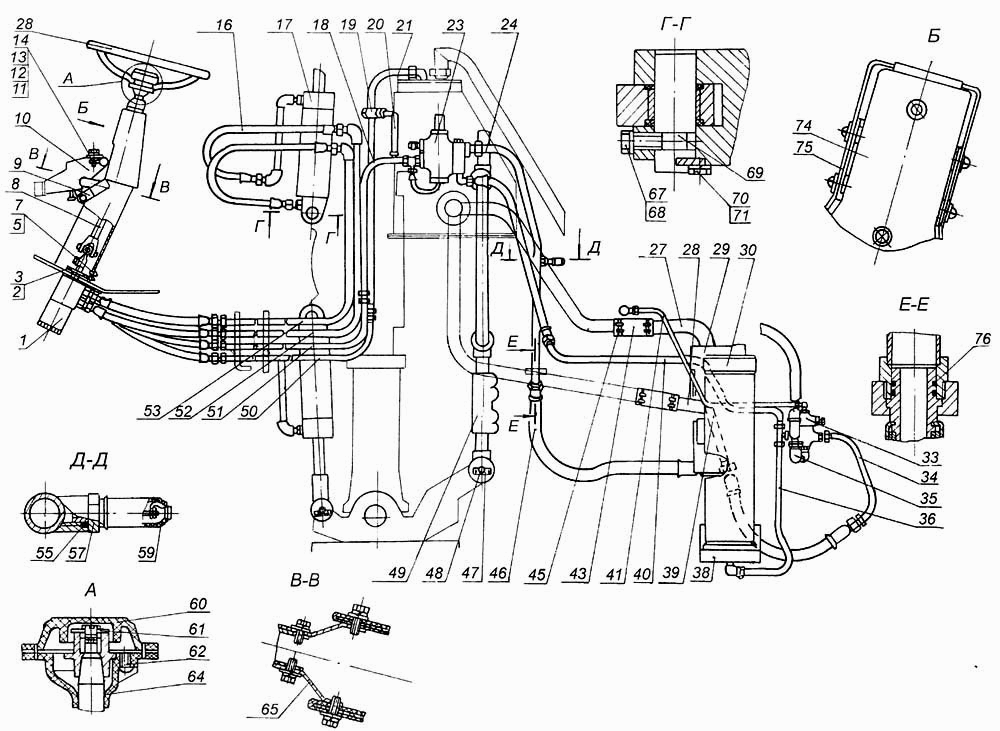

Схема встановлення рульового управління 7505-3400001-10
100%
Назва деталі
Гідравлічне кермо з арматурою
Заводський номер
7505-3400005
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
201495
Кількість на модель
14
№
2
Назва деталі
Шайба
Заводський номер
252136
Кількість на модель
20
№
3
Шайба пружинна 10 (гровер) оцинкована 1/05168/77
Виробник
RedLorry
Ціна
0.61 ₴
Наявність
В наявності
Заводський номер
1/05168/77
Назва деталі
Гвинт
Заводський номер
220109
Кількість на модель
9
№
5
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
13
№
7
Назва деталі
Вал карданний
Заводський номер
7505-3401300
Кількість на модель
1
№
8
Назва деталі
Ручка
Заводський номер
5336-3403090-10
Кількість на модель
1
№
9
Назва деталі
Кронштейн із колонкою
Заводський номер
7505-3403008
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
252005
Кількість на модель
8
№
11
Назва деталі
Диск 8T
Заводський номер
252135
Кількість на модель
4
№
12
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Гайка
Заводський номер
250510
Кількість на модель
4
№
13
Гайка М8х1,25х8 S13 обміднена 406.1008102 250510, ГАЗ/КАМАЗ випускний колектор
Виробник
RedLorry
Ціна
9.5 ₴
Наявність
В наявності
Заводський номер
406.1008102 250510
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
4
№
14
Назва деталі
Рульове колесо в зборі
Заводський номер
5320-3402015-01
Кількість на модель
1
№
15
Назва деталі
Шланг високого тиску
Заводський номер
529В-3408040-03
Кількість на модель
9
№
16
Назва деталі
Гідроциліндр з арматурою
Заводський номер
7505-3405005
Кількість на модель
2
№
17
Назва деталі
Нагнітальний гідропровід
Заводський номер
7505-3408034
Кількість на модель
1
№
18
Назва деталі
Клапан з арматурою
Заводський номер
7505-3406005
Кількість на модель
1
№
19
Назва деталі
Зливний гідропровід
Заводський номер
7505-3408070
Кількість на модель
1
№
20
Назва деталі
Зливний гідропровід
Заводський номер
7505-3408050
Кількість на модель
1
№
21
Назва деталі
Пріоритетний клапан з арматурою
Заводський номер
7505-3435005-10
Кількість на модель
1
№
23
Назва деталі
Нагнітальний гідропровід
Заводський номер
7505-3408028-10
Кількість на модель
1
№
24
Назва деталі
Патрубок с фланцем
Заводський номер
7505-3407014
Кількість на модель
1
№
27
Назва деталі
Патрубок с фланцем
Заводський номер
7505-3407010
Кількість на модель
1
№
28
Назва деталі
NS 100A3 OST 23.19.2-88
Заводський номер
НШ 100А3 ОСТ 23.19.2-88
Кількість на модель
2
№
29
Назва деталі
Пневмогідроакумулятор з арматурою __NT__0__
Заводський номер
7406-3415005
Кількість на модель
1
№
30
Назва деталі
Зарядний блок з арматурою
Заводський номер
7505-3428005-10
Кількість на модель
1
№
33
Назва деталі
Нагнітальний гідропровід
Заводський номер
7505-3408084
Кількість на модель
1
№
34
Назва деталі
Гідропровід розподільника
Заводський номер
7505-3408122
Кількість на модель
1
№
35
Назва деталі
Гідропровід пневмогідроакумулятора
Заводський номер
7505-34080115
Кількість на модель
1
№
36
Назва деталі
Кронштейн у зборі
Заводський номер
7505-3415024
Кількість на модель
1
№
38
Назва деталі
Нагнітальний гідропровід із фланцем
Заводський номер
7505-3408080
Кількість на модель
1
№
39
Назва деталі
Верхній гідропровід гідроакумулятора
Заводський номер
7505-3408118-10
Кількість на модель
1
№
40
Назва деталі
Зливний гідропровід
Заводський номер
7505-3408124
Кількість на модель
1
№
41
Назва деталі
Рукав всмоктувальний
Заводський номер
7405-3408010
Кількість на модель
2
№
43
Назва деталі
Хомут
Заводський номер
5607-8609026
Кількість на модель
4
№
45
Назва деталі
Рукав високого тиску
Заводський номер
7405-3408080
Кількість на модель
2
№
46
Назва деталі
Стопор
Заводський номер
7505-3405256
Кількість на модель
6
№
47
Назва деталі
Палець
Заводський номер
7505-3405248
Кількість на модель
4
№
48
Назва деталі
Тяга рульової трапеції
Заводський номер
6507-3414050
Кількість на модель
1
№
49
Назва деталі
Нижній гідропровід
Заводський номер
7505-3408058
Кількість на модель
1
№
50
Назва деталі
Верхній гідропровід
Заводський номер
7505-3408062
Кількість на модель
1
№
51
Назва деталі
Зливний гідропровід
Заводський номер
7505-3408054
Кількість на модель
1
№
52
Назва деталі
Нагнітальний гідропровід
Заводський номер
7505-3408038
Кількість на модель
1
№
53
Назва деталі
КІЛЬЦО
Заводський номер
015-019-25-2-2
Кількість на модель
1
№
55
Назва деталі
Датчик
Заводський номер
7406-3438010
Кількість на модель
1
№
57
Назва деталі
Захисний ковпачок
Заводський номер
5320-3827026
Кількість на модель
1
№
59
Назва деталі
Кришка
Заводський номер
5336-3402061
Кількість на модель
1
№
60
Назва деталі
Фіксатор
Заводський номер
5336-3403081-02
Кількість на модель
1
№
61
Назва деталі
Гвинт М85-6gх__NT__2__
Заводський номер
220076
Кількість на модель
3
№
62
Назва деталі
-
Заводський номер
5336-3402064
Кількість на модель
1
№
64
Назва деталі
Сережка
Заводський номер
7505-3444242
Кількість на модель
2
№
65
Назва деталі
Стопорний болт
Заводський номер
445091
Кількість на модель
2
№
67
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
40
№
68
Назва деталі
Палець
Заводський номер
7505-3405252
Кількість на модель
2
№
69
Назва деталі
гвинт
Заводський номер
206576
Кількість на модель
4
№
70
Назва деталі
Шплінт х
Заводський номер
258284
Кількість на модель
2
№
71
Назва деталі
-
Заводський номер
5336-3444240
Кількість на модель
1
№
74
Назва деталі
Кришка
Заводський номер
5336-3444236
Кількість на модель
1
№
75
Назва деталі
Кільце
Заводський номер
030-034-25-2-2
Кількість на модель
6
№
76
Назва деталі
КІЛЬЦО
Заводський номер
016-019-19-2-2
Кількість на модель
30
№
77
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Гідравлічне кермо з арматурою | 7505-3400005 | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | гвинт | 201495 | 14 | 14 | 2 | |||||||||||||||||||||
| 3 | Шайба | 252136 | 20 | 20 | 3 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 5 | Гвинт | 220109 | 9 | 9 | 5 | |||||||||||||||||||||
| 7 | Диск | 252004 | 13 | 13 | 7 | |||||||||||||||||||||
| 8 | Вал карданний | 7505-3401300 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Ручка | 5336-3403090-10 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Кронштейн із колонкою | 7505-3403008 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Диск | 252005 | 8 | 8 | 11 | |||||||||||||||||||||
| 12 | Диск 8T | 252135 | 4 | 4 | 12 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 13 | Гайка | 250510 | 4 | 4 | 13 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 14 | Болт M8-6gх20 | 201456 | 4 | 4 | 14 | |||||||||||||||||||||
| 15 | Рульове колесо в зборі | 5320-3402015-01 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Шланг високого тиску | 529В-3408040-03 | 9 | 9 | 16 | |||||||||||||||||||||
| 17 | Гідроциліндр з арматурою | 7505-3405005 | 2 | 2 | 17 | |||||||||||||||||||||
| 18 | Нагнітальний гідропровід | 7505-3408034 | 1 | 1 | 18 | |||||||||||||||||||||
| 19 | Клапан з арматурою | 7505-3406005 | 1 | 1 | 19 | |||||||||||||||||||||
| 20 | Зливний гідропровід | 7505-3408070 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Зливний гідропровід | 7505-3408050 | 1 | 1 | 21 | |||||||||||||||||||||
| 23 | Пріоритетний клапан з арматурою | 7505-3435005-10 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Нагнітальний гідропровід | 7505-3408028-10 | 1 | 1 | 24 | |||||||||||||||||||||
| 27 | Патрубок с фланцем | 7505-3407014 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Патрубок с фланцем | 7505-3407010 | 1 | 1 | 28 | |||||||||||||||||||||
| 29 | NS 100A3 OST 23.19.2-88 | НШ 100А3 ОСТ 23.19.2-88 | 2 | 2 | 29 | |||||||||||||||||||||
| 30 | Пневмогідроакумулятор з арматурою __NT__0__ | 7406-3415005 | 1 | 1 | 30 | |||||||||||||||||||||
| 33 | Зарядний блок з арматурою | 7505-3428005-10 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Нагнітальний гідропровід | 7505-3408084 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Гідропровід розподільника | 7505-3408122 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Гідропровід пневмогідроакумулятора | 7505-34080115 | 1 | 1 | 36 | |||||||||||||||||||||
| 38 | Кронштейн у зборі | 7505-3415024 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Нагнітальний гідропровід із фланцем | 7505-3408080 | 1 | 1 | 39 | |||||||||||||||||||||
| 40 | Верхній гідропровід гідроакумулятора | 7505-3408118-10 | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Зливний гідропровід | 7505-3408124 | 1 | 1 | 41 | |||||||||||||||||||||
| 43 | Рукав всмоктувальний | 7405-3408010 | 2 | 2 | 43 | |||||||||||||||||||||
| 45 | Хомут | 5607-8609026 | 4 | 4 | 45 | |||||||||||||||||||||
| 46 | Рукав високого тиску | 7405-3408080 | 2 | 2 | 46 | |||||||||||||||||||||
| 47 | Стопор | 7505-3405256 | 6 | 6 | 47 | |||||||||||||||||||||
| 48 | Палець | 7505-3405248 | 4 | 4 | 48 | |||||||||||||||||||||
| 49 | Тяга рульової трапеції | 6507-3414050 | 1 | 1 | 49 | |||||||||||||||||||||
| 50 | Нижній гідропровід | 7505-3408058 | 1 | 1 | 50 | |||||||||||||||||||||
| 51 | Верхній гідропровід | 7505-3408062 | 1 | 1 | 51 | |||||||||||||||||||||
| 52 | Зливний гідропровід | 7505-3408054 | 1 | 1 | 52 | |||||||||||||||||||||
| 53 | Нагнітальний гідропровід | 7505-3408038 | 1 | 1 | 53 | |||||||||||||||||||||
| 55 | КІЛЬЦО | 015-019-25-2-2 | 1 | 1 | 55 | |||||||||||||||||||||
| 57 | Датчик | 7406-3438010 | 1 | 1 | 57 | |||||||||||||||||||||
| 59 | Захисний ковпачок | 5320-3827026 | 1 | 1 | 59 | |||||||||||||||||||||
| 60 | Кришка | 5336-3402061 | 1 | 1 | 60 | |||||||||||||||||||||
| 61 | Фіксатор | 5336-3403081-02 | 1 | 1 | 61 | |||||||||||||||||||||
| 62 | Гвинт М85-6gх__NT__2__ | 220076 | 3 | 3 | 62 | |||||||||||||||||||||
| 64 | - | 5336-3402064 | 1 | 1 | 64 | |||||||||||||||||||||
| 65 | Сережка | 7505-3444242 | 2 | 2 | 65 | |||||||||||||||||||||
| 67 | Стопорний болт | 445091 | 2 | 2 | 67 | |||||||||||||||||||||
| 68 | Диск | 252137 | 40 | 40 | 68 | |||||||||||||||||||||
| 69 | Палець | 7505-3405252 | 2 | 2 | 69 | |||||||||||||||||||||
| 70 | гвинт | 206576 | 4 | 4 | 70 | |||||||||||||||||||||
| 71 | Шплінт х | 258284 | 2 | 2 | 71 | |||||||||||||||||||||
| 74 | - | 5336-3444240 | 1 | 1 | 74 | |||||||||||||||||||||
| 75 | Кришка | 5336-3444236 | 1 | 1 | 75 | |||||||||||||||||||||
| 76 | Кільце | 030-034-25-2-2 | 6 | 6 | 76 | |||||||||||||||||||||
| 77 | КІЛЬЦО | 016-019-19-2-2 | 30 | 30 | 77 | |||||||||||||||||||||
