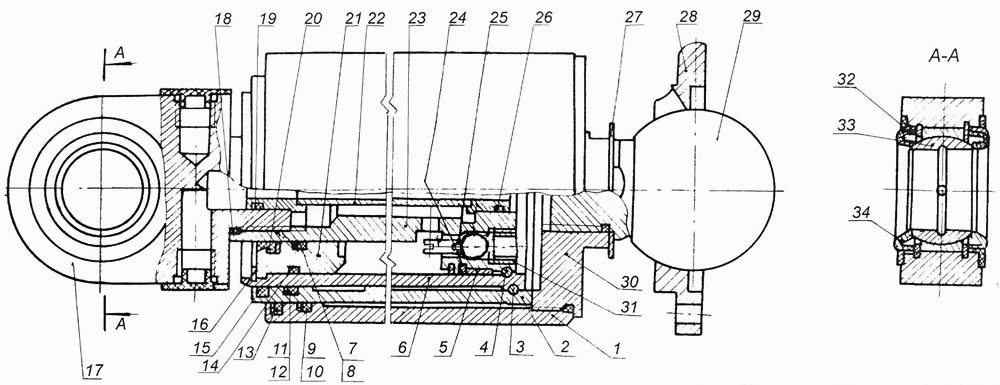

Циліндр механізму перекидання 540А-8603009-20
100%
Назва деталі
Циліндр
Заводський номер
540А-8603009-20
Кількість на модель
2
№
Назва деталі
Перша труба циліндра
Заводський номер
540-8603014-20
Кількість на модель
1
№
1
Назва деталі
Трубка циліндра
Заводський номер
540-8603030-20
Кількість на модель
1
№
2
Назва деталі
Обмежувальне кільце
Заводський номер
540-8603548
Кількість на модель
1
№
3
Назва деталі
Обмежувальне кільце
Заводський номер
540-8603085
Кількість на модель
1
№
4
Назва деталі
Направляюче кільце
Заводський номер
540-8603046-10
Кількість на модель
1
№
5
Назва деталі
Труба циліндра
Заводський номер
540-8603064-20
Кількість на модель
1
№
6
Назва деталі
Захисна шайба
Заводський номер
540-8603089
Кількість на модель
1
№
7
Назва деталі
Кільце
Заводський номер
080-090-58-2-2
Кількість на модель
1
№
8
Назва деталі
Захисна шайба
Заводський номер
540-8603091
Кількість на модель
1
№
9
Назва деталі
Кільце ГОСТ
Заводський номер
170-180-58-2-2
Кількість на модель
2
№
10
Назва деталі
Захисна шайба
Заводський номер
540-8603090
Кількість на модель
1
№
11
Назва деталі
Кільце ГОСТ
Заводський номер
145-155-58-2-2
Кількість на модель
1
№
12
Назва деталі
Запобіжне кільце
Заводський номер
540-8603569-10
Кількість на модель
1
№
13
Назва деталі
Кільце- - -
Заводський номер
115-125-58-2-2
Кількість на модель
1
№
14
Назва деталі
Запобіжне кільце
Заводський номер
540-8603546-10
Кількість на модель
1
№
15
Назва деталі
Кільце стопорне
Заводський номер
540-8603076-10
Кількість на модель
1
№
16
Назва деталі
Головка циліндра
Заводський номер
540А-8603026
Кількість на модель
1
№
17
Назва деталі
КІЛЬЦО
Заводський номер
056-062-36-2-2
Кількість на модель
2
№
18
Назва деталі
Кільце
Заводський номер
027-032-30-2-2
Кількість на модель
2
№
19
Назва деталі
Запобіжне кільце
Заводський номер
540-8603517-10
Кількість на модель
1
№
20
Назва деталі
Втулка штока циліндра
Заводський номер
540-8603071-20
Кількість на модель
1
№
21
Назва деталі
Трубка циліндра
Заводський номер
540-8603100-20
Кількість на модель
1
№
22
Назва деталі
Шток із поршнем
Заводський номер
540А-8603043-11
Кількість на модель
1
№
23
Назва деталі
Поршневе кільце
Заводський номер
14.04.109-А
Кількість на модель
№
24
Назва деталі
Штовхач
Заводський номер
540-8603051-20
Кількість на модель
1
№
25
Назва деталі
Стопорне кільце головки
Заводський номер
540-8603126
Кількість на модель
1
№
27
Назва деталі
Кришка верхньої опори
Заводський номер
540-8603225-10
Кількість на модель
1
№
28
Назва деталі
Верхня головка циліндра
Заводський номер
540-8603025-20
Кількість на модель
1
№
29
Назва деталі
Кришка
Заводський номер
540-8603058
Кількість на модель
1
№
30
Назва деталі
Гніздо клапана
Заводський номер
540-8603050-10
Кількість на модель
1
№
31
Назва деталі
Сальник
Заводський номер
540-2917454-12
Кількість на модель
2
№
32
Назва деталі
Подшипник
Заводський номер
ШСЛ-60К
Кількість на модель
1
№
33
Назва деталі
Опорне кільце
Заводський номер
6441-2907459
Кількість на модель
2
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Циліндр | 540А-8603009-20 | 2 | 2 | |||||
| 1 | Перша труба циліндра | 540-8603014-20 | 1 | 1 | 1 | |||
| 2 | Трубка циліндра | 540-8603030-20 | 1 | 1 | 2 | |||
| 3 | Обмежувальне кільце | 540-8603548 | 1 | 1 | 3 | |||
| 4 | Обмежувальне кільце | 540-8603085 | 1 | 1 | 4 | |||
| 5 | Направляюче кільце | 540-8603046-10 | 1 | 1 | 5 | |||
| 6 | Труба циліндра | 540-8603064-20 | 1 | 1 | 6 | |||
| 7 | Захисна шайба | 540-8603089 | 1 | 1 | 7 | |||
| 8 | Кільце | 080-090-58-2-2 | 1 | 1 | 8 | |||
| 9 | Захисна шайба | 540-8603091 | 1 | 1 | 9 | |||
| 10 | Кільце ГОСТ | 170-180-58-2-2 | 2 | 2 | 10 | |||
| 11 | Захисна шайба | 540-8603090 | 1 | 1 | 11 | |||
| 12 | Кільце ГОСТ | 145-155-58-2-2 | 1 | 1 | 12 | |||
| 13 | Запобіжне кільце | 540-8603569-10 | 1 | 1 | 13 | |||
| 14 | Кільце- - - | 115-125-58-2-2 | 1 | 1 | 14 | |||
| 15 | Запобіжне кільце | 540-8603546-10 | 1 | 1 | 15 | |||
| 16 | Кільце стопорне | 540-8603076-10 | 1 | 1 | 16 | |||
| 17 | Головка циліндра | 540А-8603026 | 1 | 1 | 17 | |||
| 18 | КІЛЬЦО | 056-062-36-2-2 | 2 | 2 | 18 | |||
| 19 | Кільце | 027-032-30-2-2 | 2 | 2 | 19 | |||
| 20 | Запобіжне кільце | 540-8603517-10 | 1 | 1 | 20 | |||
| 21 | Втулка штока циліндра | 540-8603071-20 | 1 | 1 | 21 | |||
| 22 | Трубка циліндра | 540-8603100-20 | 1 | 1 | 22 | |||
| 23 | Шток із поршнем | 540А-8603043-11 | 1 | 1 | 23 | |||
| 24 | Поршневе кільце | 14.04.109-А | 24 | |||||
| 25 | Штовхач | 540-8603051-20 | 1 | 1 | 25 | |||
| 27 | Стопорне кільце головки | 540-8603126 | 1 | 1 | 27 | |||
| 28 | Кришка верхньої опори | 540-8603225-10 | 1 | 1 | 28 | |||
| 29 | Верхня головка циліндра | 540-8603025-20 | 1 | 1 | 29 | |||
| 30 | Кришка | 540-8603058 | 1 | 1 | 30 | |||
| 31 | Гніздо клапана | 540-8603050-10 | 1 | 1 | 31 | |||
| 32 | Сальник | 540-2917454-12 | 2 | 2 | 32 | |||
| 33 | Подшипник | ШСЛ-60К | 1 | 1 | 33 | |||
| 34 | Опорне кільце | 6441-2907459 | 2 | 2 | 34 |
