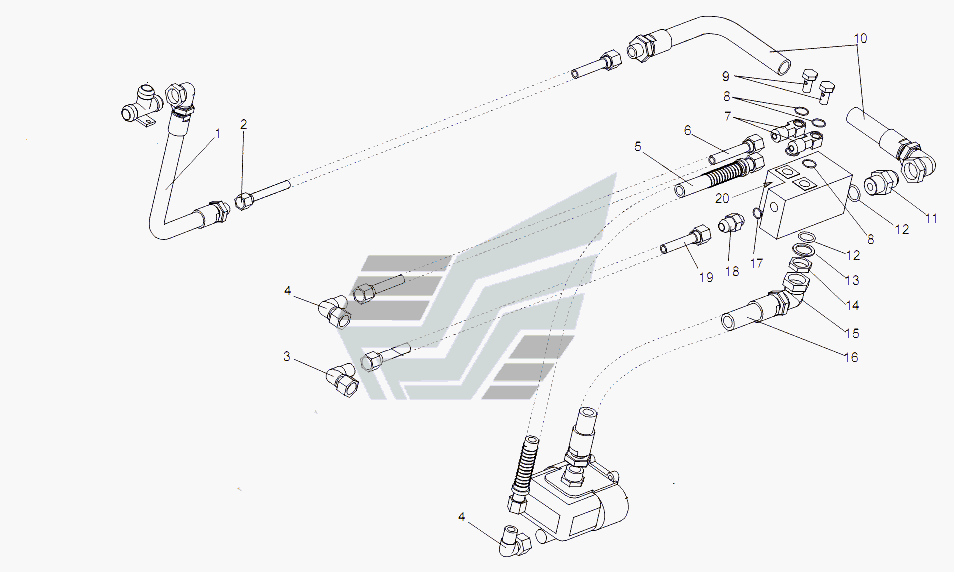

Монтаж трубопроводів блоку клапанів
100%
Назва деталі
Шланг
Заводський номер
547А-1719195
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
69237-3408108-20
Кількість на модель
1
№
2
Назва деталі
Кутник
Заводський номер
402804
Кількість на модель
2
№
3
Назва деталі
Кутовий перехідник
Заводський номер
7917-3408080
Кількість на модель
2
№
4
Назва деталі
Шланг підсилювача
Заводський номер
543-3408040
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
69237-3408071
Кількість на модель
1
№
6
Назва деталі
Наконечник
Заводський номер
79191-3408016
Кількість на модель
2
№
7
Назва деталі
Кільце
Заводський номер
0000-1015739
Кількість на модель
4
№
8
Назва деталі
Болт наконечника
Заводський номер
79191-3408017
Кількість на модель
2
№
9
Назва деталі
Шланг
Заводський номер
547А-1719245-01
Кількість на модель
1
№
10
Назва деталі
Штуцер
Заводський номер
404332
Кількість на модель
1
№
11
Назва деталі
Кільце
Заводський номер
0000-1903747
Кількість на модель
2
№
12
Назва деталі
Фторопластова шайба __NT__0__
Заводський номер
69237-3408094
Кількість на модель
1
№
13
Назва деталі
Гайка М33х1,5-6Н
Заводський номер
375048
Кількість на модель
1
№
14
Назва деталі
Кутник з отвором для кріплення
Заводський номер
69237-3408080
Кількість на модель
1
№
15
Назва деталі
Шланг
Заводський номер
547А-1719065-01
Кількість на модель
1
№
16
Назва деталі
Кільце
Заводський номер
0000-3408731
Кількість на модель
1
№
17
Назва деталі
Штуцер
Заводський номер
379884
Кількість на модель
1
№
18
Назва деталі
Трубопровід
Заводський номер
69237-3408086
Кількість на модель
1
№
19
Назва деталі
Блок клапанів
Заводський номер
6923-3420010-10
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг | 547А-1719195 | 1 | 1 | 1 | |||
| 2 | Трубопровід | 69237-3408108-20 | 1 | 1 | 2 | |||
| 3 | Кутник | 402804 | 2 | 2 | 3 | |||
| 4 | Кутовий перехідник | 7917-3408080 | 2 | 2 | 4 | |||
| 5 | Шланг підсилювача | 543-3408040 | 1 | 1 | 5 | |||
| 6 | Трубопровід | 69237-3408071 | 1 | 1 | 6 | |||
| 7 | Наконечник | 79191-3408016 | 2 | 2 | 7 | |||
| 8 | Кільце | 0000-1015739 | 4 | 4 | 8 | |||
| 9 | Болт наконечника | 79191-3408017 | 2 | 2 | 9 | |||
| 10 | Шланг | 547А-1719245-01 | 1 | 1 | 10 | |||
| 11 | Штуцер | 404332 | 1 | 1 | 11 | |||
| 12 | Кільце | 0000-1903747 | 2 | 2 | 12 | |||
| 13 | Фторопластова шайба __NT__0__ | 69237-3408094 | 1 | 1 | 13 | |||
| 14 | Гайка М33х1,5-6Н | 375048 | 1 | 1 | 14 | |||
| 15 | Кутник з отвором для кріплення | 69237-3408080 | 1 | 1 | 15 | |||
| 16 | Шланг | 547А-1719065-01 | 1 | 1 | 16 | |||
| 17 | Кільце | 0000-3408731 | 1 | 1 | 17 | |||
| 18 | Штуцер | 379884 | 1 | 1 | 18 | |||
| 19 | Трубопровід | 69237-3408086 | 1 | 1 | 19 | |||
| 20 | Блок клапанів | 6923-3420010-10 | 1 | 1 | 20 |
