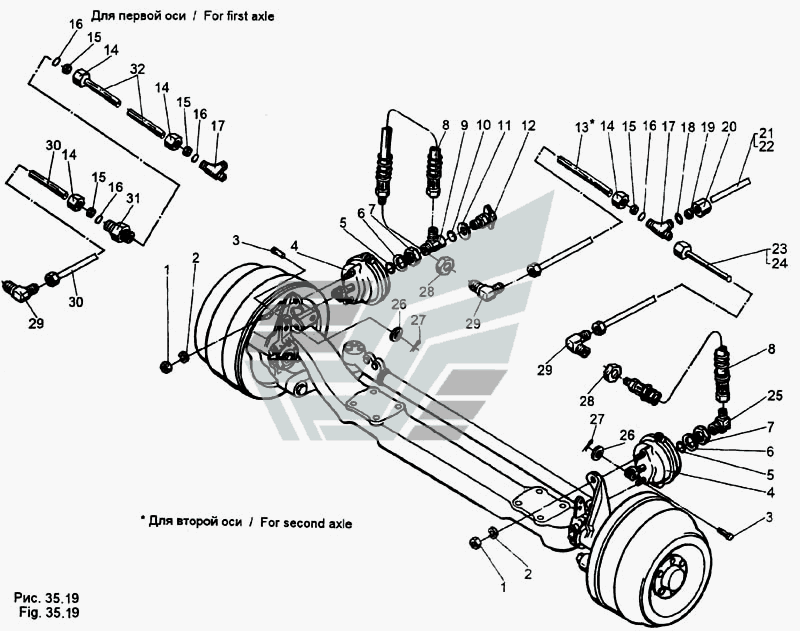

Кріплення передніх гальмівних камер і трубопроводів
100%
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250561
Кількість на модель
8
№
1
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
8
№
2
Назва деталі
Палець 12х40
Заводський номер
260089
Кількість на модель
4
№
3
Назва деталі
Гальмівна камера
Заводський номер
100-3519210-01
Кількість на модель
4
№
4
Назва деталі
Кільце
Заводський номер
0000-1308725
Кількість на модель
4
№
5
Назва деталі
Диск
Заводський номер
375960
Кількість на модель
4
№
6
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636
Кількість на модель
4
№
7
Назва деталі
Шланг
Заводський номер
6923-3506114
Кількість на модель
4
№
8
Назва деталі
Трійник
Заводський номер
403068
Кількість на модель
2
№
9
Назва деталі
Кільце
Заводський номер
0000-3515733
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
376145
Кількість на модель
2
№
11
Назва деталі
Клапан контрольного виходу
Заводський номер
13-3515310-10
Кількість на модель
2
№
12
Назва деталі
Трубопровід L=1800 мм
Заводський номер
69237-3506238
Кількість на модель
1
№
13
Назва деталі
Накидна гайка
Заводський номер
405641
Кількість на модель
10
№
14
Назва деталі
Муфта
Заводський номер
379254
Кількість на модель
10
№
15
Назва деталі
Кільце
Заводський номер
0000-3506717
Кількість на модель
10
№
16
Назва деталі
Трійник
Заводський номер
403112
Кількість на модель
2
№
17
Назва деталі
Кільце
Заводський номер
0000-1602722
Кількість на модель
2
№
18
Назва деталі
Муфта
Заводський номер
379256
Кількість на модель
2
№
19
Назва деталі
Накидна гайка
Заводський номер
405674
Кількість на модель
2
№
20
Назва деталі
Трубопровід L=1100 мм
Заводський номер
69237-3506225
Кількість на модель
1
№
21
Назва деталі
Трубопровід L=1800 мм
Заводський номер
69237-3506236
Кількість на модель
1
№
22
Назва деталі
Трубопровід L=1950 мм
Заводський номер
69237-3506233
Кількість на модель
1
№
23
Назва деталі
Трубопровід L=1000 мм
Заводський номер
69237-3506237
Кількість на модель
1
№
24
Назва деталі
Кутник
Заводський номер
402769
Кількість на модель
2
№
25
Назва деталі
Диск
Заводський номер
252007
Кількість на модель
4
№
26
Назва деталі
Шплінт 4х25
Заводський номер
258053
Кількість на модель
4
№
27
Назва деталі
Гайка М20х1,5-6Н
Заводський номер
250640
Кількість на модель
4
№
28
Назва деталі
Ніпель
Заводський номер
200-3506078-Б
Кількість на модель
4
№
29
Назва деталі
Трубопровід L=1150 мм
Заводський номер
69237-3506232
Кількість на модель
1
№
30
Назва деталі
Ніпель
Заводський номер
379002
Кількість на модель
2
№
31
Назва деталі
Трубопровід L=2000 мм
Заводський номер
69237-3506228
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М16х1,5-6Н | 250561 | 8 | 8 | 1 | |||
| 2 | Шайба 16.ОТ | 252139 | 8 | 8 | 2 | |||
| 3 | Палець 12х40 | 260089 | 4 | 4 | 3 | |||
| 4 | Гальмівна камера | 100-3519210-01 | 4 | 4 | 4 | |||
| 5 | Кільце | 0000-1308725 | 4 | 4 | 5 | |||
| 6 | Диск | 375960 | 4 | 4 | 6 | |||
| 7 | Гайка М16х1,5-6Н | 250636 | 4 | 4 | 7 | |||
| 8 | Шланг | 6923-3506114 | 4 | 4 | 8 | |||
| 9 | Трійник | 403068 | 2 | 2 | 9 | |||
| 10 | Кільце | 0000-3515733 | 2 | 2 | 10 | |||
| 11 | Диск | 376145 | 2 | 2 | 11 | |||
| 12 | Клапан контрольного виходу | 13-3515310-10 | 2 | 2 | 12 | |||
| 13 | Трубопровід L=1800 мм | 69237-3506238 | 1 | 1 | 13 | |||
| 14 | Накидна гайка | 405641 | 10 | 10 | 14 | |||
| 15 | Муфта | 379254 | 10 | 10 | 15 | |||
| 16 | Кільце | 0000-3506717 | 10 | 10 | 16 | |||
| 17 | Трійник | 403112 | 2 | 2 | 17 | |||
| 18 | Кільце | 0000-1602722 | 2 | 2 | 18 | |||
| 19 | Муфта | 379256 | 2 | 2 | 19 | |||
| 20 | Накидна гайка | 405674 | 2 | 2 | 20 | |||
| 21 | Трубопровід L=1100 мм | 69237-3506225 | 1 | 1 | 21 | |||
| 22 | Трубопровід L=1800 мм | 69237-3506236 | 1 | 1 | 22 | |||
| 23 | Трубопровід L=1950 мм | 69237-3506233 | 1 | 1 | 23 | |||
| 24 | Трубопровід L=1000 мм | 69237-3506237 | 1 | 1 | 24 | |||
| 25 | Кутник | 402769 | 2 | 2 | 25 | |||
| 26 | Диск | 252007 | 4 | 4 | 26 | |||
| 27 | Шплінт 4х25 | 258053 | 4 | 4 | 27 | |||
| 28 | Гайка М20х1,5-6Н | 250640 | 4 | 4 | 28 | |||
| 29 | Ніпель | 200-3506078-Б | 4 | 4 | 29 | |||
| 30 | Трубопровід L=1150 мм | 69237-3506232 | 1 | 1 | 30 | |||
| 31 | Ніпель | 379002 | 2 | 2 | 31 | |||
| 32 | Трубопровід L=2000 мм | 69237-3506228 | 1 | 1 | 32 |
