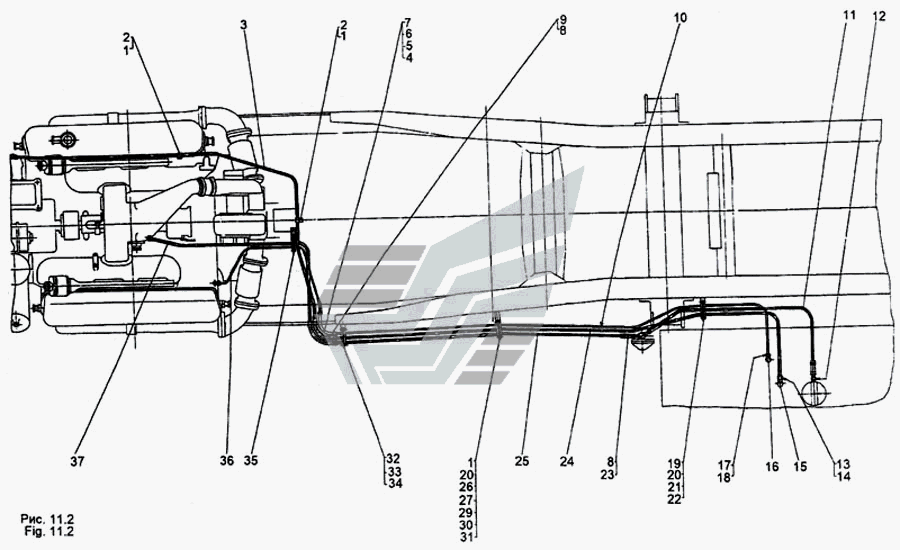

Монтаж паливопроводів
100%
Назва деталі
Втулка
Заводський номер
547А-3724870
Кількість на модель
9
№
1
Назва деталі
Кляммер
Заводський номер
379173
Кількість на модель
2
№
2
Назва деталі
Паливопровід
Заводський номер
65158-1104242
Кількість на модель
1
№
3
Назва деталі
Стрічка
Заводський номер
297582
Кількість на модель
2
№
4
Назва деталі
Пряжка
Заводський номер
297580
Кількість на модель
2
№
5
Назва деталі
Шплінт __NT__0__х__NT__1__
Заводський номер
297575
Кількість на модель
2
№
6
Назва деталі
Рукав
Заводський номер
500-3509265
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
379921
Кількість на модель
10
№
8
Назва деталі
Рукав Ф10
Заводський номер
535А-3506408
Кількість на модель
2
№
9
Назва деталі
Паливопровід
Заводський номер
65158-1104250
Кількість на модель
1
№
10
Назва деталі
Паливопровід
Заводський номер
65158-1104010
Кількість на модель
1
№
11
Назва деталі
Ніпель
Заводський номер
401507
Кількість на модель
1
№
12
Назва деталі
Накидна гайка
Заводський номер
405641
Кількість на модель
1
№
13
Назва деталі
Конусна муфта
Заводський номер
314802
Кількість на модель
1
№
14
Назва деталі
Кутник
Заводський номер
379053
Кількість на модель
1
№
15
Назва деталі
Кутник
Заводський номер
402766
Кількість на модель
1
№
16
Назва деталі
Накидна гайка
Заводський номер
401120
Кількість на модель
1
№
17
Назва деталі
Конусна муфта
Заводський номер
379277
Кількість на модель
1
№
18
Назва деталі
Кронштейн
Заводський номер
69237-1104628
Кількість на модель
1
№
19
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
12
№
20
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
12
№
21
Назва деталі
Болт M6-6gх30
Заводський номер
201424
Кількість на модель
4
№
22
Назва деталі
Шланг
Заводський номер
535А-1015818
Кількість на модель
3
№
23
Назва деталі
Паливопровід
Заводський номер
65158-1104260
Кількість на модель
1
№
24
Назва деталі
Паливопровід
Заводський номер
65158-1104011
Кількість на модель
1
№
25
Назва деталі
Хомут
Заводський номер
5551-1104012
Кількість на модель
4
№
26
Назва деталі
Болт M- x
Заводський номер
200213
Кількість на модель
8
№
27
Назва деталі
Втулка
Заводський номер
547А-3724872
Кількість на модель
4
№
30
Назва деталі
Кронштейн
Заводський номер
69237-1104297
Кількість на модель
1
№
31
Назва деталі
Кронштейн
Заводський номер
69237-1104299
Кількість на модель
1
№
32
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
374634
Кількість на модель
1
№
33
Назва деталі
Болт Mx- x
Заводський номер
371341
Кількість на модель
1
№
34
Назва деталі
Пластина
Заводський номер
65158-1104298
Кількість на модель
1
№
35
Назва деталі
Паливопровід
Заводський номер
65158-1104245
Кількість на модель
1
№
36
Назва деталі
Паливопровід
Заводський номер
65158-1104234
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 547А-3724870 | 9 | 9 | 1 | |||
| 2 | Кляммер | 379173 | 2 | 2 | 2 | |||
| 3 | Паливопровід | 65158-1104242 | 1 | 1 | 3 | |||
| 4 | Стрічка | 297582 | 2 | 2 | 4 | |||
| 5 | Пряжка | 297580 | 2 | 2 | 5 | |||
| 6 | Шплінт __NT__0__х__NT__1__ | 297575 | 2 | 2 | 6 | |||
| 7 | Рукав | 500-3509265 | 1 | 1 | 7 | |||
| 8 | Хомут | 379921 | 10 | 10 | 8 | |||
| 9 | Рукав Ф10 | 535А-3506408 | 2 | 2 | 9 | |||
| 10 | Паливопровід | 65158-1104250 | 1 | 1 | 10 | |||
| 11 | Паливопровід | 65158-1104010 | 1 | 1 | 11 | |||
| 12 | Ніпель | 401507 | 1 | 1 | 12 | |||
| 13 | Накидна гайка | 405641 | 1 | 1 | 13 | |||
| 14 | Конусна муфта | 314802 | 1 | 1 | 14 | |||
| 15 | Кутник | 379053 | 1 | 1 | 15 | |||
| 16 | Кутник | 402766 | 1 | 1 | 16 | |||
| 17 | Накидна гайка | 401120 | 1 | 1 | 17 | |||
| 18 | Конусна муфта | 379277 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 69237-1104628 | 1 | 1 | 19 | |||
| 20 | Диск | 252134 | 12 | 12 | 20 | |||
| 21 | Гайка | 250508 | 12 | 12 | 21 | |||
| 22 | Болт M6-6gх30 | 201424 | 4 | 4 | 22 | |||
| 23 | Шланг | 535А-1015818 | 3 | 3 | 23 | |||
| 24 | Паливопровід | 65158-1104260 | 1 | 1 | 24 | |||
| 25 | Паливопровід | 65158-1104011 | 1 | 1 | 25 | |||
| 26 | Хомут | 5551-1104012 | 4 | 4 | 26 | |||
| 27 | Болт M- x | 200213 | 8 | 8 | 27 | |||
| 30 | Втулка | 547А-3724872 | 4 | 4 | 30 | |||
| 31 | Кронштейн | 69237-1104297 | 1 | 1 | 31 | |||
| 32 | Кронштейн | 69237-1104299 | 1 | 1 | 32 | |||
| 33 | Гайка М16х1,5-6Н | 374634 | 1 | 1 | 33 | |||
| 34 | Болт Mx- x | 371341 | 1 | 1 | 34 | |||
| 35 | Пластина | 65158-1104298 | 1 | 1 | 35 | |||
| 36 | Паливопровід | 65158-1104245 | 1 | 1 | 36 | |||
| 37 | Паливопровід | 65158-1104234 | 1 | 1 | 37 |
