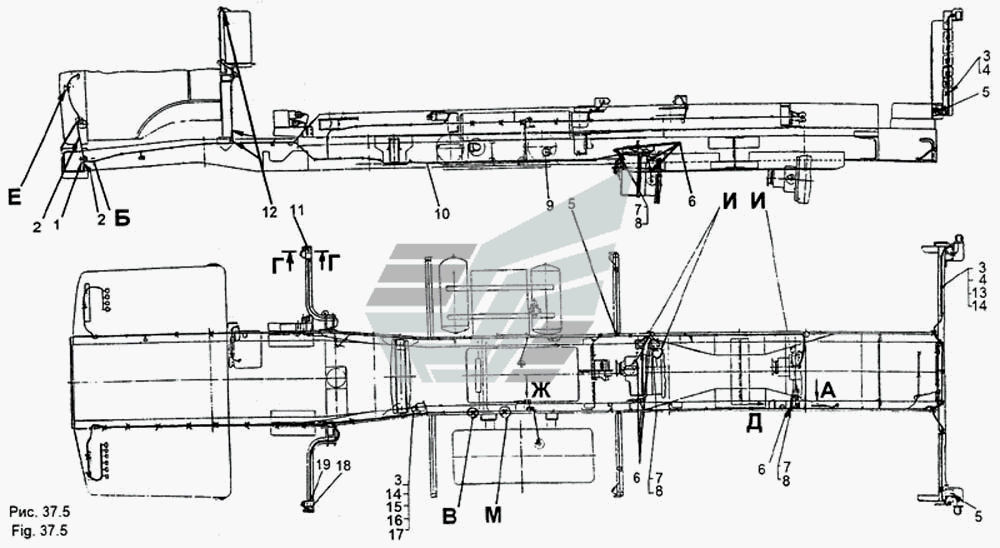

Встановлення електрообладнання на шасі
100%
Назва деталі
Встановлення електрообладнання на шасі
Заводський номер
69237-3700010
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
7911-3506210
Кількість на модель
2
№
1
Назва деталі
Джгут проводів N2 вздовж лонжерона
Заводський номер
69237-3724580
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
72
№
3
Назва деталі
Кляммер
Заводський номер
401856
Кількість на модель
2
№
4
Назва деталі
Втулка
Заводський номер
503-3408020
Кількість на модель
2
№
5
Назва деталі
Хомут
Заводський номер
64221-3724622
Кількість на модель
6
№
6
Назва деталі
Втулка
Заводський номер
547А-3724872
Кількість на модель
14
№
7
Назва деталі
Кляммер
Заводський номер
315412
Кількість на модель
3
№
8
Назва деталі
Датчик аварійного тиску повітря ММ124В- 0
Заводський номер
ММ124В-3810600-0
Кількість на модель
3
№
9
Назва деталі
Джгут проводів N1 вздовж лонжерона
Заводський номер
6923-3724027
Кількість на модель
1
№
10
Назва деталі
Кронштейн
Заводський номер
69237-3731078
Кількість на модель
2
№
11
Назва деталі
Скоба
Заводський номер
379333
Кількість на модель
11
№
12
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
39
№
13
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
12
№
14
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
3
№
15
Назва деталі
Кляммер
Заводський номер
315403
Кількість на модель
2
№
16
Назва деталі
Втулка
Заводський номер
547А-3724870
Кількість на модель
1
№
17
Назва деталі
Кронштейн
Заводський номер
69237-3731079
Кількість на модель
2
№
18
Назва деталі
Втулка
Заводський номер
200-3724015
Кількість на модель
4
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення електрообладнання на шасі | 69237-3700010 | 1 | 1 | |||||
| 1 | Втулка | 7911-3506210 | 2 | 2 | 1 | |||
| 2 | Джгут проводів N2 вздовж лонжерона | 69237-3724580 | 1 | 1 | 2 | |||
| 3 | Диск | 252134 | 72 | 72 | 3 | |||
| 4 | Кляммер | 401856 | 2 | 2 | 4 | |||
| 5 | Втулка | 503-3408020 | 2 | 2 | 5 | |||
| 6 | Хомут | 64221-3724622 | 6 | 6 | 6 | |||
| 7 | Втулка | 547А-3724872 | 14 | 14 | 7 | |||
| 8 | Кляммер | 315412 | 3 | 3 | 8 | |||
| 9 | Датчик аварійного тиску повітря ММ124В- 0 | ММ124В-3810600-0 | 3 | 3 | 9 | |||
| 10 | Джгут проводів N1 вздовж лонжерона | 6923-3724027 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 69237-3731078 | 2 | 2 | 11 | |||
| 12 | Скоба | 379333 | 11 | 11 | 12 | |||
| 13 | гвинт | 201420 | 39 | 39 | 13 | |||
| 14 | Гайка | 250508 | 12 | 12 | 14 | |||
| 15 | гвинт | 201418 | 3 | 3 | 15 | |||
| 16 | Кляммер | 315403 | 2 | 2 | 16 | |||
| 17 | Втулка | 547А-3724870 | 1 | 1 | 17 | |||
| 18 | Кронштейн | 69237-3731079 | 2 | 2 | 18 | |||
| 19 | Втулка | 200-3724015 | 4 | 4 | 19 |
