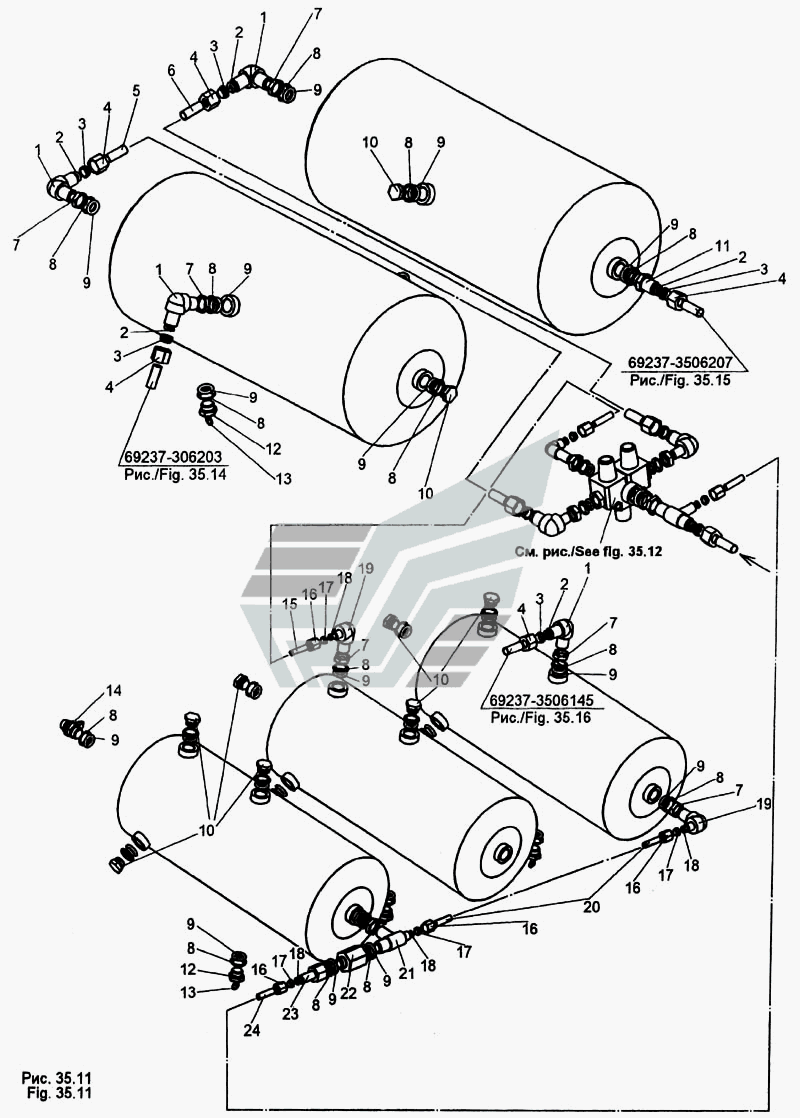

З'єднувальна арматура для ресиверів
100%
Назва деталі
Кутник
Заводський номер
402776
Кількість на модель
4
№
1
Назва деталі
Кільце
Заводський номер
0000-1602722
Кількість на модель
7
№
2
Назва деталі
Муфта
Заводський номер
379256
Кількість на модель
7
№
3
Назва деталі
Накидна гайка
Заводський номер
405674
Кількість на модель
7
№
4
Назва деталі
Трубопровід L=500 мм
Заводський номер
69237-3506063
Кількість на модель
1
№
5
Назва деталі
Трубопровід L=1150 мм
Заводський номер
69237-3506064
Кількість на модель
1
№
6
Назва деталі
Гайка М22х1,5-6Н
Заводський номер
374939
Кількість на модель
7
№
7
Назва деталі
Диск
Заводський номер
376145
Кількість на модель
10
№
8
Назва деталі
Кільце
Заводський номер
0000-3515733
Кількість на модель
10
№
9
Назва деталі
Пробка М22х1, 5-6g
Заводський номер
378609
Кількість на модель
11
№
10
Назва деталі
Штуцер
Заводський номер
404314
Кількість на модель
1
№
11
Назва деталі
Клапан зливу конденсату
Заводський номер
100-3513110
Кількість на модель
5
№
12
Назва деталі
Кільце
Заводський номер
5247Г-3921441
Кількість на модель
5
№
13
Назва деталі
Клапан контрольного виходу
Заводський номер
13-3515310
Кількість на модель
1
№
14
Назва деталі
Трубопровід L=500 мм
Заводський номер
69237-3506065
Кількість на модель
1
№
15
Назва деталі
Накидна гайка
Заводський номер
405641
Кількість на модель
6
№
16
Назва деталі
Муфта
Заводський номер
379254
Кількість на модель
6
№
17
Назва деталі
Кільце
Заводський номер
0000-3506717
Кількість на модель
6
№
18
Назва деталі
Кутник
Заводський номер
402741
Кількість на модель
2
№
19
Назва деталі
Трубопровід L=600 мм
Заводський номер
69237-3506144
Кількість на модель
1
№
20
Назва деталі
Трійник
Заводський номер
403039
Кількість на модель
1
№
21
Назва деталі
Зворотний клапан
Заводський номер
543М-3515075
Кількість на модель
1
№
22
Назва деталі
Штуцер
Заводський номер
404308
Кількість на модель
1
№
23
Назва деталі
Трубопровід L=550 мм
Заводський номер
69237-3506142
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кутник | 402776 | 4 | 4 | 1 | |||
| 2 | Кільце | 0000-1602722 | 7 | 7 | 2 | |||
| 3 | Муфта | 379256 | 7 | 7 | 3 | |||
| 4 | Накидна гайка | 405674 | 7 | 7 | 4 | |||
| 5 | Трубопровід L=500 мм | 69237-3506063 | 1 | 1 | 5 | |||
| 6 | Трубопровід L=1150 мм | 69237-3506064 | 1 | 1 | 6 | |||
| 7 | Гайка М22х1,5-6Н | 374939 | 7 | 7 | 7 | |||
| 8 | Диск | 376145 | 10 | 10 | 8 | |||
| 9 | Кільце | 0000-3515733 | 10 | 10 | 9 | |||
| 10 | Пробка М22х1, 5-6g | 378609 | 11 | 11 | 10 | |||
| 11 | Штуцер | 404314 | 1 | 1 | 11 | |||
| 12 | Клапан зливу конденсату | 100-3513110 | 5 | 5 | 12 | |||
| 13 | Кільце | 5247Г-3921441 | 5 | 5 | 13 | |||
| 14 | Клапан контрольного виходу | 13-3515310 | 1 | 1 | 14 | |||
| 15 | Трубопровід L=500 мм | 69237-3506065 | 1 | 1 | 15 | |||
| 16 | Накидна гайка | 405641 | 6 | 6 | 16 | |||
| 17 | Муфта | 379254 | 6 | 6 | 17 | |||
| 18 | Кільце | 0000-3506717 | 6 | 6 | 18 | |||
| 19 | Кутник | 402741 | 2 | 2 | 19 | |||
| 20 | Трубопровід L=600 мм | 69237-3506144 | 1 | 1 | 20 | |||
| 21 | Трійник | 403039 | 1 | 1 | 21 | |||
| 22 | Зворотний клапан | 543М-3515075 | 1 | 1 | 22 | |||
| 23 | Штуцер | 404308 | 1 | 1 | 23 | |||
| 24 | Трубопровід L=550 мм | 69237-3506142 | 1 | 1 | 24 |
