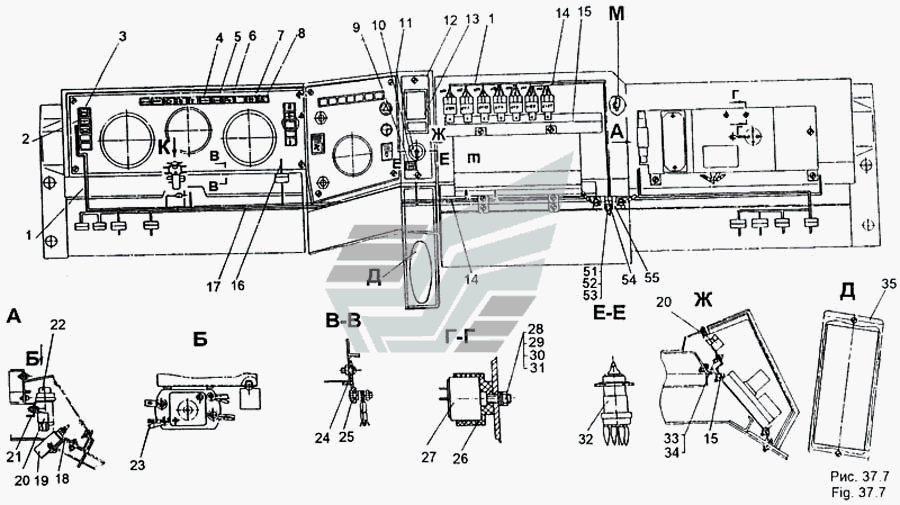

Встановлення електрообладнання в кабіні
100%
Назва деталі
Контрольна лампа
Заводський номер
2212-3803010-31
Кількість на модель
1
№
Назва деталі
Джгут проводів кабіни
Заводський номер
69237-3724008
Кількість на модель
1
№
1
Назва деталі
Вимикач
Заводський номер
3812-3710000-08
Кількість на модель
1
№
2
Назва деталі
Вимикач
Заводський номер
3812-3710000-09
Кількість на модель
1
№
3
Назва деталі
Контрольна лампа
Заводський номер
2212-3803010-13
Кількість на модель
1
№
4
Назва деталі
Контрольна лампа
Заводський номер
2212-3803010-14
Кількість на модель
1
№
5
Назва деталі
Контрольна лампа увімкнення понижувальної передачі __NT__1__2212.3803-35
Заводський номер
2212-3803010-35
Кількість на модель
1
№
6
Назва деталі
Контрольна лампа
Заводський номер
2212-3803010-46
Кількість на модель
1
№
8
Назва деталі
Табличка
Заводський номер
79092-3903137-01
Кількість на модель
1
№
10
Назва деталі
Гайка перемикачів
Заводський номер
5336-3708096
Кількість на модель
1
№
11
Назва деталі
Панель індикаторних ламп
Заводський номер
6923-3805012
Кількість на модель
1
№
12
Назва деталі
Блок контрольних ламп
Заводський номер
3012-3803010
Кількість на модель
1
№
13
Назва деталі
Джгут проводів
Заводський номер
6515-3724020
Кількість на модель
1
№
14
Назва деталі
Кронштейн
Заводський номер
79092-3747016
Кількість на модель
1
№
15
Назва деталі
Джгут проводів
Заводський номер
6923-3724016
Кількість на модель
1
№
16
Назва деталі
Джгут проводів підігрівача в кабіні
Заводський номер
79092-3724262-10
Кількість на модель
1
№
17
Назва деталі
Кронштейн
Заводський номер
64221-3726038
Кількість на модель
1
№
18
Назва деталі
Реле блокування
Заводський номер
6312-3747010
Кількість на модель
1
№
19
Назва деталі
Реле
Заводський номер
903-3747000
Кількість на модель
7
№
20
Назва деталі
Кронштейн
Заводський номер
79092-3761004
Кількість на модель
1
№
21
Назва деталі
Контактор КТ127
Заводський номер
КТ127-3750000
Кількість на модель
1
№
22
Назва деталі
Джгут проводів
Заводський номер
6923-3724151
Кількість на модель
1
№
23
Назва деталі
Кронштейн
Заводський номер
64221-3724572
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
1
№
25
Назва деталі
Кронштейн-реле
Заводський номер
64221-3747015
Кількість на модель
1
№
26
Назва деталі
Переривник контрольної лампи РС493-УХЛ
Заводський номер
РС493-3803010-УХЛ
Кількість на модель
1
№
27
Назва деталі
Гвинт
Заводський номер
220105
Кількість на модель
13
№
28
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
9
№
29
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
8
№
30
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
7
№
31
Назва деталі
Перемикач управління ПЖД ВК354
Заводський номер
ВК354-3704000
Кількість на модель
1
№
32
Назва деталі
Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g
Заводський номер
220080
Кількість на модель
2
№
33
Назва деталі
Диск
Заводський номер
252133
Кількість на модель
2
№
34
Назва деталі
Панель керування платформою
Заводський номер
6515-3800010
Кількість на модель
1
№
35
Назва деталі
Гвинт М184-6gх__NT__2__
Заводський номер
221555
Кількість на модель
1
№
51
Назва деталі
Гайка М4-6Н
Заводський номер
250462
Кількість на модель
1
№
52
Назва деталі
Диск
Заводський номер
252132
Кількість на модель
1
№
53
Назва деталі
Запобіжник ПВ-
Заводський номер
0000-3722626
Кількість на модель
1
№
54
Назва деталі
Блок захисту БЗ-
Заводський номер
0000-3722404
Кількість на модель
1
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Контрольна лампа | 2212-3803010-31 | 1 | 1 | |||||
| 1 | Джгут проводів кабіни | 69237-3724008 | 1 | 1 | 1 | |||
| 2 | Вимикач | 3812-3710000-08 | 1 | 1 | 2 | |||
| 3 | Вимикач | 3812-3710000-09 | 1 | 1 | 3 | |||
| 4 | Контрольна лампа | 2212-3803010-13 | 1 | 1 | 4 | |||
| 5 | Контрольна лампа | 2212-3803010-14 | 1 | 1 | 5 | |||
| 6 | Контрольна лампа увімкнення понижувальної передачі __NT__1__2212.3803-35 | 2212-3803010-35 | 1 | 1 | 6 | |||
| 8 | Контрольна лампа | 2212-3803010-46 | 1 | 1 | 8 | |||
| 10 | Табличка | 79092-3903137-01 | 1 | 1 | 10 | |||
| 11 | Гайка перемикачів | 5336-3708096 | 1 | 1 | 11 | |||
| 12 | Панель індикаторних ламп | 6923-3805012 | 1 | 1 | 12 | |||
| 13 | Блок контрольних ламп | 3012-3803010 | 1 | 1 | 13 | |||
| 14 | Джгут проводів | 6515-3724020 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 79092-3747016 | 1 | 1 | 15 | |||
| 16 | Джгут проводів | 6923-3724016 | 1 | 1 | 16 | |||
| 17 | Джгут проводів підігрівача в кабіні | 79092-3724262-10 | 1 | 1 | 17 | |||
| 18 | Кронштейн | 64221-3726038 | 1 | 1 | 18 | |||
| 19 | Реле блокування | 6312-3747010 | 1 | 1 | 19 | |||
| 20 | Реле | 903-3747000 | 7 | 7 | 20 | |||
| 21 | Кронштейн | 79092-3761004 | 1 | 1 | 21 | |||
| 22 | Контактор КТ127 | КТ127-3750000 | 1 | 1 | 22 | |||
| 23 | Джгут проводів | 6923-3724151 | 1 | 1 | 23 | |||
| 24 | Кронштейн | 64221-3724572 | 1 | 1 | 24 | |||
| 25 | гвинт | 201420 | 1 | 1 | 25 | |||
| 26 | Кронштейн-реле | 64221-3747015 | 1 | 1 | 26 | |||
| 27 | Переривник контрольної лампи РС493-УХЛ | РС493-3803010-УХЛ | 1 | 1 | 27 | |||
| 28 | Гвинт | 220105 | 13 | 13 | 28 | |||
| 29 | Гайка | 250508 | 9 | 9 | 29 | |||
| 30 | Диск | 252004 | 8 | 8 | 30 | |||
| 31 | Диск 6L | 252154 | 7 | 7 | 31 | |||
| 32 | Перемикач управління ПЖД ВК354 | ВК354-3704000 | 1 | 1 | 32 | |||
| 33 | Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g | 220080 | 2 | 2 | 33 | |||
| 34 | Диск | 252133 | 2 | 2 | 34 | |||
| 35 | Панель керування платформою | 6515-3800010 | 1 | 1 | 35 | |||
| 51 | Гвинт М184-6gх__NT__2__ | 221555 | 1 | 1 | 51 | |||
| 52 | Гайка М4-6Н | 250462 | 1 | 1 | 52 | |||
| 53 | Диск | 252132 | 1 | 1 | 53 | |||
| 54 | Запобіжник ПВ- | 0000-3722626 | 1 | 1 | 54 | |||
| 55 | Блок захисту БЗ- | 0000-3722404 | 1 | 1 | 55 |
