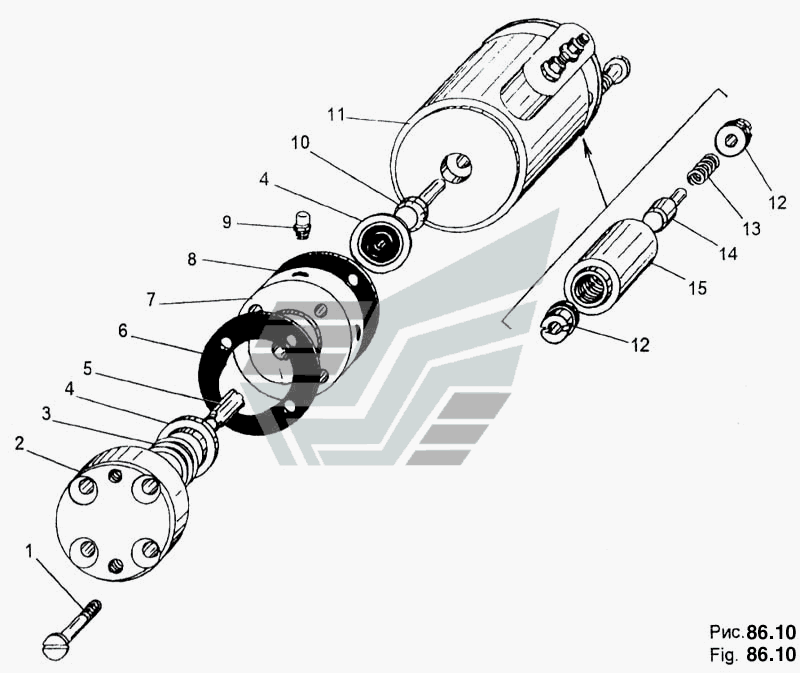

Електромагнітний клапан
100%
Назва деталі
Гвинт М6-6g2х45
Заводський номер
221617
Кількість на модель
4
№
1
Назва деталі
Кришка
Заводський номер
7917-1723024
Кількість на модель
1
№
2
Назва деталі
Пружина клапана
Заводський номер
500-3515224
Кількість на модель
1
№
3
Назва деталі
Клапан
Заводський номер
547А-1723038
Кількість на модель
2
№
4
Назва деталі
Стебло
Заводський номер
7917-1723028
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
7917-1723042
Кількість на модель
1
№
6
Назва деталі
Корпус
Заводський номер
7917-1723020
Кількість на модель
1
№
7
Назва деталі
Прокладка
Заводський номер
547А-1723030
Кількість на модель
1
№
8
Назва деталі
Мило
Заводський номер
298430
Кількість на модель
1
№
9
Назва деталі
Стрижень
Заводський номер
7917-1723032
Кількість на модель
1
№
10
Назва деталі
Котушка електромагніту
Заводський номер
547А-1723016
Кількість на модель
1
№
11
Назва деталі
Опора
Заводський номер
7917-1723034
Кількість на модель
2
№
12
Назва деталі
Пружина
Заводський номер
503Б-8606320
Кількість на модель
1
№
13
Назва деталі
Штовхач
Заводський номер
7917-1723035
Кількість на модель
1
№
14
Назва деталі
Якір
Заводський номер
547А-1723036
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гвинт М6-6g2х45 | 221617 | 4 | 4 | 1 | |||
| 2 | Кришка | 7917-1723024 | 1 | 1 | 2 | |||
| 3 | Пружина клапана | 500-3515224 | 1 | 1 | 3 | |||
| 4 | Клапан | 547А-1723038 | 2 | 2 | 4 | |||
| 5 | Стебло | 7917-1723028 | 1 | 1 | 5 | |||
| 6 | Прокладка | 7917-1723042 | 1 | 1 | 6 | |||
| 7 | Корпус | 7917-1723020 | 1 | 1 | 7 | |||
| 8 | Прокладка | 547А-1723030 | 1 | 1 | 8 | |||
| 9 | Мило | 298430 | 1 | 1 | 9 | |||
| 10 | Стрижень | 7917-1723032 | 1 | 1 | 10 | |||
| 11 | Котушка електромагніту | 547А-1723016 | 1 | 1 | 11 | |||
| 12 | Опора | 7917-1723034 | 2 | 2 | 12 | |||
| 13 | Пружина | 503Б-8606320 | 1 | 1 | 13 | |||
| 14 | Штовхач | 7917-1723035 | 1 | 1 | 14 | |||
| 15 | Якір | 547А-1723036 | 1 | 1 | 15 |
