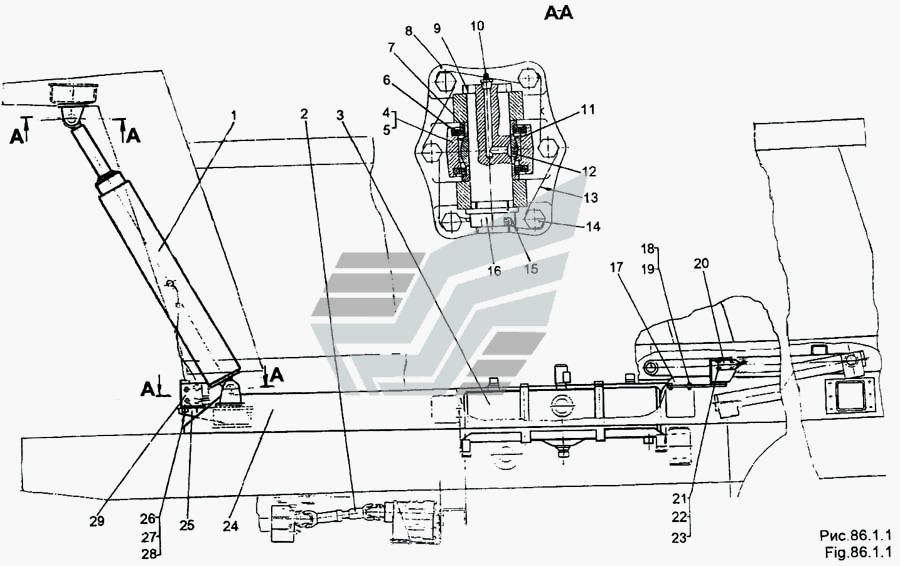

Монтаж вузлів гідравлічного обладнання для підйому платформи
100%
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
201678
Кількість на модель
3
№
Назва деталі
Гайка М10х1,25-6Н ОСТ 37.001.197-75
Заводський номер
251646
Кількість на модель
3
№
Назва деталі
Встановлення вимикача
Заводський номер
6515-8600046-10
Кількість на модель
1
№
Назва деталі
Встановлення клапанної коробки
Заводський номер
6515-8600030
Кількість на модель
1
№
Назва деталі
Установка надрамника
Заводський номер
6515-8601005-10
Кількість на модель
1
№
Назва деталі
Встановлення циліндра
Заводський номер
6515-8600016
Кількість на модель
1
№
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
4
№
Назва деталі
Диск
Заводський номер
252133
Кількість на модель
4
№
Назва деталі
Гідроциліндр із кронштейнами
Заводський номер
6515-8603008
Кількість на модель
1
№
1
Назва деталі
Встановлення приводу насоса
Заводський номер
Установка привода насоса
Кількість на модель
1
№
2
Назва деталі
Встановлення бака
Заводський номер
6515-8600040
Кількість на модель
1
№
3
Назва деталі
Гідроциліндр
Заводський номер
6515-8603010-02
Кількість на модель
1
№
4
Назва деталі
Ущільнювач
Заводський номер
941-2919026-10
Кількість на модель
4
№
6
Назва деталі
Втулка
Заводський номер
6515-8603100
Кількість на модель
4
№
7
Назва деталі
Кронштейн
Заводський номер
6515-8603056
Кількість на модель
2
№
8
Назва деталі
Палець
Заводський номер
6515-8603058-10
Кількість на модель
2
№
9
Назва деталі
Маслянка 1.3.Ц6
Заводський номер
264020
Кількість на модель
2
№
10
Назва деталі
Кільце Б
Заводський номер
400468
Кількість на модель
2
№
11
Назва деталі
Подшипник ШС- 50
Заводський номер
0000-3414205
Кількість на модель
2
№
12
Назва деталі
Шплінт 1,6х550
Заводський номер
258295
Кількість на модель
2
№
13
Назва деталі
Болт M3x16,1x5-6g
Заводський номер
372612
Кількість на модель
12
№
14
Назва деталі
Шплінт 8х80
Заводський номер
258101
Кількість на модель
2
№
15
Назва деталі
Гайка М39х2-5Н6Н
Заводський номер
375152
Кількість на модель
2
№
16
Назва деталі
Кронштейн
Заводський номер
6515-8606310
Кількість на модель
1
№
17
Назва деталі
Пластина
Заводський номер
7917-1709043
Кількість на модель
2
№
18
Назва деталі
гвинт
Заводський номер
201496
Кількість на модель
4
№
19
Назва деталі
Вимикач ВПК2170БУГ
Заводський номер
0000-3710413
Кількість на модель
1
№
20
Назва деталі
Гвинт М555-6hх__NT__2__
Заводський номер
221595
Кількість на модель
4
№
21
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
4
№
22
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
4
№
23
Назва деталі
Надрамник
Заводський номер
6515-8601012-10
Кількість на модель
1
№
24
Назва деталі
Кронштейн
Заводський номер
6515-8606270
Кількість на модель
1
№
25
Назва деталі
Болт M8-6gх16
Заводський номер
201454
Кількість на модель
2
№
26
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
2
№
27
Назва деталі
Диск 8L
Заводський номер
252155
Кількість на модель
4
№
28
Назва деталі
Клапанна коробка __NT__0__
Заводський номер
6515-8606158
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M10x1,25-6gx30 | 201678 | 3 | 3 | |||||
| Гайка М10х1,25-6Н ОСТ 37.001.197-75 | 251646 | 3 | 3 | |||||
| Встановлення вимикача | 6515-8600046-10 | 1 | 1 | |||||
| Встановлення клапанної коробки | 6515-8600030 | 1 | 1 | |||||
| Установка надрамника | 6515-8601005-10 | 1 | 1 | |||||
| Встановлення циліндра | 6515-8600016 | 1 | 1 | |||||
| Диск 10L | 252156 | 4 | 4 | |||||
| Диск | 252133 | 4 | 4 | |||||
| 1 | Гідроциліндр із кронштейнами | 6515-8603008 | 1 | 1 | 1 | |||
| 2 | Встановлення приводу насоса | Установка привода насоса | 1 | 1 | 2 | |||
| 3 | Встановлення бака | 6515-8600040 | 1 | 1 | 3 | |||
| 4 | Гідроциліндр | 6515-8603010-02 | 1 | 1 | 4 | |||
| 6 | Ущільнювач | 941-2919026-10 | 4 | 4 | 6 | |||
| 7 | Втулка | 6515-8603100 | 4 | 4 | 7 | |||
| 8 | Кронштейн | 6515-8603056 | 2 | 2 | 8 | |||
| 9 | Палець | 6515-8603058-10 | 2 | 2 | 9 | |||
| 10 | Маслянка 1.3.Ц6 | 264020 | 2 | 2 | 10 | |||
| 11 | Кільце Б | 400468 | 2 | 2 | 11 | |||
| 12 | Подшипник ШС- 50 | 0000-3414205 | 2 | 2 | 12 | |||
| 13 | Шплінт 1,6х550 | 258295 | 2 | 2 | 13 | |||
| 14 | Болт M3x16,1x5-6g | 372612 | 12 | 12 | 14 | |||
| 15 | Шплінт 8х80 | 258101 | 2 | 2 | 15 | |||
| 16 | Гайка М39х2-5Н6Н | 375152 | 2 | 2 | 16 | |||
| 17 | Кронштейн | 6515-8606310 | 1 | 1 | 17 | |||
| 18 | Пластина | 7917-1709043 | 2 | 2 | 18 | |||
| 19 | гвинт | 201496 | 4 | 4 | 19 | |||
| 20 | Вимикач ВПК2170БУГ | 0000-3710413 | 1 | 1 | 20 | |||
| 21 | Гвинт М555-6hх__NT__2__ | 221595 | 4 | 4 | 21 | |||
| 22 | Гайка М5-6Н | 250464 | 4 | 4 | 22 | |||
| 23 | Диск | 252003 | 4 | 4 | 23 | |||
| 24 | Надрамник | 6515-8601012-10 | 1 | 1 | 24 | |||
| 25 | Кронштейн | 6515-8606270 | 1 | 1 | 25 | |||
| 26 | Болт M8-6gх16 | 201454 | 2 | 2 | 26 | |||
| 27 | Болт M8-6gх20 | 201456 | 2 | 2 | 27 | |||
| 28 | Диск 8L | 252155 | 4 | 4 | 28 | |||
| 29 | Клапанна коробка __NT__0__ | 6515-8606158 | 1 | 1 | 29 |
