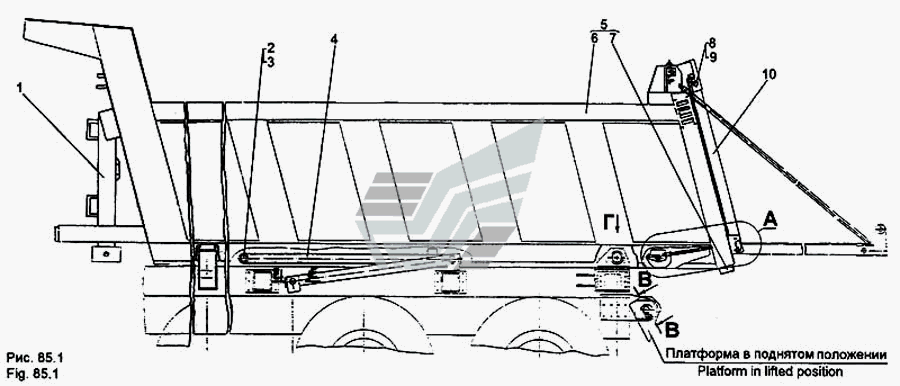

Встановлення платформи
100%
Назва деталі
Кільце А1
Заводський номер
400416
Кількість на модель
2
№
Назва деталі
Верхній обмежувач
Заводський номер
6515-8510102-10
Кількість на модель
1
№
Назва деталі
Нижній обмежувач
Заводський номер
6515-8510103-10
Кількість на модель
1
№
Назва деталі
Ось
Заводський номер
6515-8510172-10
Кількість на модель
1
№
Назва деталі
Встановлення платформи
Заводський номер
6515-8500002-10
Кількість на модель
1
№
Назва деталі
Встановлення деталей підйомників запасного колеса
Заводський номер
6515-3900010-10
Кількість на модель
1
№
1
Назва деталі
Ось
Заводський номер
6515-8510174-10
Кількість на модель
2
№
2
Назва деталі
Обмежувач
Заводський номер
6515-8510100-10
Кількість на модель
1
№
4
Назва деталі
Платформа
Заводський номер
6515-8500020
Кількість на модель
1
№
5
Назва деталі
Платформа
Заводський номер
6515-8500030-10
Кількість на модель
1
№
6
Назва деталі
Пробка М45х2-6g
Заводський номер
378656
Кількість на модель
2
№
7
Назва деталі
Штир
Заводський номер
7516-8505266
Кількість на модель
2
№
8
Назва деталі
Диск
Заводський номер
252023-10
Кількість на модель
6
№
9
Назва деталі
Задній борт
Заводський номер
65158-8503010
Кількість на модель
1
№
10
Назва деталі
Гайка MH
Заводський номер
250560
Кількість на модель
4
№
11
Назва деталі
Циліндр
Заводський номер
6515-8505300
Кількість на модель
1
№
12
Назва деталі
Наконечник
Заводський номер
7516-8505060
Кількість на модель
2
№
13
Назва деталі
Диск
Заводський номер
252047
Кількість на модель
1
№
14
Назва деталі
Палець
Заводський номер
260137
Кількість на модель
1
№
15
Назва деталі
Шплінт 4х25
Заводський номер
258053
Кількість на модель
7
№
16
Назва деталі
Тяга
Заводський номер
7516-8505052
Кількість на модель
2
№
17
Назва деталі
Диск
Заводський номер
252046-10
Кількість на модель
8
№
18
Назва деталі
Палець
Заводський номер
260117
Кількість на модель
2
№
19
Назва деталі
Палець 14х45
Заводський номер
408455-01
Кількість на модель
4
№
20
Назва деталі
Запор
Заводський номер
7516-8505050
Кількість на модель
2
№
21
Назва деталі
Штифт 10х50
Заводський номер
258993
Кількість на модель
3
№
22
Назва деталі
Важіль
Заводський номер
7516-8505066
Кількість на модель
2
№
23
Назва деталі
Важіль
Заводський номер
7516-8505102
Кількість на модель
1
№
24
Назва деталі
Диск
Заводський номер
252045
Кількість на модель
1
№
25
Назва деталі
Палець 12х40
Заводський номер
260089
Кількість на модель
1
№
26
Назва деталі
Шплінт 3,2х16
Заводський номер
258038
Кількість на модель
1
№
27
Назва деталі
Вал
Заводський номер
6515-8505072
Кількість на модель
1
№
28
Назва деталі
Запор
Заводський номер
6515-8510094
Кількість на модель
2
№
29
Назва деталі
Штир
Заводський номер
6515-8510090
Кількість на модель
2
№
30
Назва деталі
Ось
Заводський номер
6515-8521348
Кількість на модель
1
№
31
Назва деталі
Маслянка 1.3.Ц6
Заводський номер
264020
Кількість на модель
2
№
32
Назва деталі
Диск
Заводський номер
252017
Кількість на модель
2
№
33
Назва деталі
Шплінт 3,2х25
Заводський номер
258040
Кількість на модель
2
№
34
Назва деталі
Палець 16х116
Заводський номер
377870
Кількість на модель
2
№
35
Назва деталі
Диск
Заводський номер
376365
Кількість на модель
4
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кільце А1 | 400416 | 2 | 2 | |||||
| Верхній обмежувач | 6515-8510102-10 | 1 | 1 | |||||
| Нижній обмежувач | 6515-8510103-10 | 1 | 1 | |||||
| Ось | 6515-8510172-10 | 1 | 1 | |||||
| Встановлення платформи | 6515-8500002-10 | 1 | 1 | |||||
| 1 | Встановлення деталей підйомників запасного колеса | 6515-3900010-10 | 1 | 1 | 1 | |||
| 2 | Ось | 6515-8510174-10 | 2 | 2 | 2 | |||
| 4 | Обмежувач | 6515-8510100-10 | 1 | 1 | 4 | |||
| 5 | Платформа | 6515-8500020 | 1 | 1 | 5 | |||
| 6 | Платформа | 6515-8500030-10 | 1 | 1 | 6 | |||
| 7 | Пробка М45х2-6g | 378656 | 2 | 2 | 7 | |||
| 8 | Штир | 7516-8505266 | 2 | 2 | 8 | |||
| 9 | Диск | 252023-10 | 6 | 6 | 9 | |||
| 10 | Задній борт | 65158-8503010 | 1 | 1 | 10 | |||
| 11 | Гайка MH | 250560 | 4 | 4 | 11 | |||
| 12 | Циліндр | 6515-8505300 | 1 | 1 | 12 | |||
| 13 | Наконечник | 7516-8505060 | 2 | 2 | 13 | |||
| 14 | Диск | 252047 | 1 | 1 | 14 | |||
| 15 | Палець | 260137 | 1 | 1 | 15 | |||
| 16 | Шплінт 4х25 | 258053 | 7 | 7 | 16 | |||
| 17 | Тяга | 7516-8505052 | 2 | 2 | 17 | |||
| 18 | Диск | 252046-10 | 8 | 8 | 18 | |||
| 19 | Палець | 260117 | 2 | 2 | 19 | |||
| 20 | Палець 14х45 | 408455-01 | 4 | 4 | 20 | |||
| 21 | Запор | 7516-8505050 | 2 | 2 | 21 | |||
| 22 | Штифт 10х50 | 258993 | 3 | 3 | 22 | |||
| 23 | Важіль | 7516-8505066 | 2 | 2 | 23 | |||
| 24 | Важіль | 7516-8505102 | 1 | 1 | 24 | |||
| 25 | Диск | 252045 | 1 | 1 | 25 | |||
| 26 | Палець 12х40 | 260089 | 1 | 1 | 26 | |||
| 27 | Шплінт 3,2х16 | 258038 | 1 | 1 | 27 | |||
| 28 | Вал | 6515-8505072 | 1 | 1 | 28 | |||
| 29 | Запор | 6515-8510094 | 2 | 2 | 29 | |||
| 30 | Штир | 6515-8510090 | 2 | 2 | 30 | |||
| 31 | Ось | 6515-8521348 | 1 | 1 | 31 | |||
| 32 | Маслянка 1.3.Ц6 | 264020 | 2 | 2 | 32 | |||
| 33 | Диск | 252017 | 2 | 2 | 33 | |||
| 34 | Шплінт 3,2х25 | 258040 | 2 | 2 | 34 | |||
| 35 | Палець 16х116 | 377870 | 2 | 2 | 35 | |||
| 36 | Диск | 376365 | 4 | 4 | 36 |
