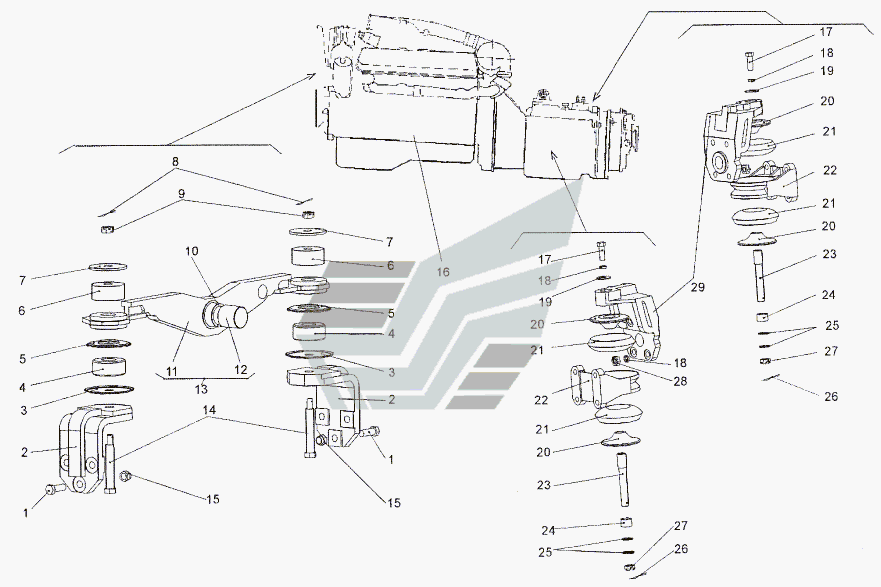

Встановлення двигуна
100%
Назва деталі
Болт M16x1,5-6gx50
Заводський номер
371342
Кількість на модель
6
№
1
Назва деталі
Кронштейн
Заводський номер
652511-1001055
Кількість на модель
1
№
2
Назва деталі
Нижній кожух
Заводський номер
7909-1001067
Кількість на модель
2
№
3
Назва деталі
Амортизатор
Заводський номер
7909-1001025
Кількість на модель
2
№
4
Назва деталі
Верхній кожух
Заводський номер
7909-1001066
Кількість на модель
2
№
5
Назва деталі
Амортизатор
Заводський номер
7413-1001025
Кількість на модель
2
№
6
Назва деталі
Задня пластина
Заводський номер
7413-1001103
Кількість на модель
2
№
7
Назва деталі
Шплінт 3,2х25
Заводський номер
258040
Кількість на модель
2
№
8
Назва деталі
Гайка М14х1,5-5Н6Н
Заводський номер
250870
Кількість на модель
2
№
9
Назва деталі
Кільце А1
Заводський номер
400416
Кількість на модель
1
№
10
Назва деталі
Балка
Заводський номер
65151-1001014-01
Кількість на модель
1
№
11
Назва деталі
Втулка
Заводський номер
69237-1001034
Кількість на модель
1
№
12
Назва деталі
Балка
Заводський номер
65151-1001012
Кількість на модель
1
№
13
Назва деталі
Стяжка
Заводський номер
65271-1001125
Кількість на модель
2
№
14
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
374634
Кількість на модель
6
№
15
Назва деталі
Двигун ЯМ3-7511.10-06
Заводський номер
7511-1000140-06
Кількість на модель
1
№
16
Назва деталі
Двигун ЯМ3-7511.10-02
Заводський номер
7511-1000140-02
Кількість на модель
1
№
16
Назва деталі
Болт M16x1,5-6gx30
Заводський номер
371330
Кількість на модель
2
№
17
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
10
№
18
Назва деталі
Прокладка
Заводський номер
543-1001036
Кількість на модель
2
№
19
Назва деталі
Накладка
Заводський номер
79092-1001067
Кількість на модель
4
№
20
Назва деталі
Амортизатор
Заводський номер
64221-1001029
Кількість на модель
4
№
21
Назва деталі
Кронштейн
Заводський номер
652511-1001056
Кількість на модель
2
№
22
Назва деталі
Палець
Заводський номер
64221-1001098
Кількість на модель
2
№
23
Назва деталі
Втулка
Заводський номер
79092-1001068-01
Кількість на модель
2
№
24
Назва деталі
Регулювальна прокладка
Заводський номер
79092-1001069-01
Кількість на модель
8
№
25
Назва деталі
Шплінт 5х36
Заводський номер
258069
Кількість на модель
2
№
26
Назва деталі
Гайка
Заводський номер
250909
Кількість на модель
2
№
27
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
374635
Кількість на модель
8
№
28
Назва деталі
Лівий кронштейн
Заводський номер
64221-1001046-20
Кількість на модель
2
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M16x1,5-6gx50 | 371342 | 6 | 6 | 1 | |||
| 2 | Кронштейн | 652511-1001055 | 1 | 1 | 2 | |||
| 3 | Нижній кожух | 7909-1001067 | 2 | 2 | 3 | |||
| 4 | Амортизатор | 7909-1001025 | 2 | 2 | 4 | |||
| 5 | Верхній кожух | 7909-1001066 | 2 | 2 | 5 | |||
| 6 | Амортизатор | 7413-1001025 | 2 | 2 | 6 | |||
| 7 | Задня пластина | 7413-1001103 | 2 | 2 | 7 | |||
| 8 | Шплінт 3,2х25 | 258040 | 2 | 2 | 8 | |||
| 9 | Гайка М14х1,5-5Н6Н | 250870 | 2 | 2 | 9 | |||
| 10 | Кільце А1 | 400416 | 1 | 1 | 10 | |||
| 11 | Балка | 65151-1001014-01 | 1 | 1 | 11 | |||
| 12 | Втулка | 69237-1001034 | 1 | 1 | 12 | |||
| 13 | Балка | 65151-1001012 | 1 | 1 | 13 | |||
| 14 | Стяжка | 65271-1001125 | 2 | 2 | 14 | |||
| 15 | Гайка М16х1,5-6Н | 374634 | 6 | 6 | 15 | |||
| 16 | Двигун ЯМ3-7511.10-06 | 7511-1000140-06 | 1 | 1 | 16 | |||
| 16 | Двигун ЯМ3-7511.10-02 | 7511-1000140-02 | 1 | 1 | 16 | |||
| 17 | Болт M16x1,5-6gx30 | 371330 | 2 | 2 | 17 | |||
| 18 | Шайба 16.ОТ | 252139 | 10 | 10 | 18 | |||
| 19 | Прокладка | 543-1001036 | 2 | 2 | 19 | |||
| 20 | Накладка | 79092-1001067 | 4 | 4 | 20 | |||
| 21 | Амортизатор | 64221-1001029 | 4 | 4 | 21 | |||
| 22 | Кронштейн | 652511-1001056 | 2 | 2 | 22 | |||
| 23 | Палець | 64221-1001098 | 2 | 2 | 23 | |||
| 24 | Втулка | 79092-1001068-01 | 2 | 2 | 24 | |||
| 25 | Регулювальна прокладка | 79092-1001069-01 | 8 | 8 | 25 | |||
| 26 | Шплінт 5х36 | 258069 | 2 | 2 | 26 | |||
| 27 | Гайка | 250909 | 2 | 2 | 27 | |||
| 28 | Гайка М16х1,5-6Н | 374635 | 8 | 8 | 28 | |||
| 29 | Лівий кронштейн | 64221-1001046-20 | 2 | 2 | 29 |
