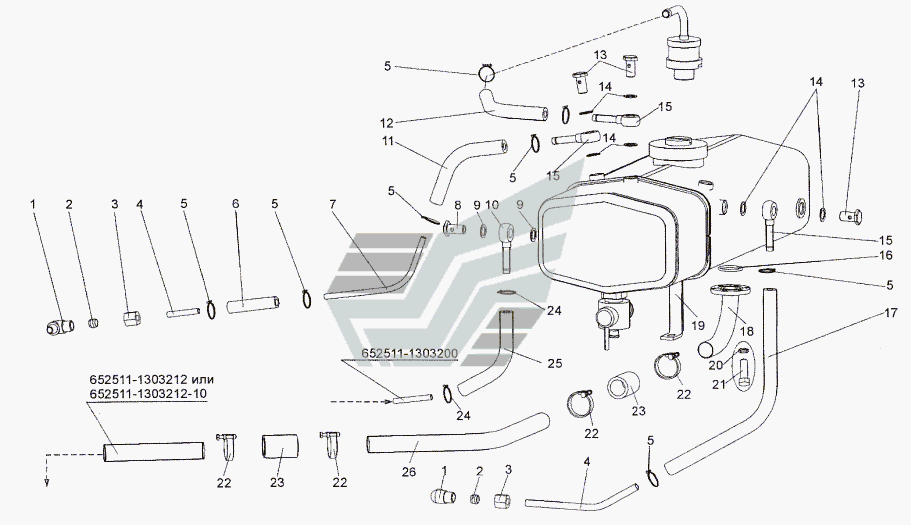

Монтаж трубопроводів розширювального бачка
100%
Назва деталі
Труба__NT__0__
Заводський номер
652511-1303212
Кількість на модель
№
Назва деталі
Паровідвідна труба
Заводський номер
652511-1303200
Кількість на модель
№
Назва деталі
Труба__NT__0__
Заводський номер
652511-1303212-10
Кількість на модель
№
Назва деталі
Кутник
Заводський номер
379051
Кількість на модель
2
№
1
Назва деталі
Конусна муфта
Заводський номер
314802
Кількість на модель
2
№
2
Назва деталі
Накидна гайка
Заводський номер
405641
Кількість на модель
2
№
3
Назва деталі
Патрубок L=110 мм
Заводський номер
79092-1303170
Кількість на модель
2
№
4
Назва деталі
Хомут
Заводський номер
379921
Кількість на модель
8
№
5
Назва деталі
Шланг
Заводський номер
543-1303239
Кількість на модель
1
№
6
Назва деталі
Паровідвідна труба
Заводський номер
652511-1303205
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
371018
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
7930-1303105
Кількість на модель
2
№
9
Назва деталі
Поворотний штуцер
Заводський номер
7413-1303124
Кількість на модель
1
№
10
Назва деталі
Рукав
Заводський номер
79092-1303200
Кількість на модель
1
№
11
Назва деталі
Рукав
Заводський номер
79092-1303198
Кількість на модель
1
№
12
Назва деталі
гвинт
Заводський номер
371016
Кількість на модель
3
№
13
Назва деталі
Прокладка
Заводський номер
535A-1503034
Кількість на модель
6
№
14
Назва деталі
Поворотний штуцер
Заводський номер
7413-1303122
Кількість на модель
3
№
15
Назва деталі
Кільце
Заводський номер
0000-1716753
Кількість на модель
1
№
16
Назва деталі
Рукав
Заводський номер
543-1719423
Кількість на модель
1
№
17
Назва деталі
Патрубок
Заводський номер
652511-1303216
Кількість на модель
1
№
18
Назва деталі
Кронштейн
Заводський номер
652511-1303307
Кількість на модель
1
№
19
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
7
№
20
Назва деталі
Болт M6-6gх12
Заводський номер
201416
Кількість на модель
7
№
21
Назва деталі
Хомут
Заводський номер
64229-1303650
Кількість на модель
4
№
22
Назва деталі
Рукав
Заводський номер
543-1303099
Кількість на модель
2
№
23
Назва деталі
Хомут
Заводський номер
379927
Кількість на модель
2
№
24
Назва деталі
Рукав
Заводський номер
547A-1303240
Кількість на модель
1
№
25
Назва деталі
Труба__NT__0__
Заводський номер
652511-1303214
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Труба__NT__0__ | 652511-1303212 | |||||||
| Паровідвідна труба | 652511-1303200 | |||||||
| Труба__NT__0__ | 652511-1303212-10 | |||||||
| 1 | Кутник | 379051 | 2 | 2 | 1 | |||
| 2 | Конусна муфта | 314802 | 2 | 2 | 2 | |||
| 3 | Накидна гайка | 405641 | 2 | 2 | 3 | |||
| 4 | Патрубок L=110 мм | 79092-1303170 | 2 | 2 | 4 | |||
| 5 | Хомут | 379921 | 8 | 8 | 5 | |||
| 6 | Шланг | 543-1303239 | 1 | 1 | 6 | |||
| 7 | Паровідвідна труба | 652511-1303205 | 1 | 1 | 7 | |||
| 8 | гвинт | 371018 | 1 | 1 | 8 | |||
| 9 | Прокладка | 7930-1303105 | 2 | 2 | 9 | |||
| 10 | Поворотний штуцер | 7413-1303124 | 1 | 1 | 10 | |||
| 11 | Рукав | 79092-1303200 | 1 | 1 | 11 | |||
| 12 | Рукав | 79092-1303198 | 1 | 1 | 12 | |||
| 13 | гвинт | 371016 | 3 | 3 | 13 | |||
| 14 | Прокладка | 535A-1503034 | 6 | 6 | 14 | |||
| 15 | Поворотний штуцер | 7413-1303122 | 3 | 3 | 15 | |||
| 16 | Кільце | 0000-1716753 | 1 | 1 | 16 | |||
| 17 | Рукав | 543-1719423 | 1 | 1 | 17 | |||
| 18 | Патрубок | 652511-1303216 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 652511-1303307 | 1 | 1 | 19 | |||
| 20 | Диск | 252134 | 7 | 7 | 20 | |||
| 21 | Болт M6-6gх12 | 201416 | 7 | 7 | 21 | |||
| 22 | Хомут | 64229-1303650 | 4 | 4 | 22 | |||
| 23 | Рукав | 543-1303099 | 2 | 2 | 23 | |||
| 24 | Хомут | 379927 | 2 | 2 | 24 | |||
| 25 | Рукав | 547A-1303240 | 1 | 1 | 25 | |||
| 26 | Труба__NT__0__ | 652511-1303214 | 1 | 1 | 26 |
