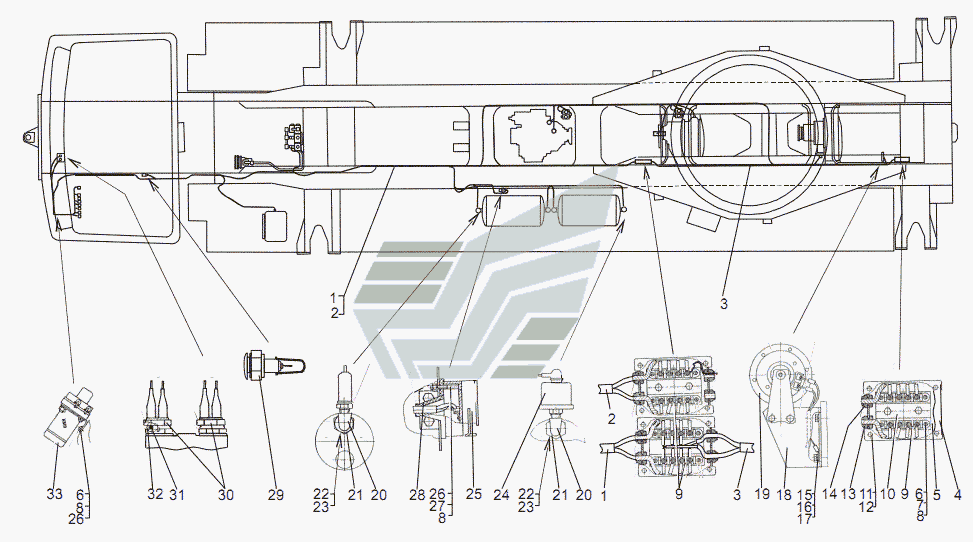

Встановлення електрообладнання на шасі
100%
Назва деталі
Джгут проводів N1 вздовж лонжерона
Заводський номер
69234-3724027-10
Кількість на модель
1
№
1
Назва деталі
Джгут проводів замовника
Заводський номер
69234-3724588-02
Кількість на модель
1
№
2
Назва деталі
Джгут проводів N2 вздовж лонжерона
Заводський номер
69234-3724580-01
Кількість на модель
1
№
3
Назва деталі
Кришка
Заводський номер
6422-3724530
Кількість на модель
3
№
4
Назва деталі
Підстава
Заводський номер
64221-3724514
Кількість на модель
3
№
5
Назва деталі
Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g
Заводський номер
220080
Кількість на модель
14
№
6
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
12
№
7
Назва деталі
Диск
Заводський номер
252133
Кількість на модель
17
№
8
Назва деталі
З'єднувальна панель
Заводський номер
16-3723000
Кількість на модель
6
№
9
Назва деталі
Кронштейн
Заводський номер
8007-3723096
Кількість на модель
3
№
10
Назва деталі
Гайка
Заводський номер
6422-3724544
Кількість на модель
12
№
11
Назва деталі
Болт M6-6gх45
Заводський номер
200217
Кількість на модель
12
№
12
Назва деталі
Втулка
Заводський номер
6422-3724538
Кількість на модель
5
№
13
Назва деталі
Ущільнювач
Заводський номер
6422-3724539
Кількість на модель
5
№
14
Назва деталі
Болт M6-6gх12
Заводський номер
201416
Кількість на модель
76
№
15
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
12
№
16
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
85
№
17
Назва деталі
Кронштейн
Заводський номер
7908-3721020
Кількість на модель
1
№
18
Назва деталі
Звуковий сигнал без рупора
Заводський номер
С314Г-3721000
Кількість на модель
1
№
19
Назва деталі
Кутник
Заводський номер
379072
Кількість на модель
4
№
20
Назва деталі
Перехідна гайка
Заводський номер
374935
Кількість на модель
4
№
21
Назва деталі
Кільце
Заводський номер
0000-3515733
Кількість на модель
4
№
22
Назва деталі
Диск
Заводський номер
376145
Кількість на модель
4
№
23
Назва деталі
Датчик тиску в пневмосистемі 18.3829
Заводський номер
18-3829010
Кількість на модель
2
№
24
Назва деталі
Розетка для переносної лампи ПС400
Заводський номер
ПС400-3723100
Кількість на модель
1
№
25
Назва деталі
Гвинт М5-6g2х45
Заводський номер
231592
Кількість на модель
3
№
26
Назва деталі
Гвинт М455-6hх__NT__2__
Заводський номер
221592
Кількість на модель
3
№
26
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
7
№
27
Назва деталі
Захисний чохол
Заводський номер
500А-3724152
Кількість на модель
1
№
28
Назва деталі
Датчик ДАДВ- 01
Заводський номер
0000-3810446
Кількість на модель
3
№
29
Назва деталі
Перемикач пневматичного сигналу ММД
Заводський номер
ММ125Д-3810000
Кількість на модель
2
№
30
Назва деталі
Датчик тиску ВПСТ
Заводський номер
0000-3720401
Кількість на модель
2
№
30
Назва деталі
Кільце
Заводський номер
0000-1602722
Кількість на модель
2
№
31
Назва деталі
Диск
Заводський номер
375818
Кількість на модель
2
№
32
Назва деталі
Контактор КТ127
Заводський номер
КТ127-3750000
Кількість на модель
1
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Джгут проводів N1 вздовж лонжерона | 69234-3724027-10 | 1 | 1 | 1 | |||
| 2 | Джгут проводів замовника | 69234-3724588-02 | 1 | 1 | 2 | |||
| 3 | Джгут проводів N2 вздовж лонжерона | 69234-3724580-01 | 1 | 1 | 3 | |||
| 4 | Кришка | 6422-3724530 | 3 | 3 | 4 | |||
| 5 | Підстава | 64221-3724514 | 3 | 3 | 5 | |||
| 6 | Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g | 220080 | 14 | 14 | 6 | |||
| 7 | Диск | 252003 | 12 | 12 | 7 | |||
| 8 | Диск | 252133 | 17 | 17 | 8 | |||
| 9 | З'єднувальна панель | 16-3723000 | 6 | 6 | 9 | |||
| 10 | Кронштейн | 8007-3723096 | 3 | 3 | 10 | |||
| 11 | Гайка | 6422-3724544 | 12 | 12 | 11 | |||
| 12 | Болт M6-6gх45 | 200217 | 12 | 12 | 12 | |||
| 13 | Втулка | 6422-3724538 | 5 | 5 | 13 | |||
| 14 | Ущільнювач | 6422-3724539 | 5 | 5 | 14 | |||
| 15 | Болт M6-6gх12 | 201416 | 76 | 76 | 15 | |||
| 16 | Диск | 252004 | 12 | 12 | 16 | |||
| 17 | Диск | 252134 | 85 | 85 | 17 | |||
| 18 | Кронштейн | 7908-3721020 | 1 | 1 | 18 | |||
| 19 | Звуковий сигнал без рупора | С314Г-3721000 | 1 | 1 | 19 | |||
| 20 | Кутник | 379072 | 4 | 4 | 20 | |||
| 21 | Перехідна гайка | 374935 | 4 | 4 | 21 | |||
| 22 | Кільце | 0000-3515733 | 4 | 4 | 22 | |||
| 23 | Диск | 376145 | 4 | 4 | 23 | |||
| 24 | Датчик тиску в пневмосистемі 18.3829 | 18-3829010 | 2 | 2 | 24 | |||
| 25 | Розетка для переносної лампи ПС400 | ПС400-3723100 | 1 | 1 | 25 | |||
| 26 | Гвинт М5-6g2х45 | 231592 | 3 | 3 | 26 | |||
| 26 | Гвинт М455-6hх__NT__2__ | 221592 | 3 | 3 | 26 | |||
| 27 | Гайка М5-6Н | 250464 | 7 | 7 | 27 | |||
| 28 | Захисний чохол | 500А-3724152 | 1 | 1 | 28 | |||
| 29 | Датчик ДАДВ- 01 | 0000-3810446 | 3 | 3 | 29 | |||
| 30 | Перемикач пневматичного сигналу ММД | ММ125Д-3810000 | 2 | 2 | 30 | |||
| 30 | Датчик тиску ВПСТ | 0000-3720401 | 2 | 2 | 30 | |||
| 31 | Кільце | 0000-1602722 | 2 | 2 | 31 | |||
| 32 | Диск | 375818 | 2 | 2 | 32 | |||
| 33 | Контактор КТ127 | КТ127-3750000 | 1 | 1 | 33 |
