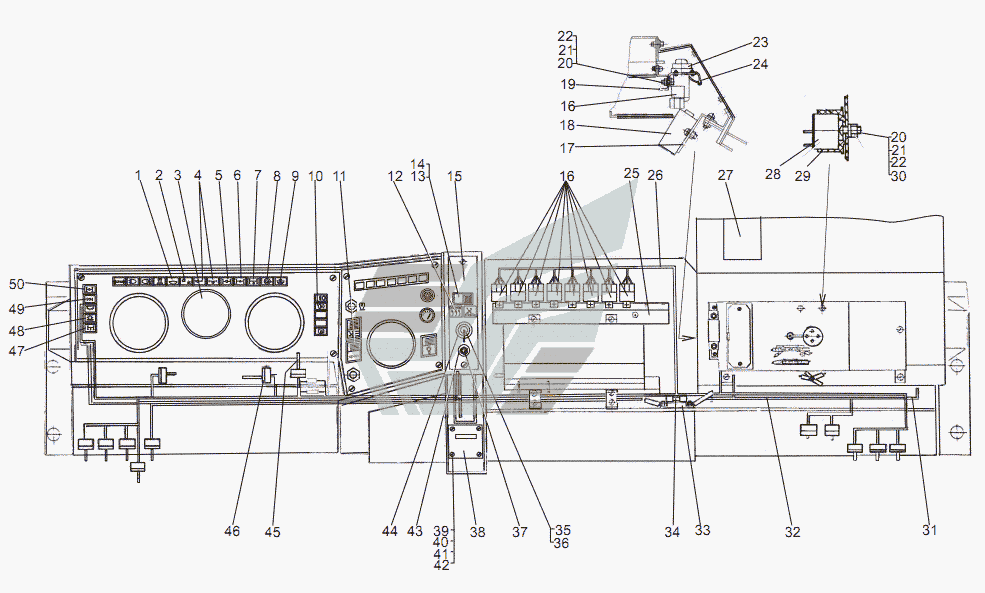

Встановлення електрообладнання в кабіні
100%
Назва деталі
Контрольна лампа
Заводський номер
8021-3803052
Кількість на модель
1
№
1
Назва деталі
Контрольна лампа увімкнення понижувальної передачі __NT__1__2212.3803-35
Заводський номер
2212-3803010-35
Кількість на модель
1
№
2
Назва деталі
Тахометр __NT__0__
Заводський номер
2531-3813010
Кількість на модель
1
№
3
Назва деталі
Контрольна лампа
Заводський номер
2212-3803010-13
Кількість на модель
2
№
4
Назва деталі
Контрольна лампа
Заводський номер
2212-3803010-14
Кількість на модель
1
№
5
Назва деталі
Контрольна лампа
Заводський номер
7930-3803065
Кількість на модель
1
№
6
Назва деталі
Контрольна лампа
Заводський номер
2212-3803010-15
Кількість на модель
1
№
7
Назва деталі
Контрольна лампа
Заводський номер
69237-3803051
Кількість на модель
1
№
8
Назва деталі
Контрольна лампа
Заводський номер
69237-3803050
Кількість на модель
1
№
9
Назва деталі
Вимикач
Заводський номер
6923-3710051
Кількість на модель
1
№
10
Назва деталі
Вимикач
Заводський номер
6923-3710081
Кількість на модель
1
№
11
Назва деталі
Контрольна лампа
Заводський номер
7930-3803051
Кількість на модель
1
№
12
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
8021-3709050
Кількість на модель
1
№
13
Назва деталі
Рамка вимикачів
Заводський номер
5336-3710015
Кількість на модель
2
№
14
Назва деталі
Панель перемикачів
Заводський номер
65271-3805015
Кількість на модель
1
№
15
Назва деталі
Реле
Заводський номер
903-3747000
Кількість на модель
10
№
16
Назва деталі
Кронштейн
Заводський номер
69237-3747014
Кількість на модель
1
№
17
Назва деталі
Реле блокування
Заводський номер
6312-3747010
Кількість на модель
1
№
18
Назва деталі
Кронштейн
Заводський номер
79092-3761004
Кількість на модель
1
№
19
Назва деталі
Гвинт
Заводський номер
220105
Кількість на модель
13
№
20
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
9
№
21
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
11
№
22
Назва деталі
Контактор КТ127
Заводський номер
КТ127-3750.000
Кількість на модель
1
№
23
Назва деталі
Джгут проводів
Заводський номер
6923-3724151
Кількість на модель
2
№
24
Назва деталі
Кронштейн
Заводський номер
79092-3747016
Кількість на модель
1
№
25
Назва деталі
Джгут проводів у кабіні
Заводський номер
69234-3724008-11
Кількість на модель
1
№
26
Назва деталі
Табличка
Заводський номер
69234-3903060
Кількість на модель
1
№
27
Назва деталі
Переривник контрольної лампи РС493-У-ХЛ
Заводський номер
РС493-3803.010-У-ХЛ
Кількість на модель
1
№
28
Назва деталі
Кронштейн-реле
Заводський номер
64221-3747015
Кількість на модель
1
№
29
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
8
№
30
Назва деталі
Джгут проводів
Заводський номер
69234-3724280
Кількість на модель
1
№
31
Назва деталі
Джгут проводів ПЖД у кабіні
Заводський номер
65151-3724262
Кількість на модель
1
№
32
Назва деталі
Блок захисту БЗ-
Заводський номер
0000-3722404
Кількість на модель
1
№
33
Назва деталі
Запобіжник ПВ-
Заводський номер
0000-3722630
Кількість на модель
1
№
34
Назва деталі
Перемикач управління ПЖД ВК354
Заводський номер
ВК354-3704000
Кількість на модель
1
№
35
Назва деталі
Гайка перемикачів
Заводський номер
5336-3708096
Кількість на модель
1
№
36
Назва деталі
Кнопковий вимикач __NT__1__11.3704-01
Заводський номер
11-3704000-01
Кількість на модель
1
№
37
Назва деталі
Електронний лічильник часу напрацювання СВН- 1
Заводський номер
0000-3818663
Кількість на модель
1
№
38
Назва деталі
Гвинт
Заводський номер
221512
Кількість на модель
4
№
39
Назва деталі
Горіх
Заводський номер
250458
Кількість на модель
4
№
40
Назва деталі
Диск
Заводський номер
252000
Кількість на модель
4
№
41
Назва деталі
Диск
Заводський номер
252130
Кількість на модель
4
№
42
Назва деталі
Табличка підігріву палива
Заводський номер
741331-3903137
Кількість на модель
1
№
43
Назва деталі
Табличка
Заводський номер
79092-3903137-01
Кількість на модель
1
№
44
Назва деталі
Джгут проводів
Заводський номер
69234-3724025
Кількість на модель
1
№
45
Назва деталі
Гніздова колодка 02-6, 3-02
Заводський номер
0000-3723904
Кількість на модель
1
№
46
Назва деталі
Вимикач
Заводський номер
79091-3710059
Кількість на модель
1
№
47
Назва деталі
Вимикач
Заводський номер
6923-3710050
Кількість на модель
1
№
48
Назва деталі
Вимикач
Заводський номер
3812-3710000-08
Кількість на модель
1
№
49
Назва деталі
Вимикач
Заводський номер
3812-3710000-09
Кількість на модель
1
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Контрольна лампа | 8021-3803052 | 1 | 1 | 1 | |||
| 2 | Контрольна лампа увімкнення понижувальної передачі __NT__1__2212.3803-35 | 2212-3803010-35 | 1 | 1 | 2 | |||
| 3 | Тахометр __NT__0__ | 2531-3813010 | 1 | 1 | 3 | |||
| 4 | Контрольна лампа | 2212-3803010-13 | 2 | 2 | 4 | |||
| 5 | Контрольна лампа | 2212-3803010-14 | 1 | 1 | 5 | |||
| 6 | Контрольна лампа | 7930-3803065 | 1 | 1 | 6 | |||
| 7 | Контрольна лампа | 2212-3803010-15 | 1 | 1 | 7 | |||
| 8 | Контрольна лампа | 69237-3803051 | 1 | 1 | 8 | |||
| 9 | Контрольна лампа | 69237-3803050 | 1 | 1 | 9 | |||
| 10 | Вимикач | 6923-3710051 | 1 | 1 | 10 | |||
| 11 | Вимикач | 6923-3710081 | 1 | 1 | 11 | |||
| 12 | Контрольна лампа | 7930-3803051 | 1 | 1 | 12 | |||
| 13 | ПЕРЕКЛЮЧАТЕЛЬ | 8021-3709050 | 1 | 1 | 13 | |||
| 14 | Рамка вимикачів | 5336-3710015 | 2 | 2 | 14 | |||
| 15 | Панель перемикачів | 65271-3805015 | 1 | 1 | 15 | |||
| 16 | Реле | 903-3747000 | 10 | 10 | 16 | |||
| 17 | Кронштейн | 69237-3747014 | 1 | 1 | 17 | |||
| 18 | Реле блокування | 6312-3747010 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 79092-3761004 | 1 | 1 | 19 | |||
| 20 | Гвинт | 220105 | 13 | 13 | 20 | |||
| 21 | Гайка | 250508 | 9 | 9 | 21 | |||
| 22 | Диск 6L | 252154 | 11 | 11 | 22 | |||
| 23 | Контактор КТ127 | КТ127-3750.000 | 1 | 1 | 23 | |||
| 24 | Джгут проводів | 6923-3724151 | 2 | 2 | 24 | |||
| 25 | Кронштейн | 79092-3747016 | 1 | 1 | 25 | |||
| 26 | Джгут проводів у кабіні | 69234-3724008-11 | 1 | 1 | 26 | |||
| 27 | Табличка | 69234-3903060 | 1 | 1 | 27 | |||
| 28 | Переривник контрольної лампи РС493-У-ХЛ | РС493-3803.010-У-ХЛ | 1 | 1 | 28 | |||
| 29 | Кронштейн-реле | 64221-3747015 | 1 | 1 | 29 | |||
| 30 | Диск | 252004 | 8 | 8 | 30 | |||
| 31 | Джгут проводів | 69234-3724280 | 1 | 1 | 31 | |||
| 32 | Джгут проводів ПЖД у кабіні | 65151-3724262 | 1 | 1 | 32 | |||
| 33 | Блок захисту БЗ- | 0000-3722404 | 1 | 1 | 33 | |||
| 34 | Запобіжник ПВ- | 0000-3722630 | 1 | 1 | 34 | |||
| 35 | Перемикач управління ПЖД ВК354 | ВК354-3704000 | 1 | 1 | 35 | |||
| 36 | Гайка перемикачів | 5336-3708096 | 1 | 1 | 36 | |||
| 37 | Кнопковий вимикач __NT__1__11.3704-01 | 11-3704000-01 | 1 | 1 | 37 | |||
| 38 | Електронний лічильник часу напрацювання СВН- 1 | 0000-3818663 | 1 | 1 | 38 | |||
| 39 | Гвинт | 221512 | 4 | 4 | 39 | |||
| 40 | Горіх | 250458 | 4 | 4 | 40 | |||
| 41 | Диск | 252000 | 4 | 4 | 41 | |||
| 42 | Диск | 252130 | 4 | 4 | 42 | |||
| 43 | Табличка підігріву палива | 741331-3903137 | 1 | 1 | 43 | |||
| 44 | Табличка | 79092-3903137-01 | 1 | 1 | 44 | |||
| 45 | Джгут проводів | 69234-3724025 | 1 | 1 | 45 | |||
| 46 | Гніздова колодка 02-6, 3-02 | 0000-3723904 | 1 | 1 | 46 | |||
| 47 | Вимикач | 79091-3710059 | 1 | 1 | 47 | |||
| 48 | Вимикач | 6923-3710050 | 1 | 1 | 48 | |||
| 49 | Вимикач | 3812-3710000-08 | 1 | 1 | 49 | |||
| 50 | Вимикач | 3812-3710000-09 | 1 | 1 | 50 |
