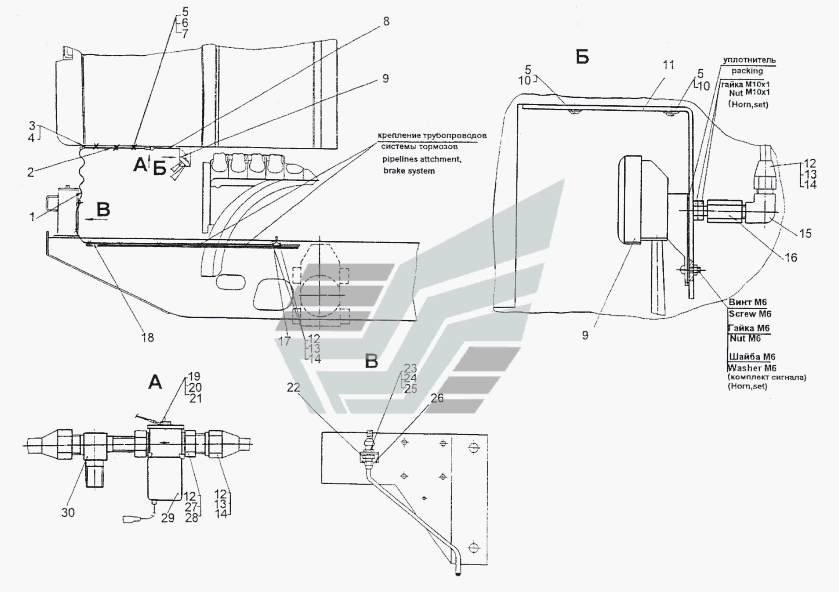

Встановлення пневмосигналу
100%
Назва деталі
Шланг
Заводський номер
8007-3506108
Кількість на модель
1
№
1
Назва деталі
Повітропровід
Заводський номер
74296-3753056
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
74296-3721068
Кількість на модель
1
№
3
Назва деталі
Перехідник
Заводський номер
74295-3753022
Кількість на модель
1
№
4
Назва деталі
Гвинт Mx
Заводський номер
240822
Кількість на модель
5
№
5
Назва деталі
Кляммер
Заводський номер
315403
Кількість на модель
4
№
6
Назва деталі
Втулка
Заводський номер
547A-3724870
Кількість на модель
4
№
7
Назва деталі
Повітропровід
Заводський номер
74296-3753054
Кількість на модель
1
№
8
Назва деталі
Пневматичний сигнал
Заводський номер
0001-3753001
Кількість на модель
1
№
9
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
8
№
10
Назва деталі
Кронштейн
Заводський номер
742953-3721064
Кількість на модель
1
№
11
Назва деталі
Кільце
Заводський номер
0000-3506717
Кількість на модель
8
№
12
Назва деталі
Муфта
Заводський номер
379254
Кількість на модель
8
№
13
Назва деталі
Накидна гайка
Заводський номер
405641
Кількість на модель
8
№
14
Назва деталі
Кутник
Заводський номер
402751
Кількість на модель
1
№
15
Назва деталі
Штуцер
Заводський номер
401512
Кількість на модель
1
№
16
Назва деталі
Перехідний трійник
Заводський номер
379117
Кількість на модель
1
№
17
Назва деталі
Повітропровід
Заводський номер
74296-3753055
Кількість на модель
1
№
18
Назва деталі
Болт M6-6gх10
Заводський номер
201415
Кількість на модель
2
№
19
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
2
№
20
Назва деталі
Кронштейн
Заводський номер
7930-3753132
Кількість на модель
1
№
21
Назва деталі
Кронштейн
Заводський номер
79081-3125048
Кількість на модель
1
№
22
Назва деталі
Диск 16L
Заводський номер
252159
Кількість на модель
2
№
24
Назва деталі
Штуцер
Заводський номер
379506-10
Кількість на модель
2
№
25
Назва деталі
Гвинт 5х12
Заводський номер
240836
Кількість на модель
7
№
26
Назва деталі
Гайка М1-6х10Н
Заводський номер
250513
Кількість на модель
2
№
27
Назва деталі
Диск
Заводський номер
375600
Кількість на модель
2
№
28
Назва деталі
Електромагнітний клапан
Заводський номер
1602-3741000
Кількість на модель
1
№
29
Назва деталі
Трійник
Заводський номер
80211-3753038
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг | 8007-3506108 | 1 | 1 | 1 | |||
| 2 | Повітропровід | 74296-3753056 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 74296-3721068 | 1 | 1 | 3 | |||
| 4 | Перехідник | 74295-3753022 | 1 | 1 | 4 | |||
| 5 | Гвинт Mx | 240822 | 5 | 5 | 5 | |||
| 6 | Кляммер | 315403 | 4 | 4 | 6 | |||
| 7 | Втулка | 547A-3724870 | 4 | 4 | 7 | |||
| 8 | Повітропровід | 74296-3753054 | 1 | 1 | 8 | |||
| 9 | Пневматичний сигнал | 0001-3753001 | 1 | 1 | 9 | |||
| 10 | Диск | 252003 | 8 | 8 | 10 | |||
| 11 | Кронштейн | 742953-3721064 | 1 | 1 | 11 | |||
| 12 | Кільце | 0000-3506717 | 8 | 8 | 12 | |||
| 13 | Муфта | 379254 | 8 | 8 | 13 | |||
| 14 | Накидна гайка | 405641 | 8 | 8 | 14 | |||
| 15 | Кутник | 402751 | 1 | 1 | 15 | |||
| 16 | Штуцер | 401512 | 1 | 1 | 16 | |||
| 17 | Перехідний трійник | 379117 | 1 | 1 | 17 | |||
| 18 | Повітропровід | 74296-3753055 | 1 | 1 | 18 | |||
| 19 | Болт M6-6gх10 | 201415 | 2 | 2 | 19 | |||
| 20 | Диск | 252134 | 2 | 2 | 20 | |||
| 21 | Кронштейн | 7930-3753132 | 1 | 1 | 21 | |||
| 22 | Кронштейн | 79081-3125048 | 1 | 1 | 22 | |||
| 24 | Диск 16L | 252159 | 2 | 2 | 24 | |||
| 25 | Штуцер | 379506-10 | 2 | 2 | 25 | |||
| 26 | Гвинт 5х12 | 240836 | 7 | 7 | 26 | |||
| 27 | Гайка М1-6х10Н | 250513 | 2 | 2 | 27 | |||
| 28 | Диск | 375600 | 2 | 2 | 28 | |||
| 29 | Електромагнітний клапан | 1602-3741000 | 1 | 1 | 29 | |||
| 30 | Трійник | 80211-3753038 | 1 | 1 | 30 |
