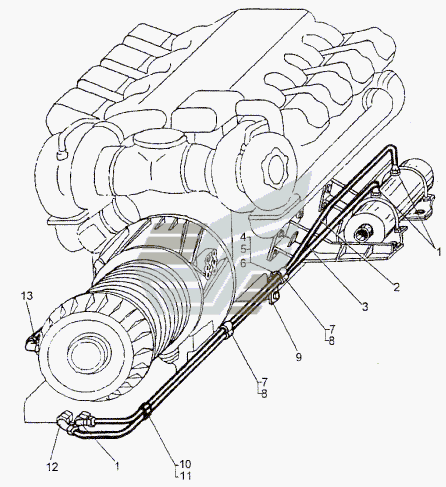

Монтаж трубопроводів ГМП
100%
Назва деталі
Штуцен 20MB-16MJ N7253-86909
Заводський номер
0001-1719038
Кількість на модель
5
№
1
Назва деталі
Шланг 16C5E-16RFJX-16RFJX90-100 Gates
Заводський номер
0001-1719037
Кількість на модель
1
№
2
Назва деталі
Шланг 16S5E- 16RFJX-16RFJX90-82 Gates
Заводський номер
0001-1719036
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
201422
Кількість на модель
2
№
4
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
2
№
5
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
2
№
6
Назва деталі
Гумова прокладка Д4101.545
Заводський номер
543-3506226-А
Кількість на модель
4
№
7
Назва деталі
Кляммер
Заводський номер
379675
Кількість на модель
4
№
8
Назва деталі
Кронштейн
Заводський номер
69237-3408266
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
543-8042114
Кількість на модель
4
№
10
Назва деталі
Хомут
Заводський номер
409394
Кількість на модель
4
№
11
Назва деталі
З'єднувач
Заводський номер
74296-1719100
Кількість на модель
1
№
12
Назва деталі
Шланг
Заводський номер
74296-1719090
Кількість на модель
1
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцен 20MB-16MJ N7253-86909 | 0001-1719038 | 5 | 5 | 1 | |||
| 2 | Шланг 16C5E-16RFJX-16RFJX90-100 Gates | 0001-1719037 | 1 | 1 | 2 | |||
| 3 | Шланг 16S5E- 16RFJX-16RFJX90-82 Gates | 0001-1719036 | 1 | 1 | 3 | |||
| 4 | гвинт | 201422 | 2 | 2 | 4 | |||
| 5 | Гайка | 250508 | 2 | 2 | 5 | |||
| 6 | Диск 6L | 252154 | 2 | 2 | 6 | |||
| 7 | Гумова прокладка Д4101.545 | 543-3506226-А | 4 | 4 | 7 | |||
| 8 | Кляммер | 379675 | 4 | 4 | 8 | |||
| 9 | Кронштейн | 69237-3408266 | 1 | 1 | 9 | |||
| 10 | Прокладка | 543-8042114 | 4 | 4 | 10 | |||
| 11 | Хомут | 409394 | 4 | 4 | 11 | |||
| 12 | З'єднувач | 74296-1719100 | 1 | 1 | 12 | |||
| 13 | Шланг | 74296-1719090 | 1 | 1 | 13 |
