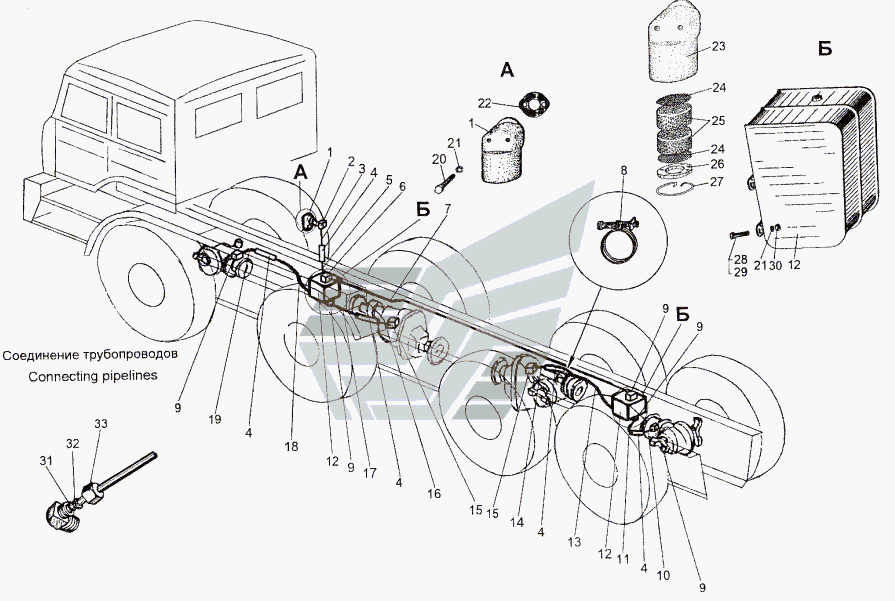

Трубопроводи системи вентиляції агрегатів
100%
Назва деталі
Фільтр
Заводський номер
543-8005410
Кількість на модель
1
№
1
Назва деталі
Кутник
Заводський номер
314514
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
742953-8005063
Кількість на модель
1
№
3
Назва деталі
Рукав Ф10
Заводський номер
535А-3506408
Кількість на модель
5
№
4
Назва деталі
Трубопровід
Заводський номер
742953-8005064
Кількість на модель
1
№
5
Назва деталі
Трійник вкрутний
Заводський номер
379594
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
742952-8005060
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
379921
Кількість на модель
10
№
8
Назва деталі
Кутник
Заводський номер
379053
Кількість на модель
7
№
9
Назва деталі
Трубопровід
Заводський номер
742952-8005056
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
742952-8005055
Кількість на модель
1
№
11
Назва деталі
Сад
Заводський номер
543-8005325-02
Кількість на модель
2
№
12
Назва деталі
Трубопровід
Заводський номер
742952-8005052
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
742952-8005054
Кількість на модель
1
№
14
Назва деталі
Ніпель
Заводський номер
314612
Кількість на модель
2
№
15
Назва деталі
Трубопровід
Заводський номер
742952-8005049
Кількість на модель
1
№
16
Назва деталі
Трубопровід
Заводський номер
742952-8005048
Кількість на модель
1
№
17
Назва деталі
Трубопровід
Заводський номер
742952-8005045
Кількість на модель
1
№
18
Назва деталі
Трубопровід
Заводський номер
742952-8005046
Кількість на модель
1
№
19
Назва деталі
Болт M- x
Заводський номер
200220
Кількість на модель
2
№
20
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
10
№
21
Назва деталі
Прокладка фільтра
Заводський номер
537-8005443
Кількість на модель
1
№
22
Назва деталі
Корпус фільтра
Заводський номер
543-8005412
Кількість на модель
1
№
23
Назва деталі
Сітка пробки
Заводський номер
543-3410246
Кількість на модель
2
№
24
Назва деталі
Фільтруючий елемент
Заводський номер
543-1018323-Б
Кількість на модель
2
№
25
Назва деталі
Диск
Заводський номер
376195
Кількість на модель
1
№
26
Назва деталі
Пружинне кільце
Заводський номер
543-3410242
Кількість на модель
1
№
27
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
4
№
28
Назва деталі
гвинт
Заводський номер
201422
Кількість на модель
4
№
29
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
8
№
30
Назва деталі
Кільце
Заводський номер
0000-3506717
Кількість на модель
12
№
31
Назва деталі
Муфта
Заводський номер
379254
Кількість на модель
12
№
32
Назва деталі
Накидна гайка
Заводський номер
405641
Кількість на модель
12
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фільтр | 543-8005410 | 1 | 1 | 1 | |||
| 2 | Кутник | 314514 | 1 | 1 | 2 | |||
| 3 | Трубопровід | 742953-8005063 | 1 | 1 | 3 | |||
| 4 | Рукав Ф10 | 535А-3506408 | 5 | 5 | 4 | |||
| 5 | Трубопровід | 742953-8005064 | 1 | 1 | 5 | |||
| 6 | Трійник вкрутний | 379594 | 1 | 1 | 6 | |||
| 7 | Трубопровід | 742952-8005060 | 1 | 1 | 7 | |||
| 8 | Хомут | 379921 | 10 | 10 | 8 | |||
| 9 | Кутник | 379053 | 7 | 7 | 9 | |||
| 10 | Трубопровід | 742952-8005056 | 1 | 1 | 10 | |||
| 11 | Трубопровід | 742952-8005055 | 1 | 1 | 11 | |||
| 12 | Сад | 543-8005325-02 | 2 | 2 | 12 | |||
| 13 | Трубопровід | 742952-8005052 | 1 | 1 | 13 | |||
| 14 | Трубопровід | 742952-8005054 | 1 | 1 | 14 | |||
| 15 | Ніпель | 314612 | 2 | 2 | 15 | |||
| 16 | Трубопровід | 742952-8005049 | 1 | 1 | 16 | |||
| 17 | Трубопровід | 742952-8005048 | 1 | 1 | 17 | |||
| 18 | Трубопровід | 742952-8005045 | 1 | 1 | 18 | |||
| 19 | Трубопровід | 742952-8005046 | 1 | 1 | 19 | |||
| 20 | Болт M- x | 200220 | 2 | 2 | 20 | |||
| 21 | Диск | 252134 | 10 | 10 | 21 | |||
| 22 | Прокладка фільтра | 537-8005443 | 1 | 1 | 22 | |||
| 23 | Корпус фільтра | 543-8005412 | 1 | 1 | 23 | |||
| 24 | Сітка пробки | 543-3410246 | 2 | 2 | 24 | |||
| 25 | Фільтруючий елемент | 543-1018323-Б | 2 | 2 | 25 | |||
| 26 | Диск | 376195 | 1 | 1 | 26 | |||
| 27 | Пружинне кільце | 543-3410242 | 1 | 1 | 27 | |||
| 28 | гвинт | 201418 | 4 | 4 | 28 | |||
| 29 | гвинт | 201422 | 4 | 4 | 29 | |||
| 30 | Гайка | 250508 | 8 | 8 | 30 | |||
| 31 | Кільце | 0000-3506717 | 12 | 12 | 31 | |||
| 32 | Муфта | 379254 | 12 | 12 | 32 | |||
| 33 | Накидна гайка | 405641 | 12 | 12 | 33 |
