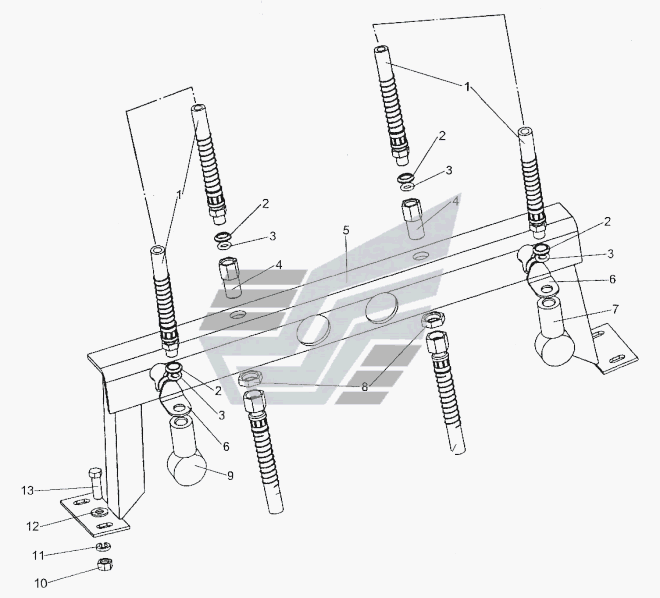

Встановлення з'єднувальних головок
100%
Назва деталі
Спіральний трубопровід
Заводський номер
74295-3506380
Кількість на модель
2
№
1
Назва деталі
Диск
Заводський номер
375960
Кількість на модель
4
№
2
Назва деталі
Кільце
Заводський номер
0000-1308725
Кількість на модель
4
№
3
Назва деталі
Штуцер
Заводський номер
404299
Кількість на модель
2
№
4
Назва деталі
Кронштейн
Заводський номер
74295-3506580-01
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
74295-3521050
Кількість на модель
2
№
6
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
0001-3521221
Кількість на модель
1
№
7
Назва деталі
Гайка М22х1,5-6Н
Заводський номер
250659
Кількість на модель
2
№
8
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
0001-3521222
Кількість на модель
1
№
9
Назва деталі
Гайка М12-6Н
Заводський номер
250514
Кількість на модель
4
№
10
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
4
№
11
Назва деталі
Диск
Заводський номер
252007
Кількість на модель
4
№
12
Назва деталі
Болт M12-6gх40
Заводський номер
201544
Кількість на модель
4
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Спіральний трубопровід | 74295-3506380 | 2 | 2 | 1 | |||
| 2 | Диск | 375960 | 4 | 4 | 2 | |||
| 3 | Кільце | 0000-1308725 | 4 | 4 | 3 | |||
| 4 | Штуцер | 404299 | 2 | 2 | 4 | |||
| 5 | Кронштейн | 74295-3506580-01 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 74295-3521050 | 2 | 2 | 6 | |||
| 7 | Автоматична з'єднувальна головка | 0001-3521221 | 1 | 1 | 7 | |||
| 8 | Гайка М22х1,5-6Н | 250659 | 2 | 2 | 8 | |||
| 9 | Автоматична з'єднувальна головка | 0001-3521222 | 1 | 1 | 9 | |||
| 10 | Гайка М12-6Н | 250514 | 4 | 4 | 10 | |||
| 11 | Диск | 252137 | 4 | 4 | 11 | |||
| 12 | Диск | 252007 | 4 | 4 | 12 | |||
| 13 | Болт M12-6gх40 | 201544 | 4 | 4 | 13 |
