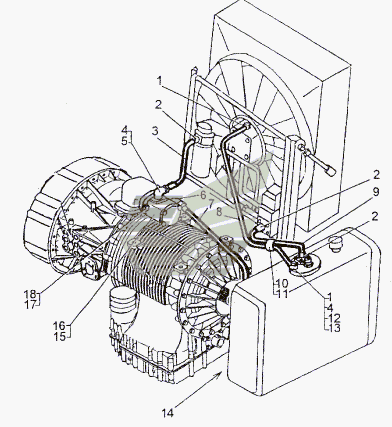

Монтаж трубопроводів
100%
Назва деталі
Хомут
Заводський номер
379921
Кількість на модель
2
№
1
Назва деталі
Фланець 12СFНS N7253-07025
Заводський номер
0001-1922027
Кількість на модель
3
№
2
Назва деталі
Шланг 12C2AT(G2) 16FL45-12FL45-180
Заводський номер
0001-1922042
Кількість на модель
1
№
3
Назва деталі
Спеціальний болт
Заводський номер
543-3504147-Б
Кількість на модель
1
№
4
Назва деталі
Фланець 16СFНS N7253-07035
Заводський номер
0001-1922025
Кількість на модель
1
№
5
Назва деталі
Фланець 24СFНS N7253-07055
Заводський номер
0001-1922026
Кількість на модель
1
№
6
Назва деталі
Шланг 24C1TH(G1H) 24FL90-24FL-52
Заводський номер
0001-1922041
Кількість на модель
1
№
7
Назва деталі
Рукав Ф10
Заводський номер
6525-3506116
Кількість на модель
1
№
8
Назва деталі
Шланг
Заводський номер
0001-1922043
Кількість на модель
1
№
9
Назва деталі
Прокладка клеммера
Заводський номер
543-4216151-A2
Кількість на модель
2
№
10
Назва деталі
Хомут
Заводський номер
409394
Кількість на модель
2
№
11
Назва деталі
З'єднувач
Заводський номер
742952-1923018
Кількість на модель
1
№
12
Назва деталі
Прокладка 18М3
Заводський номер
376120
Кількість на модель
2
№
13
Назва деталі
Насос
Заводський номер
74296-1901010
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
742953-1901024
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
2
№
17
Назва деталі
Болт 1/2-13UNC-2Ax40
Заводський номер
407588-01
Кількість на модель
2
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | 379921 | 2 | 2 | 1 | |||
| 2 | Фланець 12СFНS N7253-07025 | 0001-1922027 | 3 | 3 | 2 | |||
| 3 | Шланг 12C2AT(G2) 16FL45-12FL45-180 | 0001-1922042 | 1 | 1 | 3 | |||
| 4 | Спеціальний болт | 543-3504147-Б | 1 | 1 | 4 | |||
| 5 | Фланець 16СFНS N7253-07035 | 0001-1922025 | 1 | 1 | 5 | |||
| 6 | Фланець 24СFНS N7253-07055 | 0001-1922026 | 1 | 1 | 6 | |||
| 7 | Шланг 24C1TH(G1H) 24FL90-24FL-52 | 0001-1922041 | 1 | 1 | 7 | |||
| 8 | Рукав Ф10 | 6525-3506116 | 1 | 1 | 8 | |||
| 9 | Шланг | 0001-1922043 | 1 | 1 | 9 | |||
| 10 | Прокладка клеммера | 543-4216151-A2 | 2 | 2 | 10 | |||
| 11 | Хомут | 409394 | 2 | 2 | 11 | |||
| 12 | З'єднувач | 742952-1923018 | 1 | 1 | 12 | |||
| 13 | Прокладка 18М3 | 376120 | 2 | 2 | 13 | |||
| 15 | Насос | 74296-1901010 | 1 | 1 | 15 | |||
| 16 | Прокладка | 742953-1901024 | 1 | 1 | 16 | |||
| 17 | Диск | 252137 | 2 | 2 | 17 | |||
| 18 | Болт 1/2-13UNC-2Ax40 | 407588-01 | 2 | 2 | 18 |
