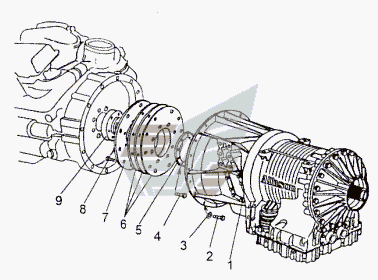

Монтаж гідромеханічної передачі
100%
Назва деталі
Гідромеханічна коробка передач HD4560 PR/ТС 561( 30 00 001)
Заводський номер
0001-1700007
Кількість на модель
1
№
1
Назва деталі
Болт M10-6gх30
Заводський номер
407076-01
Кількість на модель
12
№
2
Назва деталі
Диск
Заводський номер
252006
Кількість на модель
12
№
3
Назва деталі
Болт M12x1.5-6gx30
Заводський номер
371300
Кількість на модель
12
№
4
Назва деталі
Пластина (29525535)
Заводський номер
0001-1700128
Кількість на модель
1
№
5
Назва деталі
Диск (29525532)
Заводський номер
0001-1700126
Кількість на модель
3
№
6
Назва деталі
Диск (29525531)
Заводський номер
0001-1700125
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
407030-01
Кількість на модель
12
№
8
Назва деталі
Пастка (29525534)
Заводський номер
0001-1700127
Кількість на модель
1
№
9
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідромеханічна коробка передач HD4560 PR/ТС 561( 30 00 001) | 0001-1700007 | 1 | 1 | 1 | |||
| 2 | Болт M10-6gх30 | 407076-01 | 12 | 12 | 2 | |||
| 3 | Диск | 252006 | 12 | 12 | 3 | |||
| 4 | Болт M12x1.5-6gx30 | 371300 | 12 | 12 | 4 | |||
| 5 | Пластина (29525535) | 0001-1700128 | 1 | 1 | 5 | |||
| 6 | Диск (29525532) | 0001-1700126 | 3 | 3 | 6 | |||
| 7 | Диск (29525531) | 0001-1700125 | 1 | 1 | 7 | |||
| 8 | гвинт | 407030-01 | 12 | 12 | 8 | |||
| 9 | Пастка (29525534) | 0001-1700127 | 1 | 1 | 9 |
