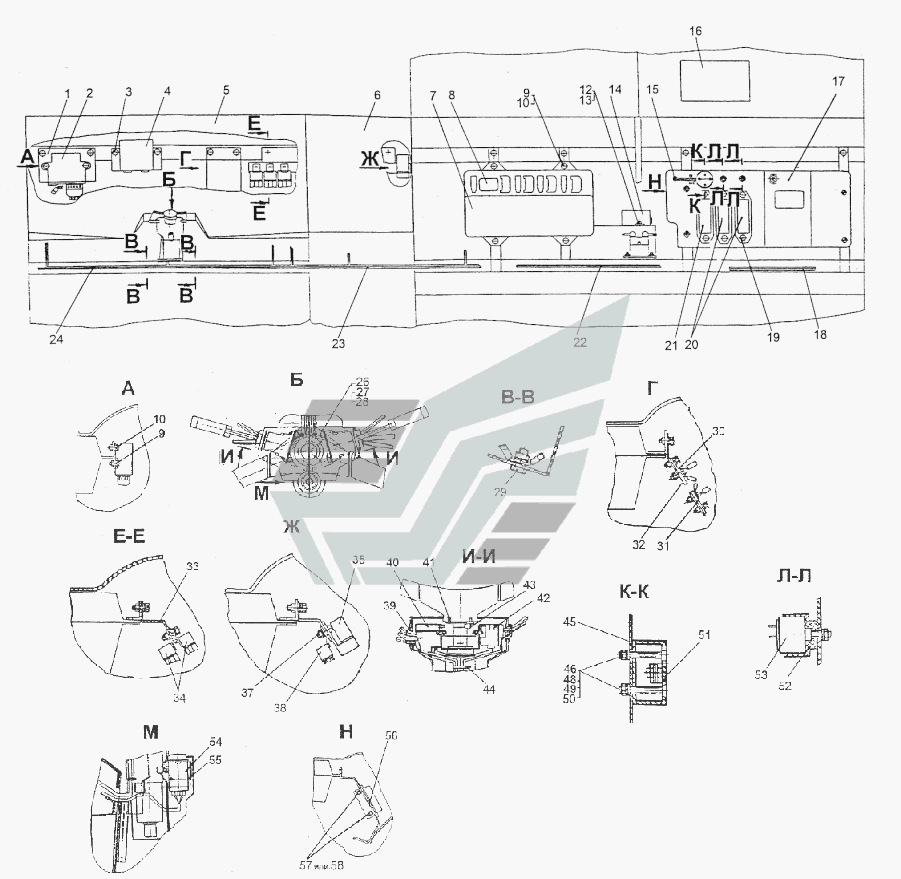

Встановлення електрообладнання в кабіні
100%
Назва деталі
Кронштейн
Заводський номер
74296-3747038
Кількість на модель
1
№
1
Назва деталі
Блок управління
Заводський номер
0001-3747007
Кількість на модель
1
№
2
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
29
№
3
Назва деталі
Переривник РС951-А2-УХЛ
Заводський номер
РС951А2-3726010-УХЛ
Кількість на модель
1
№
4
Назва деталі
Основна панель приладів __NT__0__
Заводський номер
74296-3800001
Кількість на модель
1
№
5
Назва деталі
Додаткова панель приладів
Заводський номер
74296-3800009
Кількість на модель
1
№
6
Назва деталі
Блок запобіжників і реле
Заводський номер
23-3722000-01
Кількість на модель
1
№
7
Назва деталі
Переривач склоочисника 461.3747
Заводський номер
461-3747010
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
20
№
9
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
26
№
10
Назва деталі
Гвинт 5х12
Заводський номер
240836
Кількість на модель
2
№
12
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
24
№
13
Назва деталі
Реле
Заводський номер
12-3761000
Кількість на модель
1
№
14
Назва деталі
Гумова втулка
Заводський номер
535A-3724015
Кількість на модель
1
№
15
Назва деталі
Табличка запобіжників
Заводський номер
74296-3903060
Кількість на модель
1
№
16
Назва деталі
Кронштейн
Заводський номер
742953-3722023
Кількість на модель
1
№
17
Назва деталі
Джгут проводів у кабіні
Заводський номер
74296-3724210
Кількість на модель
1
№
18
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
22
№
19
Назва деталі
Блок запобіжників БП- 1
Заводський номер
0000-3722405
Кількість на модель
2
№
20
Назва деталі
Блок запобіжників БП- 4
Заводський номер
0000-3722416
Кількість на модель
1
№
21
Назва деталі
Джгут проводів у кабіні
Заводський номер
74296-3724208
Кількість на модель
1
№
22
Назва деталі
Джгут проводів у кабіні
Заводський номер
74296-3724204
Кількість на модель
1
№
23
Назва деталі
Джгут проводів у кабіні
Заводський номер
74296-3724206
Кількість на модель
1
№
24
Назва деталі
Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g
Заводський номер
220080
Кількість на модель
2
№
26
Назва деталі
Диск
Заводський номер
252133
Кількість на модель
4
№
27
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
28
№
28
Назва деталі
гвинт
Заводський номер
201422
Кількість на модель
2
№
29
Назва деталі
Пластина
Заводський номер
74295-3803094
Кількість на модель
2
№
30
Назва деталі
Кронштейн
Заводський номер
74295-3803074-10
Кількість на модель
1
№
31
Назва деталі
Кронштейн
Заводський номер
74295-3803082-10
Кількість на модель
1
№
32
Назва деталі
Кронштейн
Заводський номер
742953-3747016
Кількість на модель
1
№
33
Назва деталі
Реле
Заводський номер
903-3747000
Кількість на модель
16
№
34
Назва деталі
Реле часу DGS 01424
Заводський номер
0001-3747006
Кількість на модель
1
№
35
Назва деталі
Гвинт
Заводський номер
220105
Кількість на модель
1
№
37
Назва деталі
Реле
Заводський номер
0000-3747657
Кількість на модель
1
№
38
Назва деталі
Чохол перемикача
Заводський номер
64221-3709222
Кількість на модель
2
№
39
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
66-3709000
Кількість на модель
1
№
40
Назва деталі
Гвинт М125-6gх__NT__2__
Заводський номер
221578
Кількість на модель
4
№
41
Назва деталі
Перемикач склоочисника
Заводський номер
40-3709000
Кількість на модель
1
№
42
Назва деталі
Втулка
Заводський номер
64221-3709219
Кількість на модель
1
№
43
Назва деталі
Хомут для кріплення проводів
Заводський номер
64227-3724622
Кількість на модель
3
№
44
Назва деталі
Прокладка
Заводський номер
500-3723242
Кількість на модель
1
№
45
Назва деталі
Гвинт
Заводський номер
221512
Кількість на модель
2
№
46
Назва деталі
Горіх
Заводський номер
250458
Кількість на модель
2
№
48
Назва деталі
Диск
Заводський номер
252000
Кількість на модель
2
№
49
Назва деталі
Диск
Заводський номер
252130
Кількість на модель
2
№
50
Назва деталі
Електрична розетка АР- 93
Заводський номер
0000-3723806
Кількість на модель
1
№
51
Назва деталі
Кронштейн-реле
Заводський номер
64221-3747015
Кількість на модель
2
№
52
Назва деталі
Переривник РС493-УХЛ
Заводський номер
PC493-3803010
Кількість на модель
2
№
53
Назва деталі
Вимикач запалювання
Заводський номер
1902-3704000
Кількість на модель
1
№
54
Назва деталі
Гвинт М104-6gх__NT__2__
Заводський номер
220051
Кількість на модель
3
№
55
Назва деталі
Гвинт М146-6gх__NT__2__
Заводський номер
221604
Кількість на модель
2
№
57
Назва деталі
Гвинт М6-6g2х14
Заводський номер
231604
Кількість на модель
2
№
58
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 74296-3747038 | 1 | 1 | 1 | |||
| 2 | Блок управління | 0001-3747007 | 1 | 1 | 2 | |||
| 3 | гвинт | 201418 | 29 | 29 | 3 | |||
| 4 | Переривник РС951-А2-УХЛ | РС951А2-3726010-УХЛ | 1 | 1 | 4 | |||
| 5 | Основна панель приладів __NT__0__ | 74296-3800001 | 1 | 1 | 5 | |||
| 6 | Додаткова панель приладів | 74296-3800009 | 1 | 1 | 6 | |||
| 7 | Блок запобіжників і реле | 23-3722000-01 | 1 | 1 | 7 | |||
| 8 | Переривач склоочисника 461.3747 | 461-3747010 | 1 | 1 | 8 | |||
| 9 | Диск | 252004 | 20 | 20 | 9 | |||
| 10 | Диск 6L | 252154 | 26 | 26 | 10 | |||
| 12 | Гвинт 5х12 | 240836 | 2 | 2 | 12 | |||
| 13 | Диск | 252003 | 24 | 24 | 13 | |||
| 14 | Реле | 12-3761000 | 1 | 1 | 14 | |||
| 15 | Гумова втулка | 535A-3724015 | 1 | 1 | 15 | |||
| 16 | Табличка запобіжників | 74296-3903060 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 742953-3722023 | 1 | 1 | 17 | |||
| 18 | Джгут проводів у кабіні | 74296-3724210 | 1 | 1 | 18 | |||
| 19 | Гайка | 250508 | 22 | 22 | 19 | |||
| 20 | Блок запобіжників БП- 1 | 0000-3722405 | 2 | 2 | 20 | |||
| 21 | Блок запобіжників БП- 4 | 0000-3722416 | 1 | 1 | 21 | |||
| 22 | Джгут проводів у кабіні | 74296-3724208 | 1 | 1 | 22 | |||
| 23 | Джгут проводів у кабіні | 74296-3724204 | 1 | 1 | 23 | |||
| 24 | Джгут проводів у кабіні | 74296-3724206 | 1 | 1 | 24 | |||
| 26 | Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g | 220080 | 2 | 2 | 26 | |||
| 27 | Диск | 252133 | 4 | 4 | 27 | |||
| 28 | Гайка М5-6Н | 250464 | 28 | 28 | 28 | |||
| 29 | гвинт | 201422 | 2 | 2 | 29 | |||
| 30 | Пластина | 74295-3803094 | 2 | 2 | 30 | |||
| 31 | Кронштейн | 74295-3803074-10 | 1 | 1 | 31 | |||
| 32 | Кронштейн | 74295-3803082-10 | 1 | 1 | 32 | |||
| 33 | Кронштейн | 742953-3747016 | 1 | 1 | 33 | |||
| 34 | Реле | 903-3747000 | 16 | 16 | 34 | |||
| 35 | Реле часу DGS 01424 | 0001-3747006 | 1 | 1 | 35 | |||
| 37 | Гвинт | 220105 | 1 | 1 | 37 | |||
| 38 | Реле | 0000-3747657 | 1 | 1 | 38 | |||
| 39 | Чохол перемикача | 64221-3709222 | 2 | 2 | 39 | |||
| 40 | ПЕРЕКЛЮЧАТЕЛЬ | 66-3709000 | 1 | 1 | 40 | |||
| 41 | Гвинт М125-6gх__NT__2__ | 221578 | 4 | 4 | 41 | |||
| 42 | Перемикач склоочисника | 40-3709000 | 1 | 1 | 42 | |||
| 43 | Втулка | 64221-3709219 | 1 | 1 | 43 | |||
| 44 | Хомут для кріплення проводів | 64227-3724622 | 3 | 3 | 44 | |||
| 45 | Прокладка | 500-3723242 | 1 | 1 | 45 | |||
| 46 | Гвинт | 221512 | 2 | 2 | 46 | |||
| 48 | Горіх | 250458 | 2 | 2 | 48 | |||
| 49 | Диск | 252000 | 2 | 2 | 49 | |||
| 50 | Диск | 252130 | 2 | 2 | 50 | |||
| 51 | Електрична розетка АР- 93 | 0000-3723806 | 1 | 1 | 51 | |||
| 52 | Кронштейн-реле | 64221-3747015 | 2 | 2 | 52 | |||
| 53 | Переривник РС493-УХЛ | PC493-3803010 | 2 | 2 | 53 | |||
| 54 | Вимикач запалювання | 1902-3704000 | 1 | 1 | 54 | |||
| 55 | Гвинт М104-6gх__NT__2__ | 220051 | 3 | 3 | 55 | |||
| 57 | Гвинт М146-6gх__NT__2__ | 221604 | 2 | 2 | 57 | |||
| 58 | Гвинт М6-6g2х14 | 231604 | 2 | 2 | 58 |
