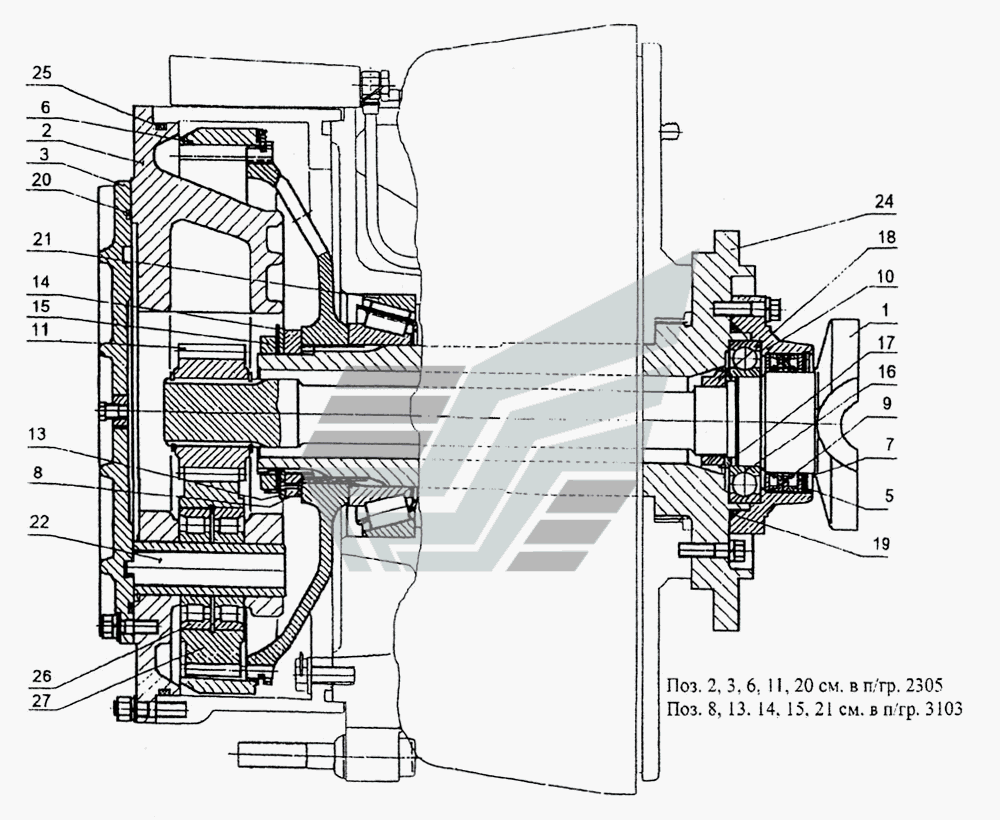

Напівось і планетарна коробка передач
100%
Назва деталі
Посібник
Заводський номер
7930-2305021
Кількість на модель
1
№
Назва деталі
Затор
Заводський номер
378711
Кількість на модель
1
№
Назва деталі
Маточина з барабаном
Заводський номер
7908-3103012
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
375965
Кількість на модель
1
№
Назва деталі
Стопорна шайба
Заводський номер
547-2405135
Кількість на модель
12
№
Назва деталі
Шпилька М10х25
Заводський номер
373271
Кількість на модель
9
№
Назва деталі
Напівось
Заводський номер
7930-2303071
Кількість на модель
1
№
1
Назва деталі
Кермо з супутниками
Заводський номер
7930-2305018
Кількість на модель
1
№
2
Назва деталі
Кришка з перехідником
Заводський номер
7930-2305026
Кількість на модель
1
№
3
Назва деталі
Кільце Б
Заводський номер
400481
Кількість на модель
1
№
5
Назва деталі
Ведена шестерня з кожухом
Заводський номер
547А-2405012-02
Кількість на модель
1
№
6
Назва деталі
Опорна шайба
Заводський номер
543-2403213
Кількість на модель
2
№
7
Назва деталі
Гайка підшипника маточини колеса в зборі
Заводський номер
535А-3103076-Б
Кількість на модель
1
№
8
Назва деталі
Манжета 1.2-74х102-3
Заводський номер
535А-2402215-01
Кількість на модель
2
№
9
Назва деталі
Кришка
Заводський номер
7908-2303150
Кількість на модель
1
№
10
Назва деталі
Сонячна шестерня
Заводський номер
7930-2305028
Кількість на модель
1
№
11
Назва деталі
Шайба контргайки
Заводський номер
535А-3103080
Кількість на модель
1
№
13
Назва деталі
Гайки зі стопорними шайбами
Заводський номер
535А-3103079
Кількість на модель
1
№
14
Назва деталі
Контргайка підшипників маточини колеса
Заводський номер
535А-3103081-Б
Кількість на модель
1
№
15
Назва деталі
Подшипник
Заводський номер
0000-2403228
Кількість на модель
1
№
16
Назва деталі
Опорне кільце
Заводський номер
7917-2303084
Кількість на модель
1
№
17
Назва деталі
Гайка М1-6х52Н
Заводський номер
7917-2303082
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
0000-2303808
Кількість на модель
1
№
19
Назва деталі
Кільце
Заводський номер
0000-2305835
Кількість на модель
1
№
20
Назва деталі
Подшипник
Заводський номер
0000-3103296
Кількість на модель
1
№
21
Назва деталі
Вісь супутника
Заводський номер
7917-2305038
Кількість на модель
3
№
22
Назва деталі
Цапфа
Заводський номер
7909-2304081
Кількість на модель
1
№
24
Назва деталі
Гумове кільце
Заводський номер
543-2405063
Кількість на модель
1
№
25
Назва деталі
Подшипник
Заводський номер
0000-2305306
Кількість на модель
6
№
26
Назва деталі
Супутник
Заводський номер
7930-2305035
Кількість на модель
3
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Посібник | 7930-2305021 | 1 | 1 | |||||
| Затор | 378711 | 1 | 1 | |||||
| Маточина з барабаном | 7908-3103012 | 1 | 1 | |||||
| Диск | 375965 | 1 | 1 | |||||
| Стопорна шайба | 547-2405135 | 12 | 12 | |||||
| Шпилька М10х25 | 373271 | 9 | 9 | |||||
| 1 | Напівось | 7930-2303071 | 1 | 1 | 1 | |||
| 2 | Кермо з супутниками | 7930-2305018 | 1 | 1 | 2 | |||
| 3 | Кришка з перехідником | 7930-2305026 | 1 | 1 | 3 | |||
| 5 | Кільце Б | 400481 | 1 | 1 | 5 | |||
| 6 | Ведена шестерня з кожухом | 547А-2405012-02 | 1 | 1 | 6 | |||
| 7 | Опорна шайба | 543-2403213 | 2 | 2 | 7 | |||
| 8 | Гайка підшипника маточини колеса в зборі | 535А-3103076-Б | 1 | 1 | 8 | |||
| 9 | Манжета 1.2-74х102-3 | 535А-2402215-01 | 2 | 2 | 9 | |||
| 10 | Кришка | 7908-2303150 | 1 | 1 | 10 | |||
| 11 | Сонячна шестерня | 7930-2305028 | 1 | 1 | 11 | |||
| 13 | Шайба контргайки | 535А-3103080 | 1 | 1 | 13 | |||
| 14 | Гайки зі стопорними шайбами | 535А-3103079 | 1 | 1 | 14 | |||
| 15 | Контргайка підшипників маточини колеса | 535А-3103081-Б | 1 | 1 | 15 | |||
| 16 | Подшипник | 0000-2403228 | 1 | 1 | 16 | |||
| 17 | Опорне кільце | 7917-2303084 | 1 | 1 | 17 | |||
| 18 | Гайка М1-6х52Н | 7917-2303082 | 1 | 1 | 18 | |||
| 19 | Кільце | 0000-2303808 | 1 | 1 | 19 | |||
| 20 | Кільце | 0000-2305835 | 1 | 1 | 20 | |||
| 21 | Подшипник | 0000-3103296 | 1 | 1 | 21 | |||
| 22 | Вісь супутника | 7917-2305038 | 3 | 3 | 22 | |||
| 24 | Цапфа | 7909-2304081 | 1 | 1 | 24 | |||
| 25 | Гумове кільце | 543-2405063 | 1 | 1 | 25 | |||
| 26 | Подшипник | 0000-2305306 | 6 | 6 | 26 | |||
| 27 | Супутник | 7930-2305035 | 3 | 3 | 27 |
