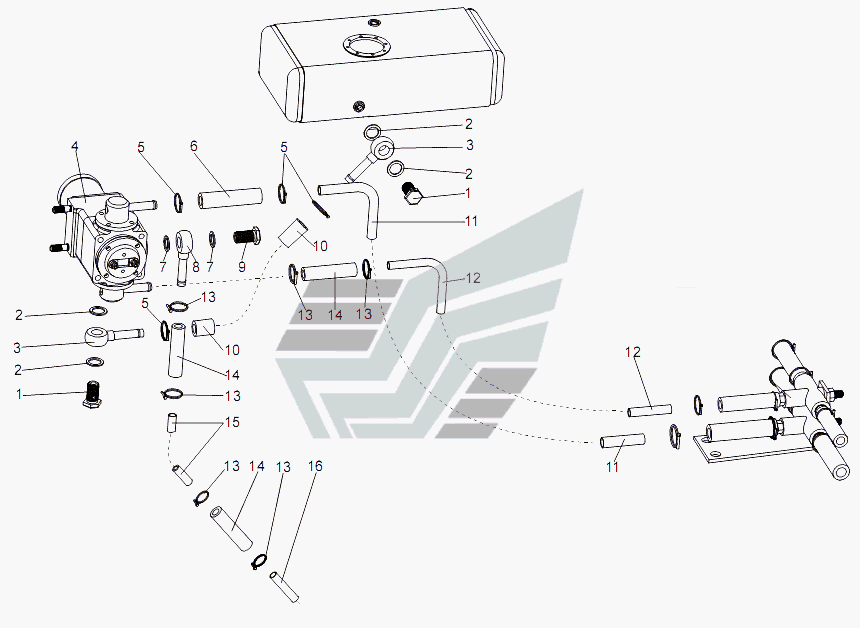

Паливопроводи бака стартового палива
100%
Назва деталі
гвинт
Заводський номер
371018
Кількість на модель
2
№
1
Назва деталі
Прокладка 16М3
Заводський номер
409282
Кількість на модель
4
№
2
Назва деталі
Поворотний штуцер
Заводський номер
7413-1303124
Кількість на модель
2
№
3
Назва деталі
Електромагнітний паливний кран
Заводський номер
7930-1116410-10
Кількість на модель
1
№
4
Назва деталі
Електромагнітний паливний кран
Заводський номер
7930-1116410-21
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
379929
Кількість на модель
4
№
5
Назва деталі
Шланг
Заводський номер
537-1303110
Кількість на модель
1
№
6
Назва деталі
Прокладка 14М3
Заводський номер
409281
Кількість на модель
2
№
7
Назва деталі
Поворотний штуцер
Заводський номер
7413-1303122
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
371016
Кількість на модель
1
№
9
Назва деталі
Рукав
Заводський номер
547A-1303240
Кількість на модель
1
№
10
Назва деталі
Паливопровід L=1000 мм
Заводський номер
7930-1104014
Кількість на модель
1
№
11
Назва деталі
Паливопровід L=1000 мм
Заводський номер
7930-1104260
Кількість на модель
1
№
12
Назва деталі
Хомут
Заводський номер
379921
Кількість на модель
6
№
13
Назва деталі
Рукав
Заводський номер
535A-1015818
Кількість на модель
2
№
14
Назва деталі
Паливопровід L=1150 мм
Заводський номер
7930-1104262
Кількість на модель
1
№
15
Назва деталі
Паливопровід L=4600 мм
Заводський номер
7930-1104264-10
Кількість на модель
1
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | 371018 | 2 | 2 | 1 | |||
| 2 | Прокладка 16М3 | 409282 | 4 | 4 | 2 | |||
| 3 | Поворотний штуцер | 7413-1303124 | 2 | 2 | 3 | |||
| 4 | Електромагнітний паливний кран | 7930-1116410-10 | 1 | 1 | 4 | |||
| 4 | Електромагнітний паливний кран | 7930-1116410-21 | 1 | 1 | 4 | |||
| 5 | Хомут | 379929 | 4 | 4 | 5 | |||
| 6 | Шланг | 537-1303110 | 1 | 1 | 6 | |||
| 7 | Прокладка 14М3 | 409281 | 2 | 2 | 7 | |||
| 8 | Поворотний штуцер | 7413-1303122 | 1 | 1 | 8 | |||
| 9 | гвинт | 371016 | 1 | 1 | 9 | |||
| 10 | Рукав | 547A-1303240 | 1 | 1 | 10 | |||
| 11 | Паливопровід L=1000 мм | 7930-1104014 | 1 | 1 | 11 | |||
| 12 | Паливопровід L=1000 мм | 7930-1104260 | 1 | 1 | 12 | |||
| 13 | Хомут | 379921 | 6 | 6 | 13 | |||
| 14 | Рукав | 535A-1015818 | 2 | 2 | 14 | |||
| 15 | Паливопровід L=1150 мм | 7930-1104262 | 1 | 1 | 15 | |||
| 16 | Паливопровід L=4600 мм | 7930-1104264-10 | 1 | 1 | 16 |
