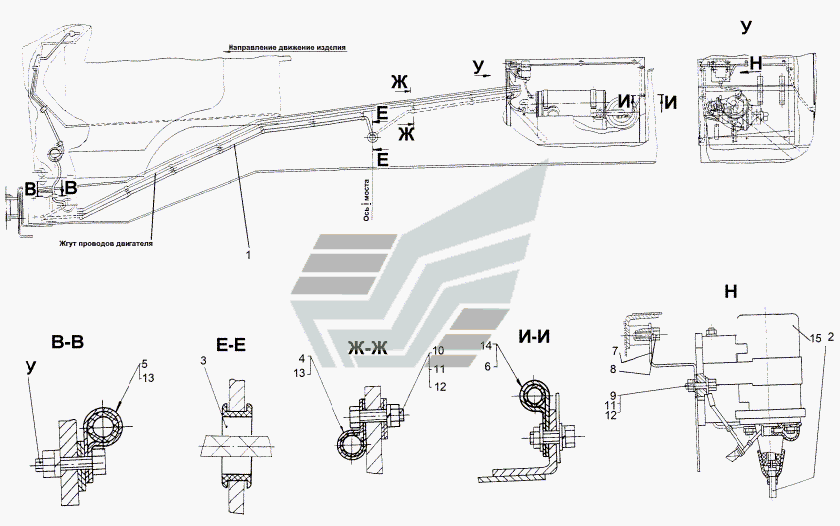

Встановлення електрообладнання підігрівача
100%
Назва деталі
Встановлення електрообладнання підігрівача
Заводський номер
6923-3700098
Кількість на модель
№
Назва деталі
Джгут проводів підігрівача
Заводський номер
8006-3724120
Кількість на модель
1
№
1
Назва деталі
Кабель високої напруги
Заводський номер
6923-3724778
Кількість на модель
1
№
2
Назва деталі
Втулка
Заводський номер
547А-1015045
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
543-1104526
Кількість на модель
7
№
4
Назва деталі
Втулка
Заводський номер
547А-3724870
Кількість на модель
11
№
5
Назва деталі
Втулка
Заводський номер
547А-3724872
Кількість на модель
7
№
6
Назва деталі
Кронштейн транзисторного комутатора
Заводський номер
7413-3741056
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
2
№
8
Назва деталі
гвинт
Заводський номер
201422
Кількість на модель
2
№
9
Назва деталі
Болт M6-6gх30
Заводський номер
201424
Кількість на модель
3
№
10
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
5
№
11
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
7
№
12
Назва деталі
Кляммер
Заводський номер
315403
Кількість на модель
18
№
13
Назва деталі
Кляммер
Заводський номер
379164
Кількість на модель
7
№
14
Назва деталі
Транзисторний комутатор 9301
Заводський номер
9301-3734010
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення електрообладнання підігрівача | 6923-3700098 | |||||||
| 1 | Джгут проводів підігрівача | 8006-3724120 | 1 | 1 | 1 | |||
| 2 | Кабель високої напруги | 6923-3724778 | 1 | 1 | 2 | |||
| 3 | Втулка | 547А-1015045 | 1 | 1 | 3 | |||
| 4 | Прокладка | 543-1104526 | 7 | 7 | 4 | |||
| 5 | Втулка | 547А-3724870 | 11 | 11 | 5 | |||
| 6 | Втулка | 547А-3724872 | 7 | 7 | 6 | |||
| 7 | Кронштейн транзисторного комутатора | 7413-3741056 | 1 | 1 | 7 | |||
| 8 | гвинт | 201418 | 2 | 2 | 8 | |||
| 9 | гвинт | 201422 | 2 | 2 | 9 | |||
| 10 | Болт M6-6gх30 | 201424 | 3 | 3 | 10 | |||
| 11 | Гайка | 250508 | 5 | 5 | 11 | |||
| 12 | Диск | 252134 | 7 | 7 | 12 | |||
| 13 | Кляммер | 315403 | 18 | 18 | 13 | |||
| 14 | Кляммер | 379164 | 7 | 7 | 14 | |||
| 15 | Транзисторний комутатор 9301 | 9301-3734010 | 1 | 1 | 15 |
