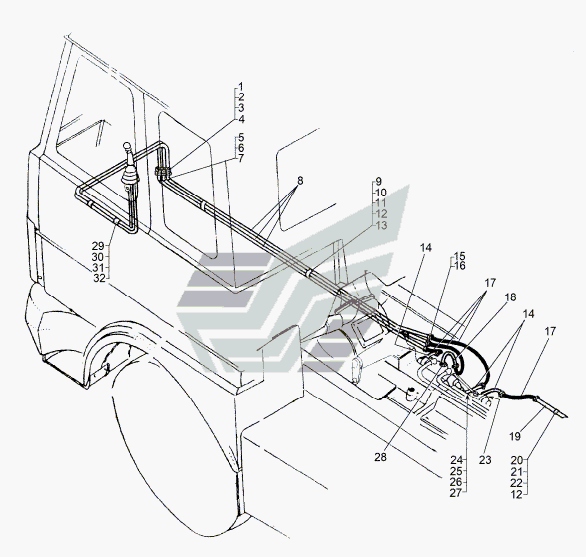

Монтаж трубопроводів управління 8006-1700022
100%
Назва деталі
Спрага
Заводський номер
64221-1703446
Кількість на модель
3
№
1
Назва деталі
Фіксатор
Заводський номер
64221-1703450
Кількість на модель
3
№
2
Назва деталі
Наконечник
Заводський номер
64221-1703722
Кількість на модель
3
№
3
Назва деталі
Кільце
Заводський номер
0000-1703713
Кількість на модель
3
№
4
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
250615
Кількість на модель
3
№
5
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
3
№
6
Назва деталі
Кутник
Заводський номер
402721
Кількість на модель
3
№
7
Назва деталі
Трубка
Заводський номер
8006-1703516
Кількість на модель
3
№
8
Назва деталі
Прокладка
Заводський номер
543-1104526
Кількість на модель
4
№
9
Назва деталі
Болт M6-6gх30
Заводський номер
201424
Кількість на модель
3
№
10
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
3
№
11
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
5
№
12
Назва деталі
Кляммер
Заводський номер
315404
Кількість на модель
4
№
13
Назва деталі
Трубка
Заводський номер
8006-1703508
Кількість на модель
3
№
14
Назва деталі
Конусна муфта
Заводський номер
379277
Кількість на модель
16
№
15
Назва деталі
Накидна гайка
Заводський номер
401120
Кількість на модель
16
№
16
Назва деталі
Шланг
Заводський номер
79092-1703530
Кількість на модель
4
№
17
Назва деталі
Трубка
Заводський номер
8006-1703510
Кількість на модель
1
№
18
Назва деталі
Трубка
Заводський номер
8006-1703512
Кількість на модель
1
№
19
Назва деталі
Гумова прокладка
Заводський номер
543-3506223
Кількість на модель
1
№
20
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
2
№
21
Назва деталі
Кляммер
Заводський номер
315402
Кількість на модель
1
№
22
Назва деталі
Ніпель
Заводський номер
379497
Кількість на модель
1
№
23
Назва деталі
Кільце
Заводський номер
0000-3506717
Кількість на модель
2
№
24
Назва деталі
Гайка М1-6х10Н
Заводський номер
250513
Кількість на модель
2
№
25
Назва деталі
Диск
Заводський номер
375600
Кількість на модель
2
№
26
Назва деталі
Кутник
Заводський номер
402717
Кількість на модель
2
№
27
Назва деталі
Перехідник
Заводський номер
6422-1705082
Кількість на модель
1
№
28
Назва деталі
Втулка
Заводський номер
500-1104541-Б
Кількість на модель
2
№
29
Назва деталі
Гвинт 5х16
Заводський номер
240037
Кількість на модель
2
№
30
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
2
№
31
Назва деталі
Кляммер
Заводський номер
379164
Кількість на модель
2
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Спрага | 64221-1703446 | 3 | 3 | 1 | |||
| 2 | Фіксатор | 64221-1703450 | 3 | 3 | 2 | |||
| 3 | Наконечник | 64221-1703722 | 3 | 3 | 3 | |||
| 4 | Кільце | 0000-1703713 | 3 | 3 | 4 | |||
| 5 | Гайка М12х1,25-6Н | 250615 | 3 | 3 | 5 | |||
| 6 | Диск | 252137 | 3 | 3 | 6 | |||
| 7 | Кутник | 402721 | 3 | 3 | 7 | |||
| 8 | Трубка | 8006-1703516 | 3 | 3 | 8 | |||
| 9 | Прокладка | 543-1104526 | 4 | 4 | 9 | |||
| 10 | Болт M6-6gх30 | 201424 | 3 | 3 | 10 | |||
| 11 | Гайка | 250508 | 3 | 3 | 11 | |||
| 12 | Диск | 252134 | 5 | 5 | 12 | |||
| 13 | Кляммер | 315404 | 4 | 4 | 13 | |||
| 14 | Трубка | 8006-1703508 | 3 | 3 | 14 | |||
| 15 | Конусна муфта | 379277 | 16 | 16 | 15 | |||
| 16 | Накидна гайка | 401120 | 16 | 16 | 16 | |||
| 17 | Шланг | 79092-1703530 | 4 | 4 | 17 | |||
| 18 | Трубка | 8006-1703510 | 1 | 1 | 18 | |||
| 19 | Трубка | 8006-1703512 | 1 | 1 | 19 | |||
| 20 | Гумова прокладка | 543-3506223 | 1 | 1 | 20 | |||
| 21 | гвинт | 201418 | 2 | 2 | 21 | |||
| 22 | Кляммер | 315402 | 1 | 1 | 22 | |||
| 23 | Ніпель | 379497 | 1 | 1 | 23 | |||
| 24 | Кільце | 0000-3506717 | 2 | 2 | 24 | |||
| 25 | Гайка М1-6х10Н | 250513 | 2 | 2 | 25 | |||
| 26 | Диск | 375600 | 2 | 2 | 26 | |||
| 27 | Кутник | 402717 | 2 | 2 | 27 | |||
| 28 | Перехідник | 6422-1705082 | 1 | 1 | 28 | |||
| 29 | Втулка | 500-1104541-Б | 2 | 2 | 29 | |||
| 30 | Гвинт 5х16 | 240037 | 2 | 2 | 30 | |||
| 31 | Диск | 252003 | 2 | 2 | 31 | |||
| 32 | Кляммер | 379164 | 2 | 2 | 32 |
