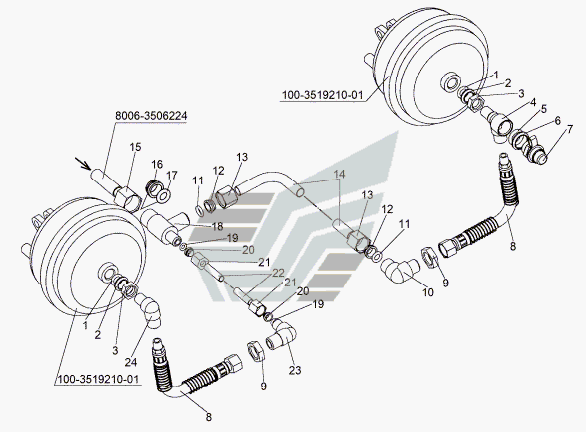

З'єднувальна арматура до передніх торіозних камер
100%
Назва деталі
Гальмівна камера
Заводський номер
100-3519210-01
Кількість на модель
№
Назва деталі
Трубопровід L=800 мм
Заводський номер
8006-3506224
Кількість на модель
№
Назва деталі
Кільце
Заводський номер
0000-1308725
Кількість на модель
2
№
1
Назва деталі
Диск
Заводський номер
375960
Кількість на модель
2
№
2
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636
Кількість на модель
2
№
3
Назва деталі
Трійник
Заводський номер
403068
Кількість на модель
1
№
4
Назва деталі
Кільце
Заводський номер
0000-3515733
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
376145
Кількість на модель
1
№
6
Назва деталі
Клапан контрольного виходу
Заводський номер
13-3515310
Кількість на модель
1
№
7
Назва деталі
Шланг
Заводський номер
6923-3506108
Кількість на модель
2
№
8
Назва деталі
Гайка М20х1,5-6Н
Заводський номер
250640
Кількість на модель
2
№
9
Назва деталі
Кутник
Заводський номер
402841
Кількість на модель
1
№
10
Назва деталі
Кільце
Заводський номер
0000-1602722
Кількість на модель
2
№
11
Назва деталі
Муфта
Заводський номер
379256
Кількість на модель
2
№
12
Назва деталі
Накидна гайка
Заводський номер
405674
Кількість на модель
2
№
13
Назва деталі
Трубопровід L=2400 мм
Заводський номер
8006-3506225
Кількість на модель
1
№
14
Назва деталі
Накидна гайка
Заводський номер
405682
Кількість на модель
1
№
15
Назва деталі
Муфта
Заводський номер
379257
Кількість на модель
1
№
16
Назва деталі
Кільце
Заводський номер
0000-2402726
Кількість на модель
1
№
17
Назва деталі
Трійник
Заводський номер
403079
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
0000-3506717
Кількість на модель
2
№
19
Назва деталі
Муфта
Заводський номер
379254
Кількість на модель
2
№
20
Назва деталі
Накидна гайка
Заводський номер
405641
Кількість на модель
2
№
21
Назва деталі
Трубопровід L=1300 мм
Заводський номер
8006-3506228
Кількість на модель
1
№
22
Назва деталі
Ніпель
Заводський номер
200-3506078-Б
Кількість на модель
1
№
23
Назва деталі
Кутник
Заводський номер
402769
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гальмівна камера | 100-3519210-01 | |||||||
| Трубопровід L=800 мм | 8006-3506224 | |||||||
| 1 | Кільце | 0000-1308725 | 2 | 2 | 1 | |||
| 2 | Диск | 375960 | 2 | 2 | 2 | |||
| 3 | Гайка М16х1,5-6Н | 250636 | 2 | 2 | 3 | |||
| 4 | Трійник | 403068 | 1 | 1 | 4 | |||
| 5 | Кільце | 0000-3515733 | 1 | 1 | 5 | |||
| 6 | Диск | 376145 | 1 | 1 | 6 | |||
| 7 | Клапан контрольного виходу | 13-3515310 | 1 | 1 | 7 | |||
| 8 | Шланг | 6923-3506108 | 2 | 2 | 8 | |||
| 9 | Гайка М20х1,5-6Н | 250640 | 2 | 2 | 9 | |||
| 10 | Кутник | 402841 | 1 | 1 | 10 | |||
| 11 | Кільце | 0000-1602722 | 2 | 2 | 11 | |||
| 12 | Муфта | 379256 | 2 | 2 | 12 | |||
| 13 | Накидна гайка | 405674 | 2 | 2 | 13 | |||
| 14 | Трубопровід L=2400 мм | 8006-3506225 | 1 | 1 | 14 | |||
| 15 | Накидна гайка | 405682 | 1 | 1 | 15 | |||
| 16 | Муфта | 379257 | 1 | 1 | 16 | |||
| 17 | Кільце | 0000-2402726 | 1 | 1 | 17 | |||
| 18 | Трійник | 403079 | 1 | 1 | 18 | |||
| 19 | Кільце | 0000-3506717 | 2 | 2 | 19 | |||
| 20 | Муфта | 379254 | 2 | 2 | 20 | |||
| 21 | Накидна гайка | 405641 | 2 | 2 | 21 | |||
| 22 | Трубопровід L=1300 мм | 8006-3506228 | 1 | 1 | 22 | |||
| 23 | Ніпель | 200-3506078-Б | 1 | 1 | 23 | |||
| 24 | Кутник | 402769 | 1 | 1 | 24 |
