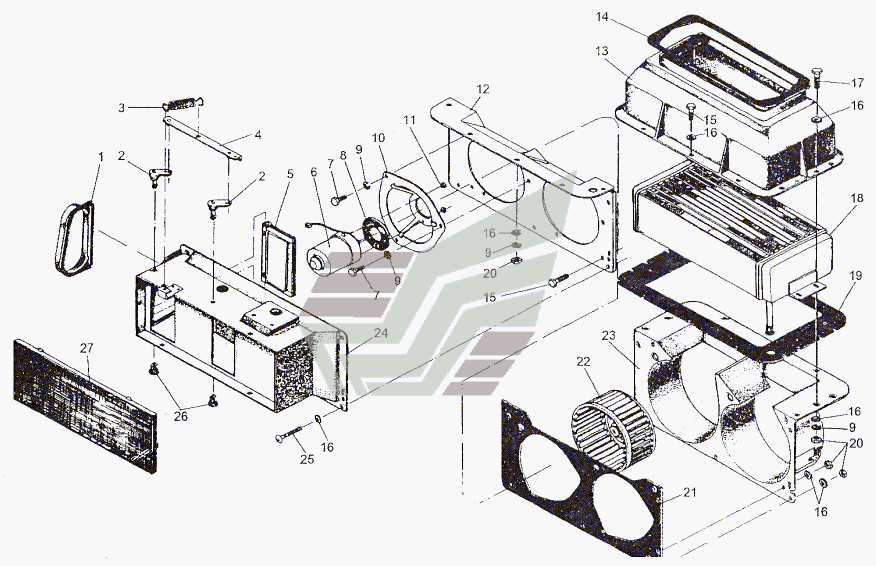

Обігрівач
100%
Назва деталі
Рециркуляційний патрубок
Заводський номер
64221-8102362
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
64221-8102374
Кількість на модель
2
№
2
Назва деталі
Пружина
Заводський номер
500-1310075
Кількість на модель
1
№
3
Назва деталі
Тяга
Заводський номер
64221-8109157
Кількість на модель
1
№
4
Назва деталі
Заслінка
Заводський номер
64221-8102331
Кількість на модель
2
№
5
Назва деталі
Електродвигун
Заводський номер
16.3780000
Кількість на модель
2
№
6
Назва деталі
Болт M6-6gх12
Заводський номер
201416
Кількість на модель
6
№
7
Назва деталі
Прокладка
Заводський номер
509П-3716039-А
Кількість на модель
2
№
8
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
16
№
9
Назва деталі
Кріплення електродвигуна
Заводський номер
64221-8102248
Кількість на модель
2
№
10
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
4
№
11
Назва деталі
Передня стінка корпусу обігрівача
Заводський номер
64221-8101096
Кількість на модель
1
№
12
Назва деталі
Верхня частина корпусу обігрівача
Заводський номер
6422-8101064
Кількість на модель
1
№
13
Назва деталі
Верхній ущільнювач
Заводський номер
5336-8101129
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
7
№
15
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
31
№
16
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
7
№
17
Назва деталі
Радіатор
Заводський номер
504В-8101060-10
Кількість на модель
1
№
18
Назва деталі
Нижній ущільнювач
Заводський номер
64221-8101131-20
Кількість на модель
1
№
19
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
19
№
20
Назва деталі
Ущільнювач
Заводський номер
5336-8101088
Кількість на модель
4
№
21
Назва деталі
Ротор вентилятора
Заводський номер
64229-8102014
Кількість на модель
2
№
22
Назва деталі
Нижній корпус обігрівача
Заводський номер
64221-8101102
Кількість на модель
1
№
23
Назва деталі
Повітрозабірник
Заводський номер
64221-8101224
Кількість на модель
1
№
24
Назва деталі
Гвинт М206-6gх__NT__2__
Заводський номер
220107
Кількість на модель
5
№
25
Назва деталі
Ось
Заводський номер
64221-8102334
Кількість на модель
2
№
26
Назва деталі
Фільтр
Заводський номер
64221-8101110
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рециркуляційний патрубок | 64221-8102362 | 1 | 1 | 1 | |||
| 2 | Важіль | 64221-8102374 | 2 | 2 | 2 | |||
| 3 | Пружина | 500-1310075 | 1 | 1 | 3 | |||
| 4 | Тяга | 64221-8109157 | 1 | 1 | 4 | |||
| 5 | Заслінка | 64221-8102331 | 2 | 2 | 5 | |||
| 6 | Електродвигун | 16.3780000 | 2 | 2 | 6 | |||
| 7 | Болт M6-6gх12 | 201416 | 6 | 6 | 7 | |||
| 8 | Прокладка | 509П-3716039-А | 2 | 2 | 8 | |||
| 9 | Диск | 252134 | 16 | 16 | 9 | |||
| 10 | Кріплення електродвигуна | 64221-8102248 | 2 | 2 | 10 | |||
| 11 | Гайка М5-6Н | 250464 | 4 | 4 | 11 | |||
| 12 | Передня стінка корпусу обігрівача | 64221-8101096 | 1 | 1 | 12 | |||
| 13 | Верхня частина корпусу обігрівача | 6422-8101064 | 1 | 1 | 13 | |||
| 14 | Верхній ущільнювач | 5336-8101129 | 1 | 1 | 14 | |||
| 15 | гвинт | 201418 | 7 | 7 | 15 | |||
| 16 | Диск | 252004 | 31 | 31 | 16 | |||
| 17 | гвинт | 201420 | 7 | 7 | 17 | |||
| 18 | Радіатор | 504В-8101060-10 | 1 | 1 | 18 | |||
| 19 | Нижній ущільнювач | 64221-8101131-20 | 1 | 1 | 19 | |||
| 20 | Гайка | 250508 | 19 | 19 | 20 | |||
| 21 | Ущільнювач | 5336-8101088 | 4 | 4 | 21 | |||
| 22 | Ротор вентилятора | 64229-8102014 | 2 | 2 | 22 | |||
| 23 | Нижній корпус обігрівача | 64221-8101102 | 1 | 1 | 23 | |||
| 24 | Повітрозабірник | 64221-8101224 | 1 | 1 | 24 | |||
| 25 | Гвинт М206-6gх__NT__2__ | 220107 | 5 | 5 | 25 | |||
| 26 | Ось | 64221-8102334 | 2 | 2 | 26 | |||
| 27 | Фільтр | 64221-8101110 | 1 | 1 | 27 |
