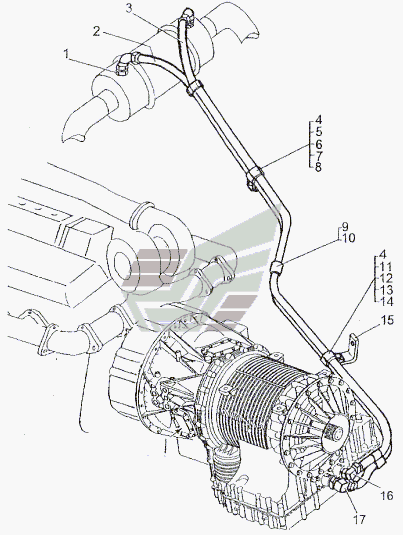

Монтаж трубопроводів ГМП
100%
Назва деталі
Штуцен 20MB-16MJ N7253-86909
Заводський номер
0001-1719038
Кількість на модель
2
№
1
Назва деталі
Шланг 16C5E-16RFgx-16RFgx90-100
Заводський номер
0001-1719045
Кількість на модель
1
№
2
Назва деталі
Шланг 16G5E-16RFgx-16RFX90-93 1/2
Заводський номер
0001-1719044
Кількість на модель
1
№
3
Назва деталі
Гумова прокладка Д4101.545
Заводський номер
543-3506226-А
Кількість на модель
6
№
4
Назва деталі
гвинт
Заводський номер
201422
Кількість на модель
1
№
5
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
1
№
7
Назва деталі
Кляммер
Заводський номер
379675
Кількість на модель
2
№
8
Назва деталі
Прокладка
Заводський номер
543-3724247-А
Кількість на модель
3
№
9
Назва деталі
Хомут
Заводський номер
409402
Кількість на модель
4
№
10
Назва деталі
гвинт
Заводський номер
201497
Кількість на модель
1
№
11
Назва деталі
Гайка М10-6Н
Заводський номер
250512
Кількість на модель
1
№
12
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
2
№
13
Назва деталі
Кляммер
Заводський номер
379201
Кількість на модель
4
№
14
Назва деталі
Кронштейн
Заводський номер
79221-1922132
Кількість на модель
1
№
15
Назва деталі
З'єднувач 16МВ-16МJ90 №7253-86929
Заводський номер
0001-1719039
Кількість на модель
1
№
16
Назва деталі
Кутник
Заводський номер
8021-1719050
Кількість на модель
1
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцен 20MB-16MJ N7253-86909 | 0001-1719038 | 2 | 2 | 1 | |||
| 2 | Шланг 16C5E-16RFgx-16RFgx90-100 | 0001-1719045 | 1 | 1 | 2 | |||
| 3 | Шланг 16G5E-16RFgx-16RFX90-93 1/2 | 0001-1719044 | 1 | 1 | 3 | |||
| 4 | Гумова прокладка Д4101.545 | 543-3506226-А | 6 | 6 | 4 | |||
| 5 | гвинт | 201422 | 1 | 1 | 5 | |||
| 6 | Гайка | 250508 | 1 | 1 | 6 | |||
| 7 | Диск | 252134 | 1 | 1 | 7 | |||
| 8 | Кляммер | 379675 | 2 | 2 | 8 | |||
| 9 | Прокладка | 543-3724247-А | 3 | 3 | 9 | |||
| 10 | Хомут | 409402 | 4 | 4 | 10 | |||
| 11 | гвинт | 201497 | 1 | 1 | 11 | |||
| 12 | Гайка М10-6Н | 250512 | 1 | 1 | 12 | |||
| 13 | Диск 10L | 252156 | 2 | 2 | 13 | |||
| 14 | Кляммер | 379201 | 4 | 4 | 14 | |||
| 15 | Кронштейн | 79221-1922132 | 1 | 1 | 15 | |||
| 16 | З'єднувач 16МВ-16МJ90 №7253-86929 | 0001-1719039 | 1 | 1 | 16 | |||
| 17 | Кутник | 8021-1719050 | 1 | 1 | 17 |
