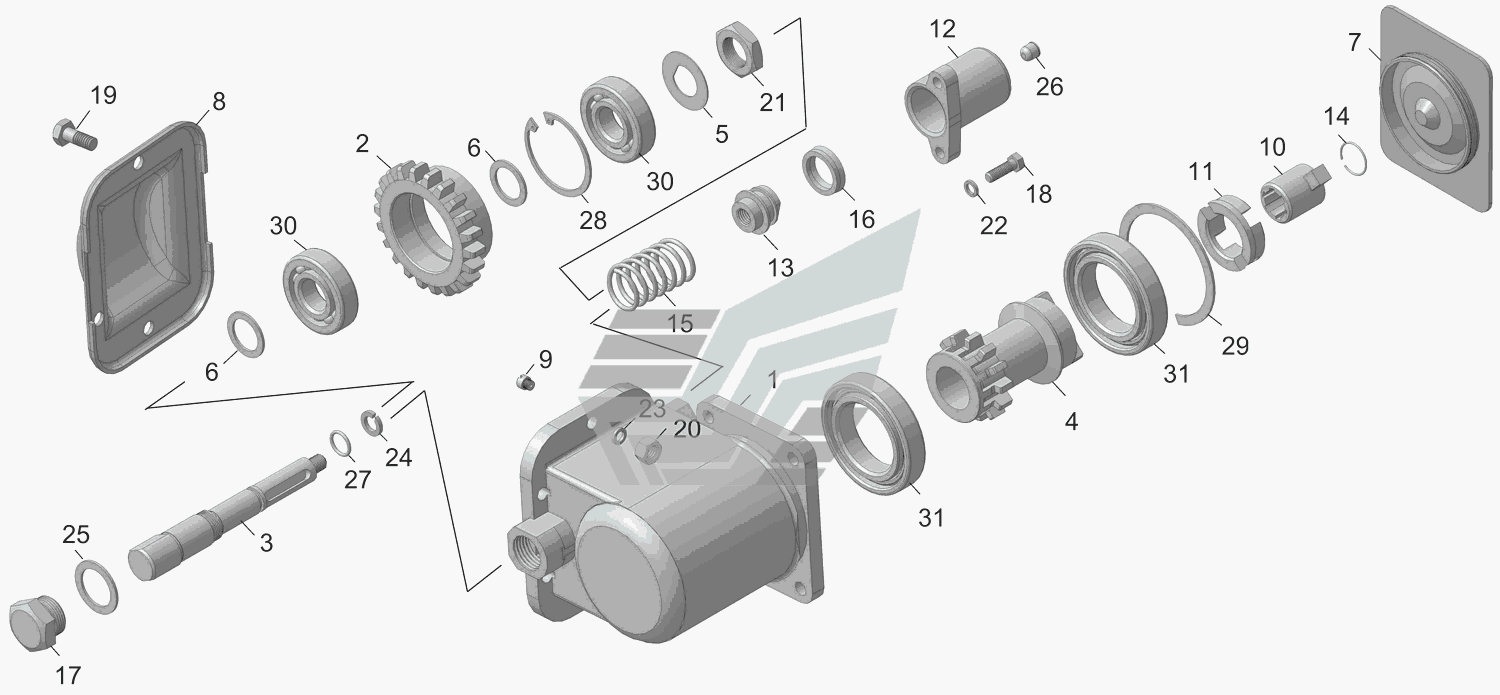

Коробка відбору потужності
100%
Назва деталі
Корпус коробки відбору потужності
Заводський номер
5511-4202016-10
Кількість на модель
1
№
1
Назва деталі
Проміжна шестерня
Заводський номер
5511-4202032-10
Кількість на модель
1
№
2
Назва деталі
Вісь проміжної шестерні
Заводський номер
5511-4202034-10
Кількість на модель
1
№
3
Назва деталі
Ведена шестерня
Заводський номер
5511-4202036-10
Кількість на модель
1
№
4
Назва деталі
Стопорна шайба
Заводський номер
5511-4202040
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
5511-4202044-10
Кількість на модель
2
№
6
Назва деталі
Захисна кришка
Заводський номер
5511-4202045-20
Кількість на модель
1
№
7
Назва деталі
Технологічна кришка
Заводський номер
5511-4202046-20
Кількість на модель
1
№
8
Назва деталі
Установчий гвинт
Заводський номер
5511-4202048-20
Кількість на модель
1
№
9
Назва деталі
Напівмуфта
Заводський номер
5511-4202062-20
Кількість на модель
1
№
10
Назва деталі
Компенсатор
Заводський номер
5511-4202064
Кількість на модель
1
№
11
Назва деталі
Корпус пневмоциліндра
Заводський номер
5511-4202065
Кількість на модель
1
№
12
Назва деталі
Поршень
Заводський номер
5511-4202068
Кількість на модель
1
№
13
Назва деталі
Стопорне кільце
Заводський номер
5511-4202081
Кількість на модель
1
№
14
Назва деталі
Пружина
Заводський номер
5511-4202091-10
Кількість на модель
1
№
15
Назва деталі
Ущільнювальне кільце
Заводський номер
100-3570228
Кількість на модель
1
№
16
Назва деталі
Затор
Заводський номер
5511-4202092-20
Кількість на модель
1
№
17
Назва деталі
Болт M8-6gх25
Заводський номер
1/60436/21
Кількість на модель
2
№
18
Назва деталі
Болт TEM10x1,25-6gx25
Заводський номер
1/59707/21
Кількість на модель
2
№
19
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
2
№
20
Назва деталі
Гайка М24х1,5-6Н
Заводський номер
1/07269/11
Кількість на модель
1
№
21
Назва деталі
Пружинна шайба
Заводський номер
1/05166/70
Кількість на модель
2
№
22
Назва деталі
Пружинна шайба
Заводський номер
1/05168/70
Кількість на модель
2
№
23
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
1
№
24
Назва деталі
Ущільнювальна шайба 30х42х2
Заводський номер
870632
Кількість на модель
1
№
25
Назва деталі
Транспортний затор
Заводський номер
864309
Кількість на модель
1
№
26
Назва деталі
Кільце ГОСТ
Заводський номер
016-020-25-2-2
Кількість на модель
1
№
27
Назва деталі
Кільце Б13943-68 ГОСТ 62
Заводський номер
862806
Кількість на модель
1
№
28
Назва деталі
Кільце Б
Заводський номер
Кольцо 2Б90
Кількість на модель
1
№
29
Назва деталі
Подшипник
Заводський номер
305
Кількість на модель
2
№
30
Назва деталі
Подшипник
Заводський номер
111
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус коробки відбору потужності | 5511-4202016-10 | 1 | 1 | 1 | |||
| 2 | Проміжна шестерня | 5511-4202032-10 | 1 | 1 | 2 | |||
| 3 | Вісь проміжної шестерні | 5511-4202034-10 | 1 | 1 | 3 | |||
| 4 | Ведена шестерня | 5511-4202036-10 | 1 | 1 | 4 | |||
| 5 | Стопорна шайба | 5511-4202040 | 1 | 1 | 5 | |||
| 6 | Диск | 5511-4202044-10 | 2 | 2 | 6 | |||
| 7 | Захисна кришка | 5511-4202045-20 | 1 | 1 | 7 | |||
| 8 | Технологічна кришка | 5511-4202046-20 | 1 | 1 | 8 | |||
| 9 | Установчий гвинт | 5511-4202048-20 | 1 | 1 | 9 | |||
| 10 | Напівмуфта | 5511-4202062-20 | 1 | 1 | 10 | |||
| 11 | Компенсатор | 5511-4202064 | 1 | 1 | 11 | |||
| 12 | Корпус пневмоциліндра | 5511-4202065 | 1 | 1 | 12 | |||
| 13 | Поршень | 5511-4202068 | 1 | 1 | 13 | |||
| 14 | Стопорне кільце | 5511-4202081 | 1 | 1 | 14 | |||
| 15 | Пружина | 5511-4202091-10 | 1 | 1 | 15 | |||
| 16 | Ущільнювальне кільце | 100-3570228 | 1 | 1 | 16 | |||
| 17 | Затор | 5511-4202092-20 | 1 | 1 | 17 | |||
| 18 | Болт M8-6gх25 | 1/60436/21 | 2 | 2 | 18 | |||
| 19 | Болт TEM10x1,25-6gx25 | 1/59707/21 | 2 | 2 | 19 | |||
| 20 | Гайка | 1/21647/11 | 2 | 2 | 20 | |||
| 21 | Гайка М24х1,5-6Н | 1/07269/11 | 1 | 1 | 21 | |||
| 22 | Пружинна шайба | 1/05166/70 | 2 | 2 | 22 | |||
| 23 | Пружинна шайба | 1/05168/70 | 2 | 2 | 23 | |||
| 24 | Пружинна шайба | 1/05170/70 | 1 | 1 | 24 | |||
| 25 | Ущільнювальна шайба 30х42х2 | 870632 | 1 | 1 | 25 | |||
| 26 | Транспортний затор | 864309 | 1 | 1 | 26 | |||
| 27 | Кільце ГОСТ | 016-020-25-2-2 | 1 | 1 | 27 | |||
| 28 | Кільце Б13943-68 ГОСТ 62 | 862806 | 1 | 1 | 28 | |||
| 29 | Кільце Б | Кольцо 2Б90 | 1 | 1 | 29 | |||
| 30 | Подшипник | 305 | 2 | 2 | 30 | |||
| 31 | Подшипник | 111 | 2 | 2 | 31 |
