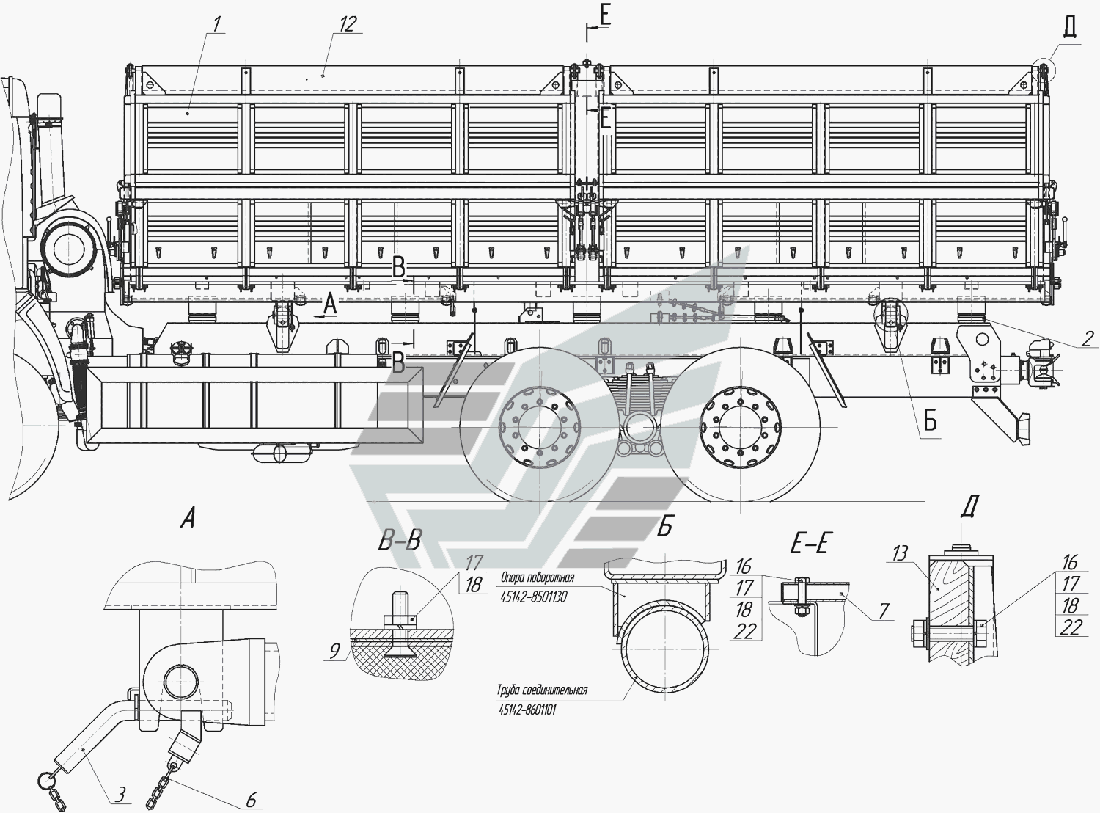

Встановлення платформи
100%
Назва деталі
Платформа
Заводський номер
45144-8500020
Кількість на модель
1
№
1
Назва деталі
Амортизатор
Заводський номер
55102-8501300
Кількість на модель
10
№
2
Назва деталі
Фіксатор
Заводський номер
45142-8601130
Кількість на модель
4
№
3
Назва деталі
Ланцюжок у зборі
Заводський номер
5320-3513038
Кількість на модель
4
№
6
Назва деталі
Штанга
Заводський номер
45144-8500021
Кількість на модель
1
№
7
Назва деталі
Прокладка амортизатора
Заводський номер
55102-8501307
Кількість на модель
40
№
9
Назва деталі
Верхня дошка
Заводський номер
45144-8502449
Кількість на модель
4
№
12
Назва деталі
Верхня дошка
Заводський номер
45144-8502450
Кількість на модель
2
№
13
Назва деталі
Болт M10x1,25x45
Заводський номер
1/12347/21
Кількість на модель
2
№
15
Назва деталі
Болт TEM10x1,25-6gx40
Заводський номер
1/13070/21
Кількість на модель
10
№
16
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
32
№
17
Назва деталі
Пружинна шайба
Заводський номер
1/05168/70
Кількість на модель
32
№
18
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
12
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Платформа | 45144-8500020 | 1 | 1 | 1 | |||
| 2 | Амортизатор | 55102-8501300 | 10 | 10 | 2 | |||
| 3 | Фіксатор | 45142-8601130 | 4 | 4 | 3 | |||
| 6 | Ланцюжок у зборі | 5320-3513038 | 4 | 4 | 6 | |||
| 7 | Штанга | 45144-8500021 | 1 | 1 | 7 | |||
| 9 | Прокладка амортизатора | 55102-8501307 | 40 | 40 | 9 | |||
| 12 | Верхня дошка | 45144-8502449 | 4 | 4 | 12 | |||
| 13 | Верхня дошка | 45144-8502450 | 2 | 2 | 13 | |||
| 15 | Болт M10x1,25x45 | 1/12347/21 | 2 | 2 | 15 | |||
| 16 | Болт TEM10x1,25-6gx40 | 1/13070/21 | 10 | 10 | 16 | |||
| 17 | Гайка | 1/21647/11 | 32 | 32 | 17 | |||
| 18 | Пружинна шайба | 1/05168/70 | 32 | 32 | 18 | |||
| 22 | Плоска шайба 10,6х18х2 | 1/26386/01 | 12 | 12 | 22 |
