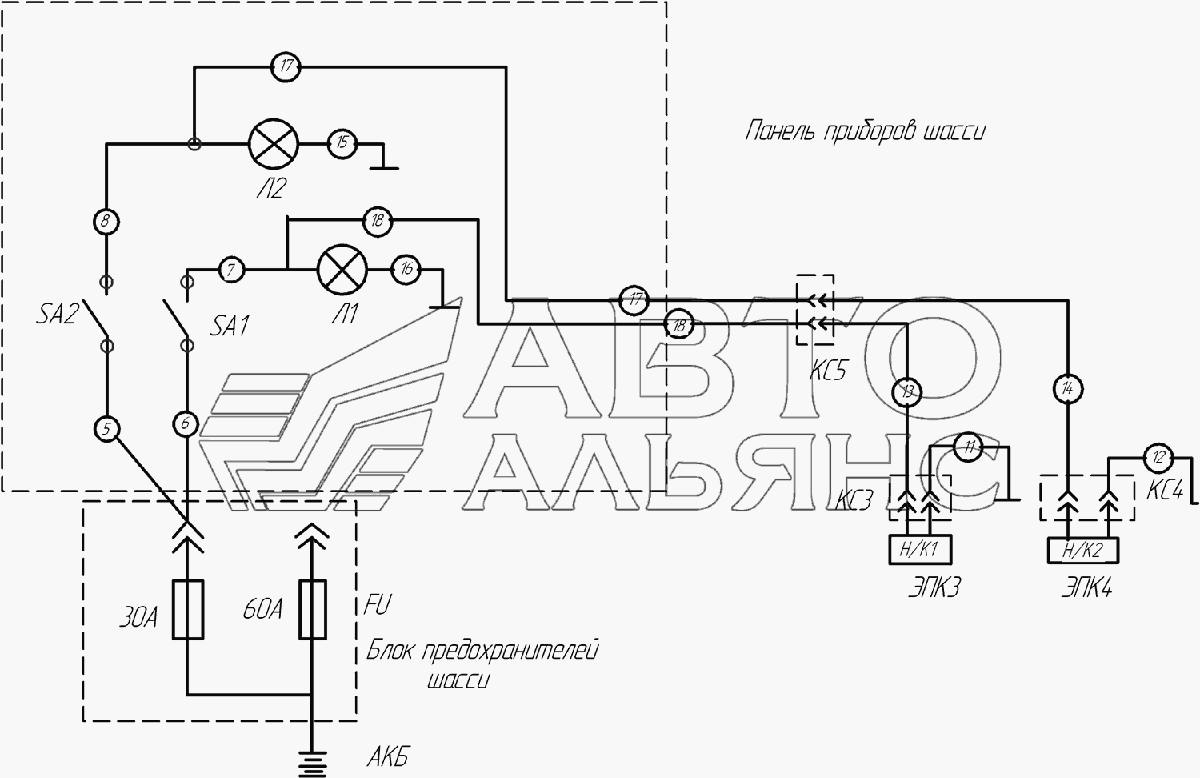

66063О-3729010 Е4 Електрична схема з'єднань (без насоса)
100%
Назва деталі
Вимикач ВК343-01.17
Заводський номер
SA1, SA2
Кількість на модель
2
№
Назва деталі
Кнопка управління схемою сигналізації ВК322
Заводський номер
SB1
Кількість на модель
1
№
Назва деталі
Електропневмоклапан КЕМ10
Заводський номер
ЭПК3, ЭПК4
Кількість на модель
2
№
Назва деталі
Гніздові колодки 02-6, 3-02
Заводський номер
КС3, КС4
Кількість на модель
3
№
Назва деталі
Штирова колодка,
Заводський номер
02-6,3-02
Кількість на модель
1
№
Назва деталі
Ліхтар контрольної лампи 123.3803
Заводський номер
Л1, Л2
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вимикач ВК343-01.17 | SA1, SA2 | 2 | 2 | |||||
| Кнопка управління схемою сигналізації ВК322 | SB1 | 1 | 1 | |||||
| Електропневмоклапан КЕМ10 | ЭПК3, ЭПК4 | 2 | 2 | |||||
| Гніздові колодки 02-6, 3-02 | КС3, КС4 | 3 | 3 | |||||
| Штирова колодка, | 02-6,3-02 | 1 | 1 | |||||
| Ліхтар контрольної лампи 123.3803 | Л1, Л2 | 2 | 2 |
