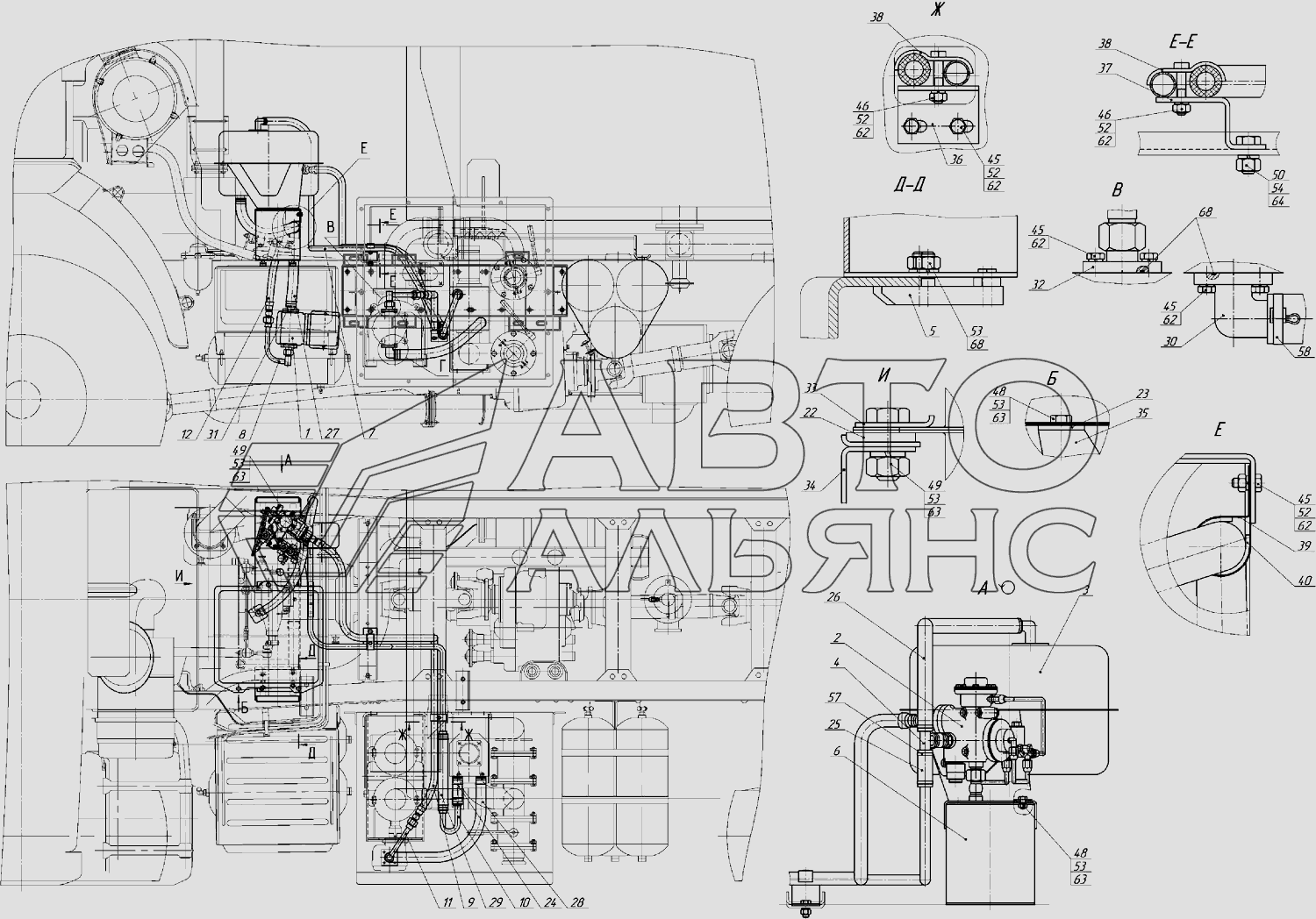

66065-01-8600020-03 Монтаж гідравлічної системи приводу насоса
100%
Назва деталі
Встановлення коробки відбору потужності з насосом
Заводський номер
5511-4202001-20
Кількість на модель
1
№
1
Назва деталі
Блок управління
Заводський номер
66052-8607003
Кількість на модель
1
№
2
Назва деталі
Масляний бак у зборі
Заводський номер
5511-8608010-02
Кількість на модель
1
№
3
Назва деталі
Трійник
Заводський номер
54112-8609160
Кількість на модель
1
№
4
Назва деталі
Притиск
Заводський номер
66061-01-8600035
Кількість на модель
4
№
5
Назва деталі
Поперечина
Заводський номер
66061-01-8600040-10
Кількість на модель
1
№
6
Назва деталі
Трубопровід низького тиску
Заводський номер
66065-01-8600060-03
Кількість на модель
1
№
7
Назва деталі
Трубопровід високого тиску до НШ
Заводський номер
6606-01-8600100
Кількість на модель
1
№
8
Назва деталі
Шланг високого тиску
Заводський номер
5410-8609200
Кількість на модель
1
№
9
Назва деталі
Трубопровід низького тиску
Заводський номер
66065-01-8600110-03
Кількість на модель
1
№
10
Назва деталі
__NT__0__ Трубопровід високого тиску
Заводський номер
6606-01-8600125
Кількість на модель
1
№
11
Назва деталі
Рукав високого тиску в зборі
Заводський номер
55102-8609090
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
5511-8608097
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
5511-8608098
Кількість на модель
2
№
23
Назва деталі
Рукав
Заводський номер
5511-8609118-20
Кількість на модель
2
№
24
Назва деталі
Рукав
Заводський номер
5511-8609116
Кількість на модель
2
№
25
Назва деталі
Рукав 32-15х22
Заводський номер
66065-01-8600031-03
Кількість на модель
1
№
26
Назва деталі
Рукав 43-16х32
Заводський номер
66065-01-8600032-03
Кількість на модель
1
№
27
Назва деталі
Рукав 43-16х32
Заводський номер
66065-01-8600033-03
Кількість на модель
2
№
28
Назва деталі
Рукав 43-16х32
Заводський номер
66065-01-8600034-03
Кількість на модель
1
№
29
Назва деталі
Патрубок
Заводський номер
5511-8604087
Кількість на модель
1
№
30
Назва деталі
Патрубок (тропічний варіант)
Заводський номер
5511-8604087-10
Кількість на модель
1
№
31
Назва деталі
Штуцер
Заводський номер
5511-8604088
Кількість на модель
2
№
32
Назва деталі
Пластина
Заводський номер
5511-8608096
Кількість на модель
2
№
33
Назва деталі
Кронштейн
Заводський номер
5511-8608094-10
Кількість на модель
1
№
34
Назва деталі
Кронштейн
Заводський номер
5511-8608095-10
Кількість на модель
1
№
35
Назва деталі
Кронштейн
Заводський номер
6606-01-8600021
Кількість на модель
1
№
36
Назва деталі
Кронштейн
Заводський номер
66062-01-8600022
Кількість на модель
1
№
37
Назва деталі
Скоба
Заводський номер
66062-01-8600025
Кількість на модель
2
№
38
Назва деталі
Хомут
Заводський номер
66061-01-8600025
Кількість на модель
2
№
39
Назва деталі
Прокладка
Заводський номер
66061-01-8600024
Кількість на модель
2
№
40
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
20
№
45
Назва деталі
Болт M8-6gх45
Заводський номер
1/60441/21
Кількість на модель
2
№
46
Назва деталі
Болт TEM10x 1,25-6gx20
Заводський номер
1/59705/21
Кількість на модель
5
№
48
Назва деталі
Болт TEM10x1,25-6gx25
Заводський номер
1/59707/21
Кількість на модель
5
№
49
Назва деталі
Болт M12x1,25-6gx25
Заводський номер
1/55403/21
Кількість на модель
1
№
50
Болт М12х1,25х25 201561-П29
Виробник
RedLorry
Ціна
11.14 ₴
Наявність
В наявності
Заводський номер
201561-П29 3302-3501141
Назва деталі
Гайка М8
Заводський номер
1/61008/11
Кількість на модель
6
№
52
Гайка М8х1,25х8 S13 обміднена 406.1008102 250510, ГАЗ/КАМАЗ випускний колектор
Виробник
RedLorry
Ціна
9.5 ₴
Наявність
В наявності
Заводський номер
406.1008102 250510
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
10
№
53
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
5
№
54
Гайка М12х1,25 h10 S19 251815-П29 292832-П29 ГАЗ 53
Виробник
RedLorry
Ціна
4.48 ₴
Наявність
В наявності
Заводський номер
251815-П29 292832-П29
Назва деталі
Хомут кріплення з'єднувальних муфт у зборі
Заводський номер
1/02906/90
Кількість на модель
6
№
57
Назва деталі
Застібка L=61
Заводський номер
1/02912/90
Кількість на модель
8
№
58
Назва деталі
Пружинна шайба
Заводський номер
1/05166/70
Кількість на модель
10
№
62
Назва деталі
Пружинна шайба
Заводський номер
1/05168/70
Кількість на модель
8
№
63
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
5
№
64
Назва деталі
Кільце
Заводський номер
034-038-25-2-2
Кількість на модель
4
№
68
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Встановлення коробки відбору потужності з насосом | 5511-4202001-20 | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Блок управління | 66052-8607003 | 1 | 1 | 2 | |||||||||||||||||||||
| 3 | Масляний бак у зборі | 5511-8608010-02 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Трійник | 54112-8609160 | 1 | 1 | 4 | |||||||||||||||||||||
| 5 | Притиск | 66061-01-8600035 | 4 | 4 | 5 | |||||||||||||||||||||
| 6 | Поперечина | 66061-01-8600040-10 | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Трубопровід низького тиску | 66065-01-8600060-03 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Трубопровід високого тиску до НШ | 6606-01-8600100 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Шланг високого тиску | 5410-8609200 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Трубопровід низького тиску | 66065-01-8600110-03 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | __NT__0__ Трубопровід високого тиску | 6606-01-8600125 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Рукав високого тиску в зборі | 55102-8609090 | 1 | 1 | 12 | |||||||||||||||||||||
| 22 | Прокладка | 5511-8608097 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Прокладка | 5511-8608098 | 2 | 2 | 23 | |||||||||||||||||||||
| 24 | Рукав | 5511-8609118-20 | 2 | 2 | 24 | |||||||||||||||||||||
| 25 | Рукав | 5511-8609116 | 2 | 2 | 25 | |||||||||||||||||||||
| 26 | Рукав 32-15х22 | 66065-01-8600031-03 | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Рукав 43-16х32 | 66065-01-8600032-03 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Рукав 43-16х32 | 66065-01-8600033-03 | 2 | 2 | 28 | |||||||||||||||||||||
| 29 | Рукав 43-16х32 | 66065-01-8600034-03 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Патрубок | 5511-8604087 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | Патрубок (тропічний варіант) | 5511-8604087-10 | 1 | 1 | 31 | |||||||||||||||||||||
| 32 | Штуцер | 5511-8604088 | 2 | 2 | 32 | |||||||||||||||||||||
| 33 | Пластина | 5511-8608096 | 2 | 2 | 33 | |||||||||||||||||||||
| 34 | Кронштейн | 5511-8608094-10 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Кронштейн | 5511-8608095-10 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Кронштейн | 6606-01-8600021 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Кронштейн | 66062-01-8600022 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Скоба | 66062-01-8600025 | 2 | 2 | 38 | |||||||||||||||||||||
| 39 | Хомут | 66061-01-8600025 | 2 | 2 | 39 | |||||||||||||||||||||
| 40 | Прокладка | 66061-01-8600024 | 2 | 2 | 40 | |||||||||||||||||||||
| 45 | Болт M8-6gх20 | 1/60434/21 | 20 | 20 | 45 | |||||||||||||||||||||
| 46 | Болт M8-6gх45 | 1/60441/21 | 2 | 2 | 46 | |||||||||||||||||||||
| 48 | Болт TEM10x 1,25-6gx20 | 1/59705/21 | 5 | 5 | 48 | |||||||||||||||||||||
| 49 | Болт TEM10x1,25-6gx25 | 1/59707/21 | 5 | 5 | 49 | |||||||||||||||||||||
| 50 | Болт M12x1,25-6gx25 | 1/55403/21 | 1 | 1 | 50 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 52 | Гайка М8 | 1/61008/11 | 6 | 6 | 52 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 53 | Гайка | 1/21647/11 | 10 | 10 | 53 | |||||||||||||||||||||
| 54 | Гайка М12х1,25-6Н | 1/61015/11 | 5 | 5 | 54 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 57 | Хомут кріплення з'єднувальних муфт у зборі | 1/02906/90 | 6 | 6 | 57 | |||||||||||||||||||||
| 58 | Застібка L=61 | 1/02912/90 | 8 | 8 | 58 | |||||||||||||||||||||
| 62 | Пружинна шайба | 1/05166/70 | 10 | 10 | 62 | |||||||||||||||||||||
| 63 | Пружинна шайба | 1/05168/70 | 8 | 8 | 63 | |||||||||||||||||||||
| 64 | Пружинна шайба | 1/05170/70 | 5 | 5 | 64 | |||||||||||||||||||||
| 68 | Кільце | 034-038-25-2-2 | 4 | 4 | 68 | |||||||||||||||||||||
