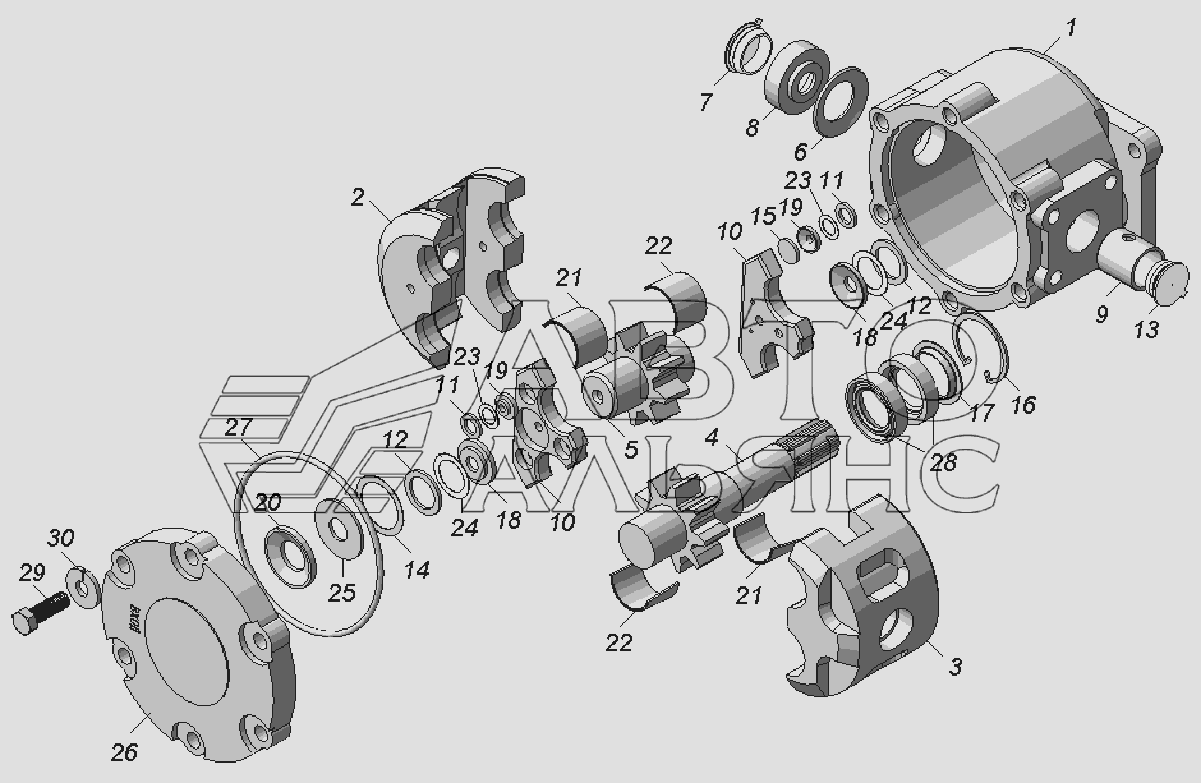

НШ32А-3Л-00 Шестерний насос
100%
Назва деталі
Корпус
Заводський номер
НШ 32-3-Л-01
Кількість на модель
1
№
1
Назва деталі
Притискна обойма
Заводський номер
НШ 32А-3-02
Кількість на модель
1
№
2
Назва деталі
Підшипникова обойма
Заводський номер
НШ 32А-3-03
Кількість на модель
1
№
3
Назва деталі
Ведуча шестерня
Заводський номер
НШ 32-3-04
Кількість на модель
1
№
4
Назва деталі
Ведена шестерня
Заводський номер
НШ 32-3-05
Кількість на модель
1
№
5
Назва деталі
Опорна пластина
Заводський номер
НШ 32-3-06
Кількість на модель
1
№
6
Назва деталі
Затор
Заводський номер
НШ 32-3-07
Кількість на модель
1
№
7
Назва деталі
Манжета радіального ущільнення
Заводський номер
НШ 32-3-08
Кількість на модель
1
№
8
Назва деталі
Центрувальна втулка
Заводський номер
НШ 32-4-09
Кількість на модель
1
№
9
Назва деталі
Платик
Заводський номер
НШ 50-3-07
Кількість на модель
2
№
10
Назва деталі
Запобіжне кільце
Заводський номер
НШ 50-2-25
Кількість на модель
6
№
11
Назва деталі
Запобіжне кільце
Заводський номер
НШ 50-2-24
Кількість на модель
2
№
12
Назва деталі
Затор
Заводський номер
НШ 32-2-08
Кількість на модель
1
№
13
Назва деталі
Запобіжне кільце
Заводський номер
НШ 50-2-14
Кількість на модель
1
№
14
Назва деталі
Пластина
Заводський номер
НШ 50-2-16
Кількість на модель
2
№
15
Назва деталі
Пружинне упорне кільце
Заводський номер
НШ 32У-0303028Г
Кількість на модель
1
№
16
Назва деталі
Опорне кільце
Заводський номер
НШ 32Э-08Л
Кількість на модель
1
№
17
Назва деталі
Манжета торцевого ущільнення
Заводський номер
НШ 50-2-22
Кількість на модель
2
№
18
Назва деталі
Манжета торцевого ущільнення
Заводський номер
НШ 50-2-23
Кількість на модель
6
№
19
Назва деталі
Манжета
Заводський номер
5ОК-13
Кількість на модель
1
№
20
Назва деталі
Ліва вставка
Заводський номер
НШ 50-4-04А
Кількість на модель
2
№
21
Назва деталі
Правий вкладиш
Заводський номер
НШ 50-4-06
Кількість на модель
2
№
22
Назва деталі
Запобіжна прокладка
Заводський номер
НШ 50-4-10
Кількість на модель
6
№
23
Назва деталі
Запобіжна прокладка
Заводський номер
НШ 50-4-10-03
Кількість на модель
2
№
24
Назва деталі
Запобіжна прокладка
Заводський номер
НШ 50-4-10-04
Кількість на модель
1
№
25
Назва деталі
Кришка
Заводський номер
НШ 50А-3-06-03
Кількість на модель
1
№
26
Назва деталі
Кільце
Заводський номер
Кольцо112-118-36-2-2
Кількість на модель
1
№
27
Назва деталі
Манжета25х42-1х12
Заводський номер
Манжета12х25х42-1
Кількість на модель
2
№
28
Назва деталі
Болт M7796-7010-6g×__NT__3__ ГОСТ 30.66.05
Заводський номер
Болт М10-6gх30.66.05
Кількість на модель
6
№
29
Назва деталі
Диск 10T65G05
Заводський номер
Шайба10Т65Г05
Кількість на модель
6
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | НШ 32-3-Л-01 | 1 | 1 | 1 | |||
| 2 | Притискна обойма | НШ 32А-3-02 | 1 | 1 | 2 | |||
| 3 | Підшипникова обойма | НШ 32А-3-03 | 1 | 1 | 3 | |||
| 4 | Ведуча шестерня | НШ 32-3-04 | 1 | 1 | 4 | |||
| 5 | Ведена шестерня | НШ 32-3-05 | 1 | 1 | 5 | |||
| 6 | Опорна пластина | НШ 32-3-06 | 1 | 1 | 6 | |||
| 7 | Затор | НШ 32-3-07 | 1 | 1 | 7 | |||
| 8 | Манжета радіального ущільнення | НШ 32-3-08 | 1 | 1 | 8 | |||
| 9 | Центрувальна втулка | НШ 32-4-09 | 1 | 1 | 9 | |||
| 10 | Платик | НШ 50-3-07 | 2 | 2 | 10 | |||
| 11 | Запобіжне кільце | НШ 50-2-25 | 6 | 6 | 11 | |||
| 12 | Запобіжне кільце | НШ 50-2-24 | 2 | 2 | 12 | |||
| 13 | Затор | НШ 32-2-08 | 1 | 1 | 13 | |||
| 14 | Запобіжне кільце | НШ 50-2-14 | 1 | 1 | 14 | |||
| 15 | Пластина | НШ 50-2-16 | 2 | 2 | 15 | |||
| 16 | Пружинне упорне кільце | НШ 32У-0303028Г | 1 | 1 | 16 | |||
| 17 | Опорне кільце | НШ 32Э-08Л | 1 | 1 | 17 | |||
| 18 | Манжета торцевого ущільнення | НШ 50-2-22 | 2 | 2 | 18 | |||
| 19 | Манжета торцевого ущільнення | НШ 50-2-23 | 6 | 6 | 19 | |||
| 20 | Манжета | 5ОК-13 | 1 | 1 | 20 | |||
| 21 | Ліва вставка | НШ 50-4-04А | 2 | 2 | 21 | |||
| 22 | Правий вкладиш | НШ 50-4-06 | 2 | 2 | 22 | |||
| 23 | Запобіжна прокладка | НШ 50-4-10 | 6 | 6 | 23 | |||
| 24 | Запобіжна прокладка | НШ 50-4-10-03 | 2 | 2 | 24 | |||
| 25 | Запобіжна прокладка | НШ 50-4-10-04 | 1 | 1 | 25 | |||
| 26 | Кришка | НШ 50А-3-06-03 | 1 | 1 | 26 | |||
| 27 | Кільце | Кольцо112-118-36-2-2 | 1 | 1 | 27 | |||
| 28 | Манжета25х42-1х12 | Манжета12х25х42-1 | 2 | 2 | 28 | |||
| 29 | Болт M7796-7010-6g×__NT__3__ ГОСТ 30.66.05 | Болт М10-6gх30.66.05 | 6 | 6 | 29 | |||
| 30 | Диск 10T65G05 | Шайба10Т65Г05 | 6 | 6 | 30 |
