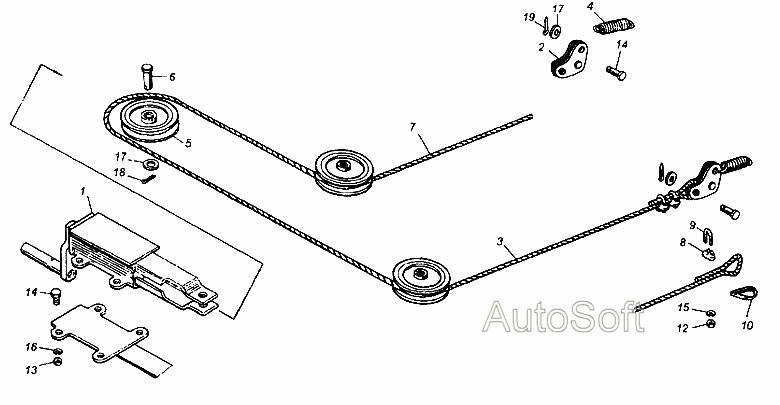

Встановлення приводу стоянкового гальма
100%
Назва деталі
Передній привід
Заводський номер
9674-3508110
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
9674-3508148
Кількість на модель
2
№
2
Назва деталі
Трос у комплекті
Заводський номер
8602-3508181
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
9674-3508161
Кількість на модель
2
№
4
Назва деталі
Блок
Заводський номер
5511-3105235-10
Кількість на модель
3
№
5
Назва деталі
Ось
Заводський номер
5511-3105063
Кількість на модель
5
№
6
Назва деталі
Трос
Заводський номер
8602-3508182
Кількість на модель
1
№
7
Назва деталі
Колодка
Заводський номер
9674-3508179
Кількість на модель
4
№
8
Назва деталі
Скоба
Заводський номер
9674-3508180
Кількість на модель
4
№
9
Назва деталі
Лопата
Заводський номер
9674-3508183
Кількість на модель
2
№
10
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
1/13069/21
Кількість на модель
4
№
11
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
4
№
13
Назва деталі
Палець 35х37.001.163-75 ОСТ __NT__3__12
Заводський номер
260087
Кількість на модель
2
№
14
Назва деталі
Диск
Заводський номер
1/05200/01
Кількість на модель
2
№
17
Назва деталі
Шплінт 3х25
Заводський номер
1/07336/01
Кількість на модель
10
№
18
Назва деталі
Роз'ємний шплінт 4х40
Заводський номер
1/07338/01
Кількість на модель
2
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Передній привід | 9674-3508110 | 1 | 1 | 1 | |||
| 2 | Важіль | 9674-3508148 | 2 | 2 | 2 | |||
| 3 | Трос у комплекті | 8602-3508181 | 1 | 1 | 3 | |||
| 4 | Пружина | 9674-3508161 | 2 | 2 | 4 | |||
| 5 | Блок | 5511-3105235-10 | 3 | 3 | 5 | |||
| 6 | Ось | 5511-3105063 | 5 | 5 | 6 | |||
| 7 | Трос | 8602-3508182 | 1 | 1 | 7 | |||
| 8 | Колодка | 9674-3508179 | 4 | 4 | 8 | |||
| 9 | Скоба | 9674-3508180 | 4 | 4 | 9 | |||
| 10 | Лопата | 9674-3508183 | 2 | 2 | 10 | |||
| 11 | Болт M10x1,25-6gx30 | 1/13069/21 | 4 | 4 | 11 | |||
| 13 | Гайка | 1/21647/11 | 4 | 4 | 13 | |||
| 14 | Палець 35х37.001.163-75 ОСТ __NT__3__12 | 260087 | 2 | 2 | 14 | |||
| 17 | Диск | 1/05200/01 | 2 | 2 | 17 | |||
| 18 | Шплінт 3х25 | 1/07336/01 | 10 | 10 | 18 | |||
| 19 | Роз'ємний шплінт 4х40 | 1/07338/01 | 2 | 2 | 19 |
