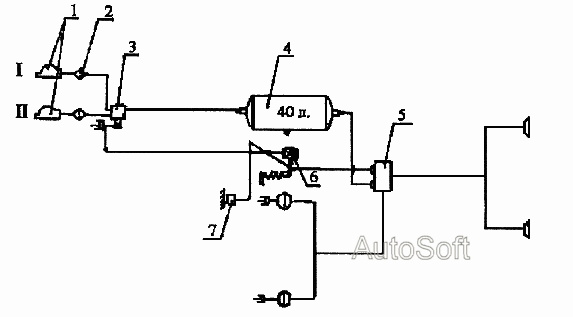

Схема пневмоприводу без АБС
100%
Назва деталі
З'єднувальна головка
Заводський номер
100-3521110
Кількість на модель
2
№
1
Назва деталі
З'єднувальна головка
Заводський номер
100-3521111
Кількість на модель
2
№
1
Назва деталі
Магістральний фільтр
Заводський номер
12.3511310
Кількість на модель
2
№
2
Назва деталі
Повітророзподільник
Заводський номер
11.3531010-70
Кількість на модель
1
№
3
Назва деталі
Повітряний балон місткістю 40 л
Заводський номер
9674-3513015
Кількість на модель
1
№
4
Назва деталі
Прискорювальний клапан
Заводський номер
100-3518010
Кількість на модель
1
№
5
Назва деталі
Регулятор гальмівної сили
Заводський номер
Г-100-3533010
Кількість на модель
1
№
6
Назва деталі
Пружний елемент
Заводський номер
Г-100-3533110
Кількість на модель
1
№
7
Назва деталі
Гальмівна камера
Заводський номер
96741-3519210
Кількість на модель
1
№
8
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | З'єднувальна головка | 100-3521110 | 2 | 2 | 1 | |||
| 1 | З'єднувальна головка | 100-3521111 | 2 | 2 | 1 | |||
| 2 | Магістральний фільтр | 12.3511310 | 2 | 2 | 2 | |||
| 3 | Повітророзподільник | 11.3531010-70 | 1 | 1 | 3 | |||
| 4 | Повітряний балон місткістю 40 л | 9674-3513015 | 1 | 1 | 4 | |||
| 5 | Прискорювальний клапан | 100-3518010 | 1 | 1 | 5 | |||
| 6 | Регулятор гальмівної сили | Г-100-3533010 | 1 | 1 | 6 | |||
| 7 | Пружний елемент | Г-100-3533110 | 1 | 1 | 7 | |||
| 8 | Гальмівна камера | 96741-3519210 | 1 | 1 | 8 |
