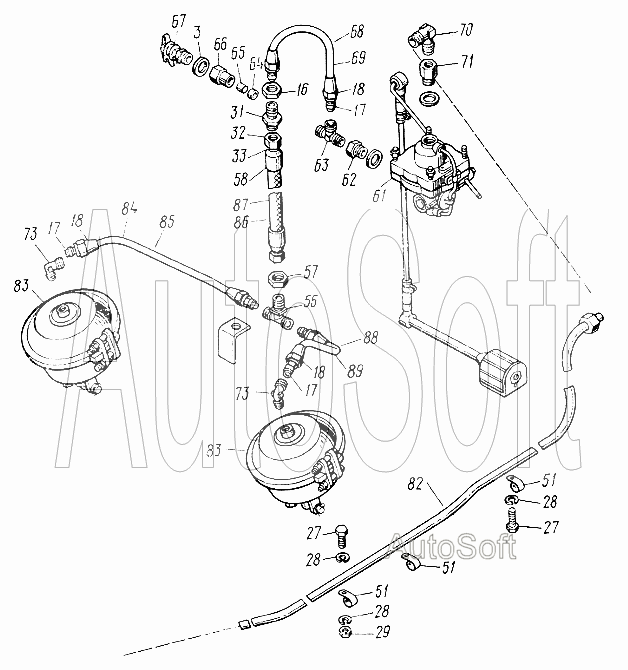

Трубопроводи пневмогальм
100%
Назва деталі
Прокладка
Заводський номер
500А-3521037
Кількість на модель
30
№
3
Назва деталі
Гайка М18х1,5-5Н6Н
Заводський номер
250638
Кількість на модель
6
№
16
Назва деталі
Конусна муфта
Заводський номер
864817
Кількість на модель
2
№
17
Назва деталі
Накидна гайка
Заводський номер
864813
Кількість на модель
2
№
18
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
6
№
27
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
11
№
28
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
4
№
29
Назва деталі
Фланцевий прохідний штуцер
Заводський номер
864880
Кількість на модель
4
№
31
Назва деталі
Накидна гайка М20х1,5-6Н
Заводський номер
864809
Кількість на модель
2
№
32
Назва деталі
Первинний ніпель
Заводський номер
864844
Кількість на модель
2
№
33
Назва деталі
Скоба
Заводський номер
8350-3506208
Кількість на модель
5
№
51
Назва деталі
Трубка
Заводський номер
8350-3506298
Кількість на модель
1
№
55
Назва деталі
Гайка М20х1,5-6Н
Заводський номер
250640
Кількість на модель
4
№
57
Назва деталі
Муфта М14х1,5-6Н
Заводський номер
864835
Кількість на модель
2
№
58
Назва деталі
Регулятор гальмівної сили
Заводський номер
100-3533010
Кількість на модель
2
№
61
Назва деталі
Вкручуваний перехідник
Заводський номер
864830
Кількість на модель
3
№
62
Назва деталі
Трійник вкрутний
Заводський номер
864853
Кількість на модель
2
№
63
Назва деталі
Трубка перехідника
Заводський номер
8350-3506404
Кількість на модель
2
№
65
Назва деталі
Перехідник
Заводський номер
8350-3506038
Кількість на модель
2
№
66
Назва деталі
Клапан контрольного виходу в зборі
Заводський номер
100-3515310
Кількість на модель
3
№
67
Назва деталі
Шланг від регулятора гальмівного тиску до з'єднувального патрубка у зборі
Заводський номер
8350-3506370
Кількість на модель
2
№
68
Назва деталі
Трубка
Заводський номер
8350-3506374
Кількість на модель
1
№
69
Назва деталі
Вкручуваний кутник
Заводський номер
8527-3506038
Кількість на модель
4
№
70
Назва деталі
Вкручуваний перехідник
Заводський номер
864829
Кількість на модель
4
№
71
Назва деталі
Кутник
Заводський номер
8527-3506036
Кількість на модель
4
№
73
Назва деталі
Трубка від прохідного штуцера до регулятора гальмівних сил у зборі
Заводський номер
8527-3506314-10
Кількість на модель
1
№
82
Назва деталі
Гальмівна камера
Заводський номер
500-3519010-01
Кількість на модель
2
№
83
Назва деталі
Трубка
Заводський номер
8350-3506328
Кількість на модель
1
№
84
Назва деталі
Правий шланг до задньої гальмівної камери в зборі
Заводський номер
8350-3506326
Кількість на модель
1
№
85
Назва деталі
Проміжний шланг заднього гальма в зборі
Заводський номер
8350-3506072
Кількість на модель
1
№
86
Назва деталі
Шланг
Заводський номер
8350-3506076
Кількість на модель
1
№
87
Назва деталі
Трубка до задньої гальмівної камери, ліва, у зборі
Заводський номер
8350-3506327
Кількість на модель
1
№
88
Назва деталі
Трубка
Заводський номер
8350-3506329
Кількість на модель
1
№
89
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Прокладка | 500А-3521037 | 30 | 30 | 3 | |||
| 16 | Гайка М18х1,5-5Н6Н | 250638 | 6 | 6 | 16 | |||
| 17 | Конусна муфта | 864817 | 2 | 2 | 17 | |||
| 18 | Накидна гайка | 864813 | 2 | 2 | 18 | |||
| 27 | гвинт | 201418 | 6 | 6 | 27 | |||
| 28 | Диск 6L | 252154 | 11 | 11 | 28 | |||
| 29 | Гайка | 250508 | 4 | 4 | 29 | |||
| 31 | Фланцевий прохідний штуцер | 864880 | 4 | 4 | 31 | |||
| 32 | Накидна гайка М20х1,5-6Н | 864809 | 2 | 2 | 32 | |||
| 33 | Первинний ніпель | 864844 | 2 | 2 | 33 | |||
| 51 | Скоба | 8350-3506208 | 5 | 5 | 51 | |||
| 55 | Трубка | 8350-3506298 | 1 | 1 | 55 | |||
| 57 | Гайка М20х1,5-6Н | 250640 | 4 | 4 | 57 | |||
| 58 | Муфта М14х1,5-6Н | 864835 | 2 | 2 | 58 | |||
| 61 | Регулятор гальмівної сили | 100-3533010 | 2 | 2 | 61 | |||
| 62 | Вкручуваний перехідник | 864830 | 3 | 3 | 62 | |||
| 63 | Трійник вкрутний | 864853 | 2 | 2 | 63 | |||
| 65 | Трубка перехідника | 8350-3506404 | 2 | 2 | 65 | |||
| 66 | Перехідник | 8350-3506038 | 2 | 2 | 66 | |||
| 67 | Клапан контрольного виходу в зборі | 100-3515310 | 3 | 3 | 67 | |||
| 68 | Шланг від регулятора гальмівного тиску до з'єднувального патрубка у зборі | 8350-3506370 | 2 | 2 | 68 | |||
| 69 | Трубка | 8350-3506374 | 1 | 1 | 69 | |||
| 70 | Вкручуваний кутник | 8527-3506038 | 4 | 4 | 70 | |||
| 71 | Вкручуваний перехідник | 864829 | 4 | 4 | 71 | |||
| 73 | Кутник | 8527-3506036 | 4 | 4 | 73 | |||
| 82 | Трубка від прохідного штуцера до регулятора гальмівних сил у зборі | 8527-3506314-10 | 1 | 1 | 82 | |||
| 83 | Гальмівна камера | 500-3519010-01 | 2 | 2 | 83 | |||
| 84 | Трубка | 8350-3506328 | 1 | 1 | 84 | |||
| 85 | Правий шланг до задньої гальмівної камери в зборі | 8350-3506326 | 1 | 1 | 85 | |||
| 86 | Проміжний шланг заднього гальма в зборі | 8350-3506072 | 1 | 1 | 86 | |||
| 87 | Шланг | 8350-3506076 | 1 | 1 | 87 | |||
| 88 | Трубка до задньої гальмівної камери, ліва, у зборі | 8350-3506327 | 1 | 1 | 88 | |||
| 89 | Трубка | 8350-3506329 | 1 | 1 | 89 |
