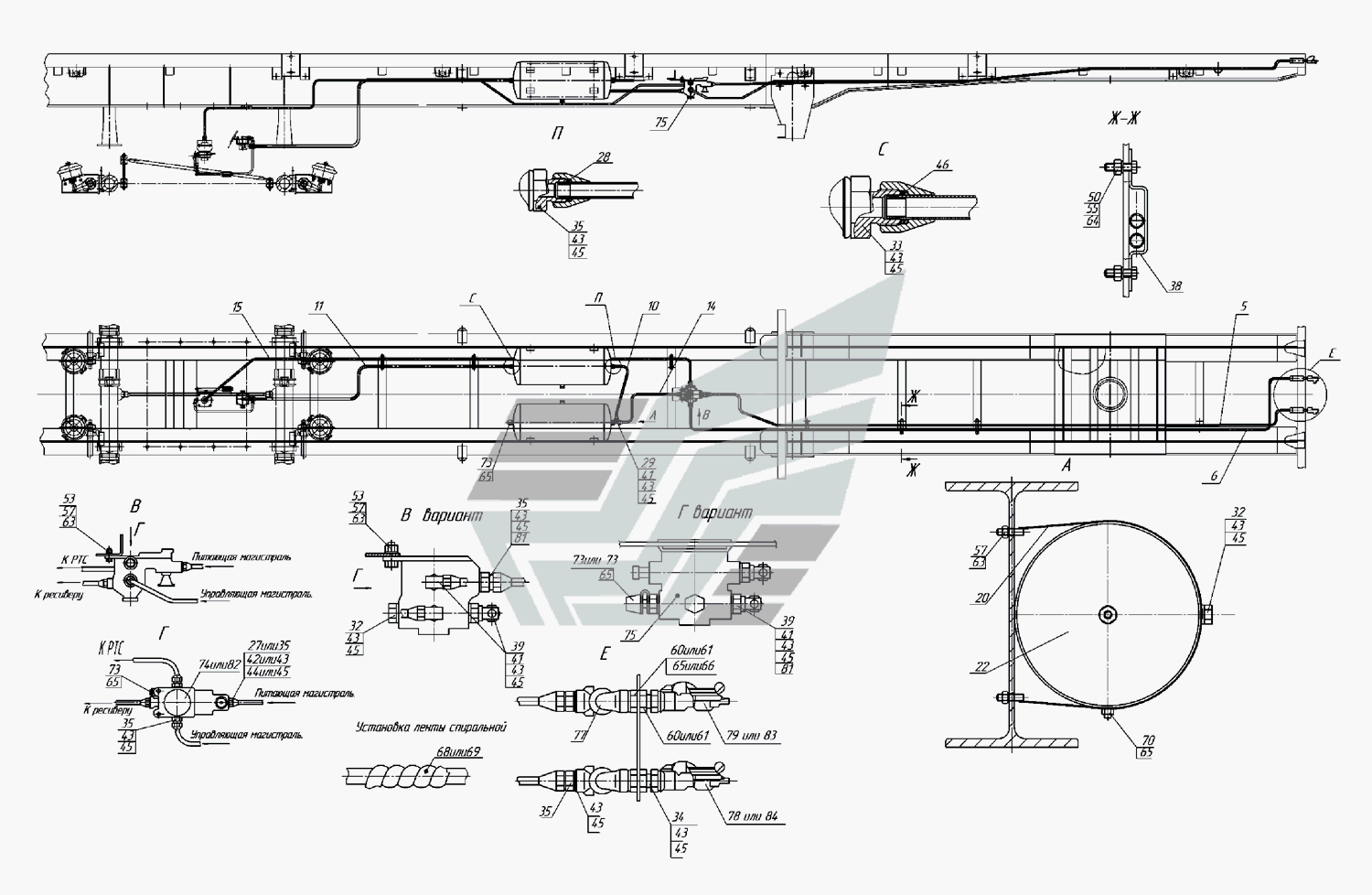

9334-3500001-02, 9334-04-3500001-02 Привід пневматичних гальм (без АБС)
100%
Назва деталі
Трубка 12мм (живильної магістралі)
Заводський номер
93341-3506470-07
Кількість на модель
1
№
5
Назва деталі
Трубка 12мм (живильної магістралі)
Заводський номер
93341-3506580-07
Кількість на модель
1
№
5
Назва деталі
Трубка 12мм (керуючої магістралі)
Заводський номер
93341-3506490-07
Кількість на модель
1
№
6
Назва деталі
Трубка 12мм (керуючої магістралі)
Заводський номер
93341-3506590-07
Кількість на модель
1
№
6
Назва деталі
Трубка 12мм
Заводський номер
93341-3506070-07
Кількість на модель
1
№
10
Назва деталі
Трубка від АБС до приймача
Заводський номер
8332-3522270
Кількість на модель
1
№
11
Назва деталі
Трубка від АБС до приймача
Заводський номер
8332-3522160
Кількість на модель
1
№
11
Назва деталі
Трубка 12мм
Заводський номер
93341-3506130-07
Кількість на модель
1
№
14
Назва деталі
Трубка 12мм від повітророзподільника до ресивера
Заводський номер
93341-3506220-07
Кількість на модель
1
№
14
Назва деталі
Трубка 12мм від повітророзподільника до РТС
Заводський номер
93341-3506560-07
Кількість на модель
1
№
15
Назва деталі
Хомут
Заводський номер
9334-3500042
Кількість на модель
4
№
20
Назва деталі
Повітряний балон місткістю 40 л
Заводський номер
9674-3513015
Кількість на модель
2
№
22
Назва деталі
Перехідник
Заводський номер
8602-3522174-01
Кількість на модель
1
№
27
Назва деталі
Ущільнювальне кільце
Заводський номер
96741-3506523
Кількість на модель
10
№
28
Назва деталі
Трійник з врізним з'єднанням
Заводський номер
96741-3506092
Кількість на модель
1
№
29
Назва деталі
Хомут
Заводський номер
53205-3401228
Кількість на модель
15
№
30
Назва деталі
Затор
Заводський номер
9674-3506394
Кількість на модель
2
№
32
Назва деталі
Штуцер
Заводський номер
96742-3522175
Кількість на модель
2
№
33
Назва деталі
Перехідник
Заводський номер
9674-3506231
Кількість на модель
2
№
34
Назва деталі
Штуцер
Заводський номер
9674-3522169
Кількість на модель
5
№
35
Назва деталі
Скоба
Заводський номер
9334-3500029
Кількість на модель
8
№
38
Назва деталі
Вкручуваний кутник
Заводський номер
9674-3500034
Кількість на модель
4
№
39
Назва деталі
Перехідник
Заводський номер
9674-3522171
Кількість на модель
1
№
41
Назва деталі
Ущільнювальне кільце
Заводський номер
96741-3506524
Кількість на модель
1
№
42
Назва деталі
Скоба
Заводський номер
96741-3506547
Кількість на модель
15
№
43
Назва деталі
Скоба
Заводський номер
96741-3506544
Кількість на модель
1
№
44
Назва деталі
Ущільнювальне кільце
Заводський номер
96741-3506527
Кількість на модель
15
№
45
Назва деталі
Ущільнювальне кільце
Заводський номер
96741-3506525
Кількість на модель
2
№
46
Назва деталі
Болт M6-6gх20
Заводський номер
1/09024/21
Кількість на модель
16
№
50
Назва деталі
Болт M10x1,25x45
Заводський номер
1/12347/21
Кількість на модель
4
№
53
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/11
Кількість на модель
16
№
55
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
10
№
57
Назва деталі
Низька гайка М22х1,5-6Н
Заводський номер
1/07268/21
Кількість на модель
4
№
60
Назва деталі
Низька гайка М16х1,5-6Н
Заводський номер
1/07914/11
Кількість на модель
4
№
61
Назва деталі
Пружинна шайба
Заводський номер
1/05168/70
Кількість на модель
10
№
63
Назва деталі
Пружинна шайба
Заводський номер
1/05164/70
Кількість на модель
16
№
64
Назва деталі
Прокладка 22х28х1, 5
Заводський номер
1/02634/60
Кількість на модель
6
№
65
Назва деталі
Прокладка 22х28х1
Заводський номер
1/02570/60
Кількість на модель
2
№
66
Назва деталі
Спіральна стрічка 22х18х19
Заводський номер
53205-3506435
Кількість на модель
5
№
68
Назва деталі
Спіральна стрічка 12х9х11
Заводський номер
53205-3506433
Кількість на модель
8
№
69
Назва деталі
Клапан зливу конденсату
Заводський номер
100-3513110
Кількість на модель
2
№
70
Назва деталі
Клапан контрольного виходу
Заводський номер
100-3515310-01
Кількість на модель
2
№
72
Назва деталі
Клапан контрольного виходу або 5336-3513410 або 13.3513310
Заводський номер
100-3513310
Кількість на модель
4
№
73
Назва деталі
Повітророзподільник із краном
Заводський номер
100-3531008
Кількість на модель
1
№
74
Назва деталі
Повітрярозподільний клапан __NT__0__ __NT__1__ __NT__2__ __NT__3__
Заводський номер
12.3531010
Кількість на модель
1
№
75
Назва деталі
Магістральний фільтр
Заводський номер
12.3511310
Кількість на модель
2
№
77
Назва деталі
З'єднувальна головка
Заводський номер
100-3521110
Кількість на модель
1
№
78
Назва деталі
З'єднувальна головка
Заводський номер
100-3521111
Кількість на модель
1
№
79
Назва деталі
Сітка СБІТ.305122.003
Заводський номер
СБИТ.305122.003
Кількість на модель
3
№
81
Назва деталі
Повітрярозподільний клапан __NT__0__ __NT__1__ __NT__2__ __NT__3__
Заводський номер
7494.3531010-01
Кількість на модель
1
№
82
Назва деталі
З'єднувальна головка типу "Палм"
Заводський номер
7492.35.21.113
Кількість на модель
1
№
83
Назва деталі
Головка з'єднувального типу "Палм"
Заводський номер
7492.35.21.114
Кількість на модель
1
№
84
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 5 | Трубка 12мм (живильної магістралі) | 93341-3506470-07 | 1 | 1 | 5 | |||
| 5 | Трубка 12мм (живильної магістралі) | 93341-3506580-07 | 1 | 1 | 5 | |||
| 6 | Трубка 12мм (керуючої магістралі) | 93341-3506490-07 | 1 | 1 | 6 | |||
| 6 | Трубка 12мм (керуючої магістралі) | 93341-3506590-07 | 1 | 1 | 6 | |||
| 10 | Трубка 12мм | 93341-3506070-07 | 1 | 1 | 10 | |||
| 11 | Трубка від АБС до приймача | 8332-3522270 | 1 | 1 | 11 | |||
| 11 | Трубка від АБС до приймача | 8332-3522160 | 1 | 1 | 11 | |||
| 14 | Трубка 12мм | 93341-3506130-07 | 1 | 1 | 14 | |||
| 14 | Трубка 12мм від повітророзподільника до ресивера | 93341-3506220-07 | 1 | 1 | 14 | |||
| 15 | Трубка 12мм від повітророзподільника до РТС | 93341-3506560-07 | 1 | 1 | 15 | |||
| 20 | Хомут | 9334-3500042 | 4 | 4 | 20 | |||
| 22 | Повітряний балон місткістю 40 л | 9674-3513015 | 2 | 2 | 22 | |||
| 27 | Перехідник | 8602-3522174-01 | 1 | 1 | 27 | |||
| 28 | Ущільнювальне кільце | 96741-3506523 | 10 | 10 | 28 | |||
| 29 | Трійник з врізним з'єднанням | 96741-3506092 | 1 | 1 | 29 | |||
| 30 | Хомут | 53205-3401228 | 15 | 15 | 30 | |||
| 32 | Затор | 9674-3506394 | 2 | 2 | 32 | |||
| 33 | Штуцер | 96742-3522175 | 2 | 2 | 33 | |||
| 34 | Перехідник | 9674-3506231 | 2 | 2 | 34 | |||
| 35 | Штуцер | 9674-3522169 | 5 | 5 | 35 | |||
| 38 | Скоба | 9334-3500029 | 8 | 8 | 38 | |||
| 39 | Вкручуваний кутник | 9674-3500034 | 4 | 4 | 39 | |||
| 41 | Перехідник | 9674-3522171 | 1 | 1 | 41 | |||
| 42 | Ущільнювальне кільце | 96741-3506524 | 1 | 1 | 42 | |||
| 43 | Скоба | 96741-3506547 | 15 | 15 | 43 | |||
| 44 | Скоба | 96741-3506544 | 1 | 1 | 44 | |||
| 45 | Ущільнювальне кільце | 96741-3506527 | 15 | 15 | 45 | |||
| 46 | Ущільнювальне кільце | 96741-3506525 | 2 | 2 | 46 | |||
| 50 | Болт M6-6gх20 | 1/09024/21 | 16 | 16 | 50 | |||
| 53 | Болт M10x1,25x45 | 1/12347/21 | 4 | 4 | 53 | |||
| 55 | Гайка М6-6Н | 1/58962/11 | 16 | 16 | 55 | |||
| 57 | Гайка | 1/21647/11 | 10 | 10 | 57 | |||
| 60 | Низька гайка М22х1,5-6Н | 1/07268/21 | 4 | 4 | 60 | |||
| 61 | Низька гайка М16х1,5-6Н | 1/07914/11 | 4 | 4 | 61 | |||
| 63 | Пружинна шайба | 1/05168/70 | 10 | 10 | 63 | |||
| 64 | Пружинна шайба | 1/05164/70 | 16 | 16 | 64 | |||
| 65 | Прокладка 22х28х1, 5 | 1/02634/60 | 6 | 6 | 65 | |||
| 66 | Прокладка 22х28х1 | 1/02570/60 | 2 | 2 | 66 | |||
| 68 | Спіральна стрічка 22х18х19 | 53205-3506435 | 5 | 5 | 68 | |||
| 69 | Спіральна стрічка 12х9х11 | 53205-3506433 | 8 | 8 | 69 | |||
| 70 | Клапан зливу конденсату | 100-3513110 | 2 | 2 | 70 | |||
| 72 | Клапан контрольного виходу | 100-3515310-01 | 2 | 2 | 72 | |||
| 73 | Клапан контрольного виходу або 5336-3513410 або 13.3513310 | 100-3513310 | 4 | 4 | 73 | |||
| 74 | Повітророзподільник із краном | 100-3531008 | 1 | 1 | 74 | |||
| 75 | Повітрярозподільний клапан __NT__0__ __NT__1__ __NT__2__ __NT__3__ | 12.3531010 | 1 | 1 | 75 | |||
| 77 | Магістральний фільтр | 12.3511310 | 2 | 2 | 77 | |||
| 78 | З'єднувальна головка | 100-3521110 | 1 | 1 | 78 | |||
| 79 | З'єднувальна головка | 100-3521111 | 1 | 1 | 79 | |||
| 81 | Сітка СБІТ.305122.003 | СБИТ.305122.003 | 3 | 3 | 81 | |||
| 82 | Повітрярозподільний клапан __NT__0__ __NT__1__ __NT__2__ __NT__3__ | 7494.3531010-01 | 1 | 1 | 82 | |||
| 83 | З'єднувальна головка типу "Палм" | 7492.35.21.113 | 1 | 1 | 83 | |||
| 84 | Головка з'єднувального типу "Палм" | 7492.35.21.114 | 1 | 1 | 84 |
